Rury osłonowe do kabli nie są dodatkiem „na wszelki wypadek”. W instalacjach elektrycznych i telekomunikacyjnych decydują o tym, czy przewód przetrwa nacisk gruntu, późniejsze roboty ziemne i wieloletnią eksploatację bez kosztownych awarii. W tym tekście pokazuję, czym jest system rur osłonowych typu Arot, jak dobierać jego wariant do warunków montażu i gdzie najłatwiej popełnić błąd, który później wychodzi przy odbiorze albo po pierwszej zimie.
Najważniejsze informacje o rurach osłonowych i ich doborze
- To system ochrony kabli układanych w ziemi, pod drogami, na elewacjach i w innych wymagających miejscach.
- Najważniejsze parametry to średnica, klasa odporności na ściskanie, materiał i odporność na promieniowanie UV.
- W lżejszych trasach często wystarcza 450N, a w bardziej obciążonych odcinkach lepiej celować w 750N, 1250N lub więcej.
- W telekomunikacji liczy się też małe tarcie wewnątrz rury, pilot do przeciągania kabla i możliwie mała liczba połączeń.
- Najczęstszy błąd to zbyt mała średnica i wybór rury „do ziemi” tam, gdzie odcinek pracuje też na słońcu i wahaniach temperatury.
Czym jest system rur osłonowych i po co w ogóle go stosować
W praktyce nazwa Arot funkcjonuje jako skrót myślowy dla całej rodziny rur osłonowych do kabli, a nie jednej konkretnej rury. Taki system ma chronić przewód przed uszkodzeniami mechanicznymi, naciskiem gruntu, wilgocią, kamieniami, drganiami i przypadkowymi pracami ziemnymi, które w budownictwie zdarzają się częściej, niż inwestorzy chcieliby przyznać.
To rozwiązanie ma sens wszędzie tam, gdzie kabel ma pracować długo i bez dostępu serwisowego: w ziemi, pod wjazdem, pod drogą, na zewnątrz budynków, a także w trasach telekomunikacyjnych i światłowodowych. Dobrze dobrana osłona nie „poprawia” kabla, tylko wydłuża życie całej trasy i zmniejsza ryzyko awarii, których naprawa jest wielokrotnie droższa niż sam materiał.
Ja patrzę na to tak: rura osłonowa nie ma wyglądać efektownie, tylko ma przejąć to, czego kabel nie powinien brać na siebie. Kiedy ten cel jest jasny, łatwiej odróżnić warianty, które naprawdę mają sens w budowie, od tych, które nadają się tylko do prostych odcinków pomocniczych.
Kiedy znam już sens zastosowania, przechodzę do wariantów, bo od nich zależy, czy osłona sprawdzi się w ziemi, na elewacji czy jako przepust pod obciążoną nawierzchnią.
Jakie warianty rur spotykam najczęściej
Na rynku widzę kilka konstrukcji, które powtarzają się najczęściej. Różnią się budową, sztywnością, odpornością na ściskanie i wygodą montażu. Nie ma jednego „najlepszego” typu, bo wszystko zależy od tego, czy odcinek pracuje w gruncie, na przestrzeni otwartej, czy tylko ma pomóc w bezpiecznym prowadzeniu kabla przez krótki fragment trasy.
| Wariant | Gdzie ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Dwuścienna karbowana | Otwarty wykop, trasa w ziemi, tereny zielone, chodniki | Jest elastyczna, łatwo ją prowadzić, a karbowanie poprawia odporność na obciążenia | Przy dużym ruchu i cięższej nawierzchni może być za słaba bez odpowiedniej klasy wytrzymałości |

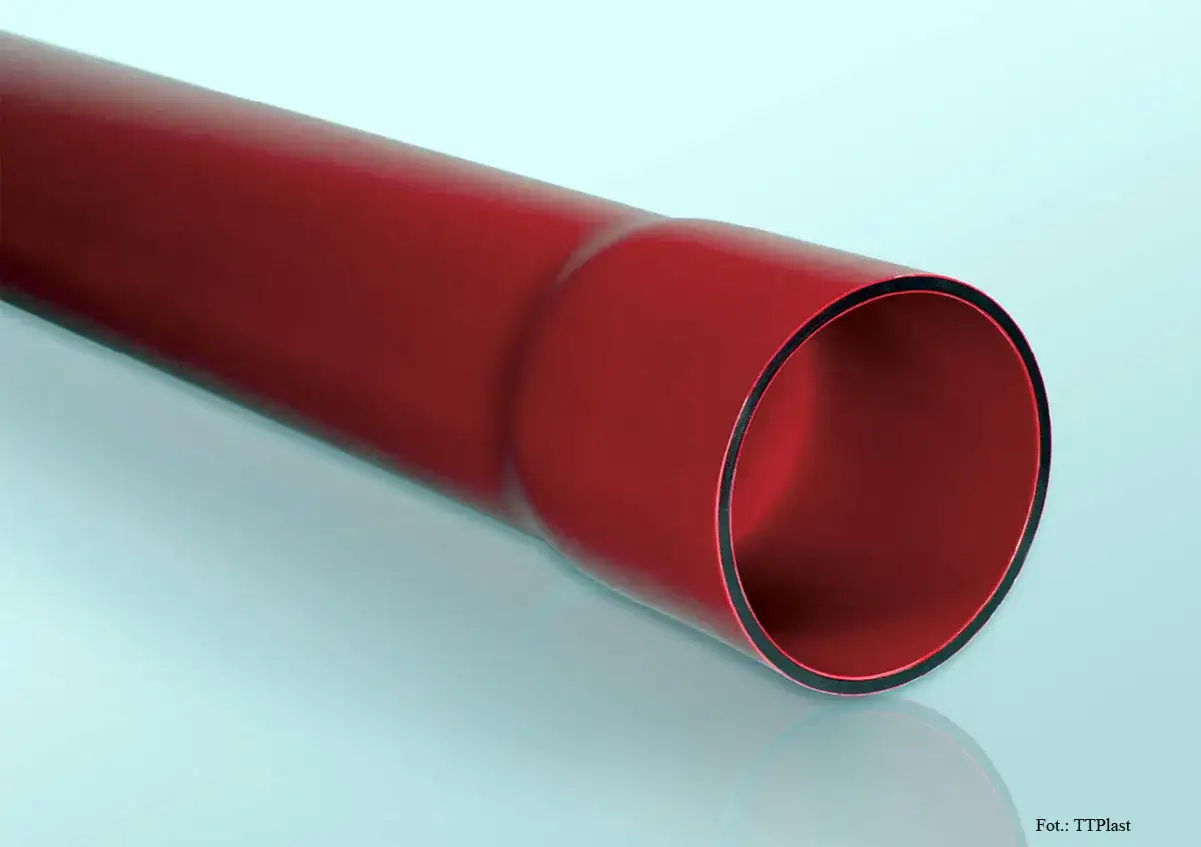

| Gładka sztywna | Przepusty pod drogami, torowiskami, odcinki narażone na duży nacisk | Dobrze znosi obciążenia i łatwo ją opisać w projekcie | Wymaga staranniejszego montażu i zwykle mniej „wybacza” błędy trasowania |
| Dzielona | Ochrona istniejących kabli i naprawy uszkodzonych odcinków | Można ją założyć bez przecinania kabla, co bywa kluczowe przy modernizacji | Nie jest to pierwszy wybór do każdej nowej trasy; to raczej narzędzie do konkretnych problemów |
| Odporna na UV | Elewacje, słupy, mosty, wiadukty, przestrzenie otwarte | Nie degraduje tak szybko pod wpływem słońca | Bez odporności UV zwykła rura na zewnątrz z czasem traci parametry |
| Telekomunikacyjna z warstwą poślizgową | Światłowody, kanalizacja teletechniczna, trasy dłuższe i delikatniejsze | Zmniejsza tarcie przy przeciąganiu kabla i ułatwia instalację | Trzeba sprawdzić zgodność z wymaganiami dla danej sieci, a nie kupować „bo pasuje średnicą” |
W praktyce najbardziej liczy się nie nazwa handlowa, tylko to, czy masz przed sobą rurę do gruntu, do przestrzeni otwartej, czy do trasy telekomunikacyjnej z mniejszym tarciem wewnętrznym. Skoro widać różnice między konstrukcjami, kolejne pytanie brzmi: jak dobrać średnicę i klasę wytrzymałości do konkretnego odcinka.
Jak dobrać średnicę i klasę wytrzymałości do trasy
Przy doborze nie zaczynam od ceny, tylko od warunków pracy. Najpierw sprawdzam, czy odcinek będzie pod ruchem pieszym, pod wjazdem, pod drogą, czy na elewacji. Dopiero potem dobieram klasę ściskania i średnicę, bo to właśnie one decydują o tym, czy instalacja będzie bezpieczna i czy da się później wciągnąć przewód bez walki z każdym metrem trasy.
| Sytuacja montażowa | Rozsądny wybór | Dlaczego właśnie tak |
|---|---|---|
| Ogród, teren zielony, lekki ruch | 450N, zwykle dwuścienna rura do ziemi | To częsty kompromis między ceną, elastycznością i odpornością |
| Chodnik, podjazd, strefa przejazdu | 750N lub sztywniejsza rura gładka | Tu awaria jest droższa, więc oszczędzanie na klasie wytrzymałości zwykle nie ma sensu |
| Droga, torowisko, przepust krytyczny | 1250N i więcej, konstrukcja dobrana do projektu | Potrzebujesz większego marginesu bezpieczeństwa i lepszej odporności na nacisk |
| Elewacja, słup, most, wiadukt | Wersja odporna na UV, zwykle czarna lub z dodatkiem stabilizatora UV | Słońce potrafi skrócić żywotność zwykłej osłony bardziej, niż wielu wykonawców zakłada |
| Światłowód lub wielożyłowa trasa teletechniczna | Wariant z gładkim wnętrzem, pilotem i zapasem średnicy | Przy delikatnych kablach liczy się małe tarcie i wygoda przeciągania |
Praktyczna zasada, której sam się trzymam: zostawiam co najmniej około 30% wolnego przekroju. Jeśli rura jest dobrana „na styk”, późniejsze wciąganie kabla robi się trudniejsze, a ewentualna rozbudowa trasy bywa już tylko marzeniem projektowym. W przypadku dłuższych odcinków i kilku kabli naraz lepiej od razu iść w większą średnicę niż później odkopywać gotową nawierzchnię.
Ja też zwracam uwagę na długość odcinków. Im mniej łączeń, tym mniejsze ryzyko problemów w przyszłości, dlatego przy prostych trasach dłuższy krąg bywa rozsądniejszy niż kilka krótszych odcinków z dodatkowymi połączeniami. Kiedy dobór jest przemyślany, montaż nie powinien już psuć całego założenia.
Dobór to połowa sukcesu, bo druga połowa zaczyna się wtedy, gdy wykop jest już gotowy i trzeba ułożyć osłonę tak, żeby nie skrócić jej żywotności przez własne błędy wykonawcze.
Jak montować, żeby nie poprawiać trasy po zasypaniu
Najwięcej problemów widzę nie w samym materiale, tylko w montażu. Rura osłonowa potrafi działać świetnie, a mimo to cała trasa zawodzi, jeśli ktoś zrobi zbyt ciasne łuki, zostawi ostre kamienie w wykopie albo nie zabezpieczy połączeń. To są drobiazgi, ale właśnie one najczęściej wracają jako reklamacja albo awaria po miesiącach eksploatacji.
- Wyznaczam trasę tak, żeby było jak najmniej załamań. Każdy dodatkowy łuk zwiększa opór przy przeciąganiu kabla.
- Dbam o czyste dno wykopu. Ostre kamienie i gruz nie powinny mieć kontaktu z osłoną ani z kablem.
- Stosuję odpowiednie złączki i uszczelki, jeśli odcinek ma pozostać szczelny. Sama „nałożona” rura to za mało.
- Wciągam pilot lub linkę od razu, zanim wykop zostanie zamknięty. Potem taki detal kosztuje nieproporcjonalnie dużo czasu.
- Oznaczam trasę taśmą ostrzegawczą i dokumentuję przebieg odcinka. Po latach ta informacja oszczędza kopanie „na ślepo”.
W telekomunikacji dochodzi jeszcze jedna rzecz: tarcie. Jeśli kabel ma być przeciągany na większym odcinku, warto zadbać o wnętrze rury, które nie będzie go nadmiernie szarpać. W instalacjach energetycznych równie ważny jest promień gięcia, czyli minimalny bezpieczny promień łuku, którego nie powinno się przekraczać, bo kabel i osłona zaczynają wtedy pracować w niekorzystnych warunkach.
Gdy te podstawy są dopilnowane, dopiero wtedy ma sens rozmowa o budżecie, bo cena bez odniesienia do klasy i średnicy niewiele mówi.
Ile to kosztuje i kiedy droższy wybór naprawdę się opłaca
Na rynku widać wyraźnie, że koszt rośnie wraz ze średnicą i klasą wytrzymałości. W aktualnych ofertach internetowych krążki 25-50 m o średnicach 32-50 mm i klasie 450N potrafią kosztować mniej więcej od 70 do 150 zł brutto, a rura 110 mm w odcinku 50 m pojawia się w sprzedaży za około 424 zł brutto. To dobry punkt odniesienia, bo pokazuje, jak szybko rośnie budżet, gdy z lekkiej trasy wchodzisz w większy przekrój i mocniejszą osłonę.
| Przykład | Orientacyjna cena | Wniosek praktyczny |
|---|---|---|
| 32 mm, 25 m, 450N | około 70 zł brutto | Dobry wariant na mniejsze, prostsze odcinki |
| 40 mm, 25 m, 450N | około 75 zł brutto | Wciąż rozsądny koszt przy nieco większym zapasie średnicy |
| 50 mm, 25 m, 450N | około 83 zł brutto | Często sensowny kompromis, jeśli chcesz uniknąć zbyt ciasnej trasy |
| 110 mm, 50 m | około 424 zł brutto | To już rozwiązanie do większych zadań, gdzie liczy się trwałość i rezerwa |
Nie traktuję tych kwot jako uniwersalnego cennika, bo rynek zmienia się szybko, a producent, materiał i osprzęt potrafią przesunąć cenę wyraźnie w górę albo w dół. Z drugiej strony właśnie te różnice pokazują, dlaczego oszczędzanie na niewłaściwym miejscu bywa pozorne: zaoszczędzone kilkadziesiąt złotych na rurze może później zamienić się w kilkanaście godzin odkrywek, przestojów i poprawiania trasy.
Na końcu zostaje krótka lista kontrolna, która pomaga oddzielić dobry zakup od decyzji podejmowanej wyłącznie po cenie.
Co sprawdzam przed zakupem, zanim zamknę trasę kablową
W 2026 roku nie opieram się już na samej nazwie handlowej ani na tym, że produkt „wygląda jak poprzedni”. Patrzę na kartę techniczną, zakres zastosowania i dokumenty odniesienia. W starszych materiałach nadal trafiają się odwołania do PN-EN 61386-24, a w nowych ofertach częściej pojawiają się aktualniejsze deklaracje zgodności producenta, więc sam opis marketingowy to za mało.
- Sprawdzam, czy rura jest przeznaczona do ziemi, na przestrzeń otwartą czy do ochrony istniejących kabli.
- Weryfikuję klasę ściskania: 450N, 750N, 1250N albo wyższą, zależnie od obciążeń.
- Patrzę, czy materiał ma odporność na UV, jeśli odcinek będzie wystawiony na słońce.
- Sprawdzam, czy w zestawie są złączki, uszczelki albo pilot do wciągania kabla.
- Porównuję długość odcinków z trasą, żeby nie mnożyć niepotrzebnych łączeń.
- Zostawiam zapas średnicy na przyszłe dołożenie przewodu, bo późniejsza rozbudowa zwykle kosztuje więcej niż lepszy wybór na starcie.
Jeśli mam doradzić jedną rzecz, to tę: najpierw wybieram warunki pracy trasy, dopiero potem średnicę i klasę osłony. W rurach osłonowych to właśnie ten porządek decyduje o trwałości całej instalacji, a nie sama cena zakupu czy nazwa produktu na etykiecie.
