W instalacji elektrycznej nie wystarczy, że prąd po prostu płynie. Trzeba jeszcze wiedzieć, czy w razie zwarcia zabezpieczenie zadziała szybko, a to właśnie pokazuje impedancja pętli zwarcia. W praktyce ten parametr łączy bezpieczeństwo ludzi, dobór zabezpieczeń i ocenę stanu przewodów, połączeń oraz uziemienia. Poniżej wyjaśniam, jak go rozumieć, jak go mierzyć i jak oceniać wynik bez zgadywania.
Najważniejsze fakty o tym pomiarze w praktyce
- Niższa wartość pętli oznacza zwykle większy prąd zwarciowy i szybsze zadziałanie zabezpieczenia.
- W układzie TN ten parametr jest kluczowy dla skuteczności samoczynnego wyłączenia zasilania.
- W układzie TT sam wynik pętli nie wystarcza, bo bardzo ważne są też RCD i stan uziemienia.
- Dobry wynik trzeba zawsze zestawić z konkretną charakterystyką zabezpieczenia, a nie z jedną uniwersalną tabelką.
- Pomiar wykonuje się zwykle w najdalszym punkcie obwodu, bo tam instalacja jest najbardziej „na granicy”.
- Jeśli wynik jest blisko limitu, nie uznaję go za bezpieczny automatycznie, tylko szukam przyczyny w przewodach, połączeniach i doborze aparatury.
Co właściwie oznacza ten parametr
Najprościej mówiąc, chodzi o opór, jaki stawia obwód prądowi płynącemu podczas zwarcia między przewodem fazowym a częścią przewodzącą dostępną albo przewodem ochronnym. Warto pamiętać, że to nie jest sama rezystancja przewodu, tylko cała impedancja drogi zwarciowej, czyli suma rezystancji i składowej indukcyjnej w całym obwodzie.

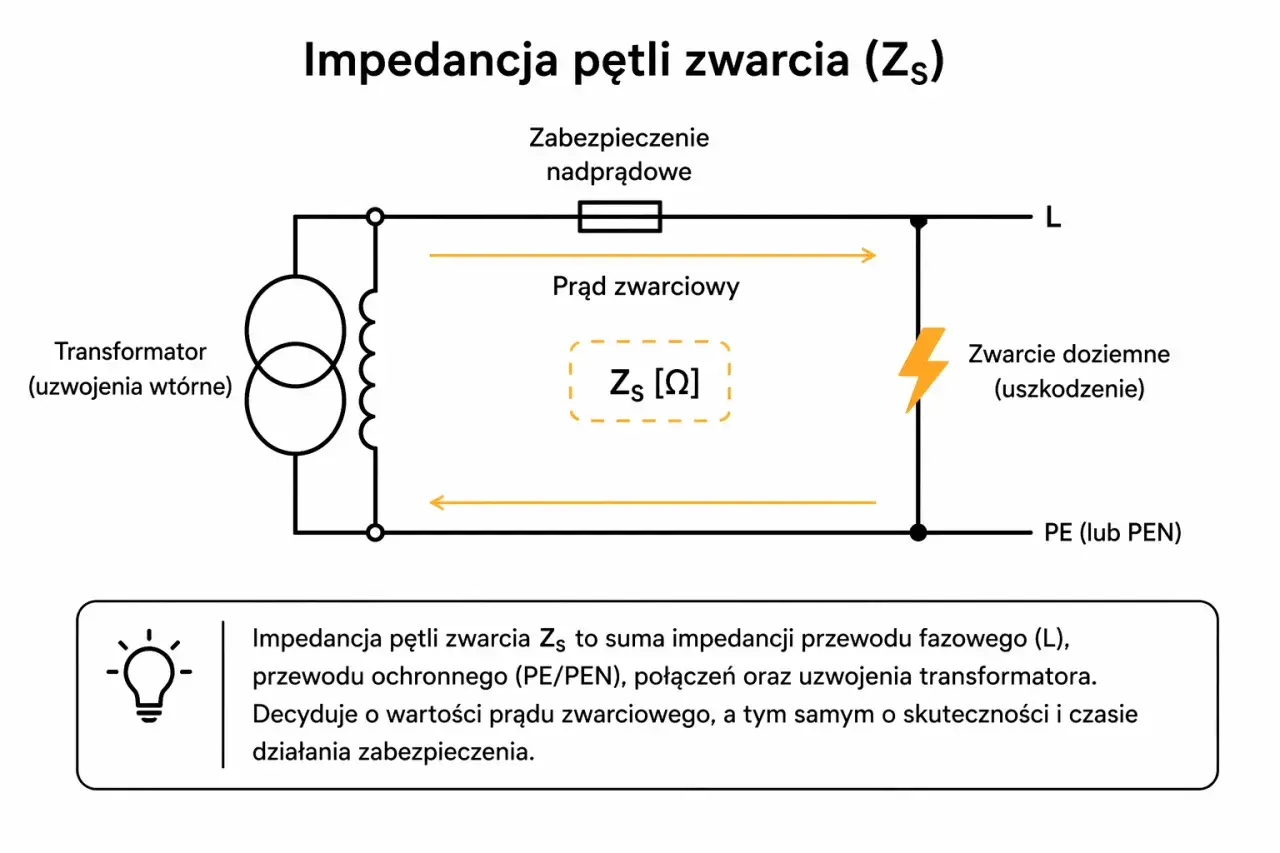

W układzie TN pętla obejmuje źródło zasilania, przewód fazowy, miejsce zwarcia i drogę powrotną przez przewód ochronny lub PEN. W układzie TT ta droga jest inna, bo wraca przez uziom instalacji i uziom źródła. To dlatego ten sam wynik w dwóch różnych układach może znaczyć coś zupełnie innego.
Ja zawsze zaczynam od prostego pytania: czy ta wartość pozwoli wygenerować taki prąd zwarciowy, żeby zabezpieczenie odłączyło zasilanie w wymaganym czasie? Jeśli odpowiedź brzmi „nie”, instalacja nie spełnia swojego podstawowego zadania ochronnego. To prowadzi już wprost do pytania, dlaczego ten pomiar ma aż tak duże znaczenie dla bezpieczeństwa.
Dlaczego od tego zależy skuteczność ochrony
W praktyce chodzi o ochronę przez samoczynne wyłączenie zasilania. Jeśli dojdzie do zwarcia, prąd powinien wzrosnąć na tyle mocno, aby wyłącznik nadprądowy albo inny aparat ochronny zadziałał szybko. Im większa impedancja pętli, tym mniejszy prąd zwarciowy, a więc większe ryzyko, że zabezpieczenie zareaguje za późno albo w ogóle nie zareaguje tak, jak powinno.
Do szybkiej oceny używa się zależności Zs ≤ U0 / Ia, gdzie Zs to impedancja pętli zwarcia, U0 to napięcie względem ziemi, a Ia to prąd, przy którym zabezpieczenie ma zadziałać w wymaganym czasie. Dla odbiorcy najważniejsze jest jedno: nie ma jednej „dobrej” liczby dla wszystkich obwodów. Wynik trzeba porównać z konkretnym zabezpieczeniem, jego charakterystyką i układem sieci.
| Zabezpieczenie | Przykładowy prąd zadziałania Ia | Orientacyjny maksymalny Zs przy 230 V | Co z tego wynika |
|---|---|---|---|
| B16 | około 80 A | około 2,9 Ω | W krótkich obwodach końcowych zwykle daje jeszcze sensowny zapas. |
| C16 | około 160 A | około 1,4 Ω | Wymaga lepszego obwodu i mniejszych spadków impedancji. |
| D16 | około 320 A | około 0,7 Ω | Takie zabezpieczenie potrzebuje bardzo „mocnej” pętli i nie wybacza słabych połączeń. |
To są wartości orientacyjne, pokazujące skalę, a nie gotowy werdykt dla każdego obiektu. W TT sprawa wygląda inaczej, bo bardzo często decydujące stają się wyłączniki różnicowoprądowe i stan uziemienia, a nie samo zabezpieczenie nadprądowe. Właśnie dlatego przy ocenie bezpieczeństwa nie zamykam się na jeden parametr, tylko patrzę na cały układ ochrony. Z tego wynika naturalnie pytanie, jak taki pomiar wykonuje się w realnej instalacji.
Jak wygląda pomiar w realnej instalacji
W praktyce miernik podaje do obwodu kontrolowany prąd i obserwuje spadek napięcia. Na tej podstawie oblicza impedancję pętli oraz często pokazuje też spodziewany prąd zwarciowy. Z punktu widzenia osoby odbierającej instalację ważne jest nie tylko to, co pokazuje ekran, ale też w jakich warunkach wykonano badanie.
Metoda wysokoprądowa
To klasyczne rozwiązanie, bardzo przydatne tam, gdzie można chwilowo obciążyć obwód większym prądem. Daje zwykle dobrą dokładność, ale ma też wadę: w obwodach chronionych RCD może wyzwolić wyłącznik, jeśli przyrząd albo warunki pomiaru nie są odpowiednio dobrane. W instalacjach odbiorczych to nadal jedna z najbardziej wiarygodnych metod, o ile badanie robi się świadomie.
Pomiar bez wyzwalania RCD
W obwodach z różnicówkami stosuje się również metody niskoprądowe albo „no-trip”. Są wygodne, bo nie przerywają pracy instalacji, ale trzeba pamiętać, że przy bardzo małym prądzie pomiarowym dokładność bywa niższa. Ja traktuję taki wynik jako bardzo użyteczny, ale zawsze sprawdzam, czy metoda była odpowiednia dla danego obwodu i czy miernik rzeczywiście pracował w zakresie przewidzianym do takiego testu.
Przeczytaj również: Garaż blaszany: zgłoszenie czy pozwolenie? Uniknij samowoli!
Co przygotować przed badaniem
- Sprawdzić ciągłość przewodu ochronnego i połączeń wyrównawczych, bo przerwa w PE natychmiast psuje wynik.
- Wybrać najdalszy punkt obwodu, bo tam impedancja jest zwykle największa i tam instalacja jest najbardziej obciążona warunkami rzeczywistymi.
- Ustalić, czy badanie nie zakłóci pracy wrażliwych odbiorników, falowników, zasilaczy impulsowych albo urządzeń automatyki.
- Dobrać metodę do układu sieci i do typu zabezpieczenia, zamiast liczyć na „uniwersalny” tryb miernika.
- Zapisać wynik razem z informacją o zabezpieczeniu, bo sama liczba bez kontekstu ma ograniczoną wartość.
W instalacjach modernizowanych często widzę jeden powtarzalny problem: wynik z pierwszego gniazda wygląda dobrze, a w najdalszym punkcie już nie ma zapasu. To nie jest drobiazg, tylko sygnał, że trzeba wrócić do trasy przewodu, połączeń i doboru aparatury. Skoro wiadomo już, jak wykonać pomiar, czas przejść do tego, jak odczytać jego sens bez technicznego zgadywania.
Jak czytać wynik bez zgadywania
Sam odczyt Zs niewiele mówi, dopóki nie zestawi się go z zabezpieczeniem, napięciem i wymaganym czasem wyłączenia. Dla mnie najważniejsze są trzy kroki: najpierw ustalam, jakie zabezpieczenie chroni obwód, potem sprawdzam jego charakterystykę, a na końcu porównuję wynik pomiaru z wartością graniczną. Dopiero wtedy można uczciwie powiedzieć, czy obwód działa poprawnie.
Warto też pamiętać, że wynik nie powinien wisieć „na styk”. Jeśli instalacja pracuje w wyższej temperaturze, przewody mają większą rezystancję, a zapas bezpieczeństwa maleje. Dlatego wynik, który ledwo mieści się w granicy, traktuję jako sygnał do poprawy, a nie powód do zadowolenia.
| Co widzę w protokole | Jak to interpretuję | Co sprawdzam dalej |
|---|---|---|
| Niska impedancja i zgodność z zabezpieczeniem | Układ ochronny ma szansę zadziałać prawidłowo. | Ciągłość PE, punkty połączeń i warunki wykonania pomiaru. |
| Wynik bliski granicy | Układ jest formalnie na granicy albo bez komfortowego zapasu. | Długość obwodu, przekrój przewodów, stan zacisków, charakterystykę wyłącznika. |
| Wysoka impedancja w TT | Sam wynik pętli nie rozwiązuje problemu, bo kluczowe stają się RCD i uziemienie. | Rezystancję uziomu, czasy zadziałania RCD i połączenia wyrównawcze. |
| Duże różnice między punktami obwodu | Coś po drodze pogarsza ciągłość albo powoduje dodatkowy spadek napięcia. | Połączenia w puszkach, stan przewodu ochronnego i jakość zacisków. |
Najczęściej popełniany błąd polega na porównywaniu wyniku z ogólną „dobrą wartością” z internetu. To za mało. Dla B16 i C16 te same omomy oznaczają coś zupełnie innego, a w układzie TT trzeba jeszcze uwzględnić RCD. To prowadzi do kolejnego praktycznego pytania: co zwykle zawyża wynik i skąd biorą się nieprawidłowości.
Co najczęściej zawyża wynik i psuje ocenę instalacji
Jeśli wynik jest zły, nie zaczynam od wymiany zabezpieczenia. Najpierw szukam przyczyny w samej instalacji, bo tam najczęściej kryje się problem. Z doświadczenia wiem, że powtarzają się zwłaszcza te sytuacje:
- Za długi obwód, bo im dłuższa trasa przewodu, tym większa impedancja.
- Zbyt mały przekrój przewodów, szczególnie gdy instalacja była rozbudowywana bez przemyślenia obciążenia.
- Luźne lub zaśniedziałe połączenia w puszkach, rozdzielnicy albo na szynie PE.
- Uszkodzony przewód ochronny lub PEN, który potrafi całkowicie rozjechać wynik i bezpieczeństwo układu.
- Pomiar w niewłaściwym punkcie, zwykle bliżej zasilania niż końca obwodu.
- Zła metoda pomiaru względem RCD, przez co wynik jest mało wiarygodny albo sam test zakłóca pracę instalacji.
Bywa też odwrotnie, niż oczekuje inwestor: instalacja „na oko” wygląda dobrze, a wynik pętli jest słaby. To nie jest paradoks, tylko sygnał, że problem siedzi w połączeniach albo w drodze powrotnej prądu zwarciowego. Właśnie dlatego jeden pomiar warto czytać razem z oględzinami i pomiarem ciągłości przewodu ochronnego. Z tego wynika ostatnia rzecz, o której warto pamiętać przy odbiorze i modernizacji budynku.
Co z tego wynika przy odbiorze i modernizacji
Przy odbiorze nowej instalacji traktuję ten pomiar jako test praktyczny całego projektu. Nie chodzi tylko o odhaczanie protokołu, ale o sprawdzenie, czy dobór przewodów, zabezpieczeń i układu sieci naprawdę daje ochronę w sytuacji awaryjnej. Jeśli wynik jest dobry, mam potwierdzenie, że instalacja nie tylko działa, ale też potrafi bezpiecznie się odłączyć.
W modernizacjach ten sam pomiar często pokazuje, gdzie system zaczyna się starzeć: w starych połączeniach, w zbyt długich liniach, w rozdzielnicy złożonej z przypadkowo dobranych aparatów. Największą poprawę daje zwykle nie „mocniejsze” zabezpieczenie, tylko skrócenie obwodu, poprawa połączeń, większy przekrój przewodu albo sensowniejszy podział instalacji na mniejsze sekcje. Ja właśnie od tego zaczynam, bo to jest praktyczne, trwałe i uczciwe wobec bezpieczeństwa użytkowników.
Jeśli miałbym zostawić jedną rzecz do zapamiętania, powiedziałbym tak: wynik pętli nie jest tylko liczbą z miernika, ale krótką odpowiedzią na pytanie, czy instalacja odłączy zasilanie wtedy, gdy naprawdę będzie to potrzebne. A to w budynku jest ważniejsze niż ładny wpis w protokole.
