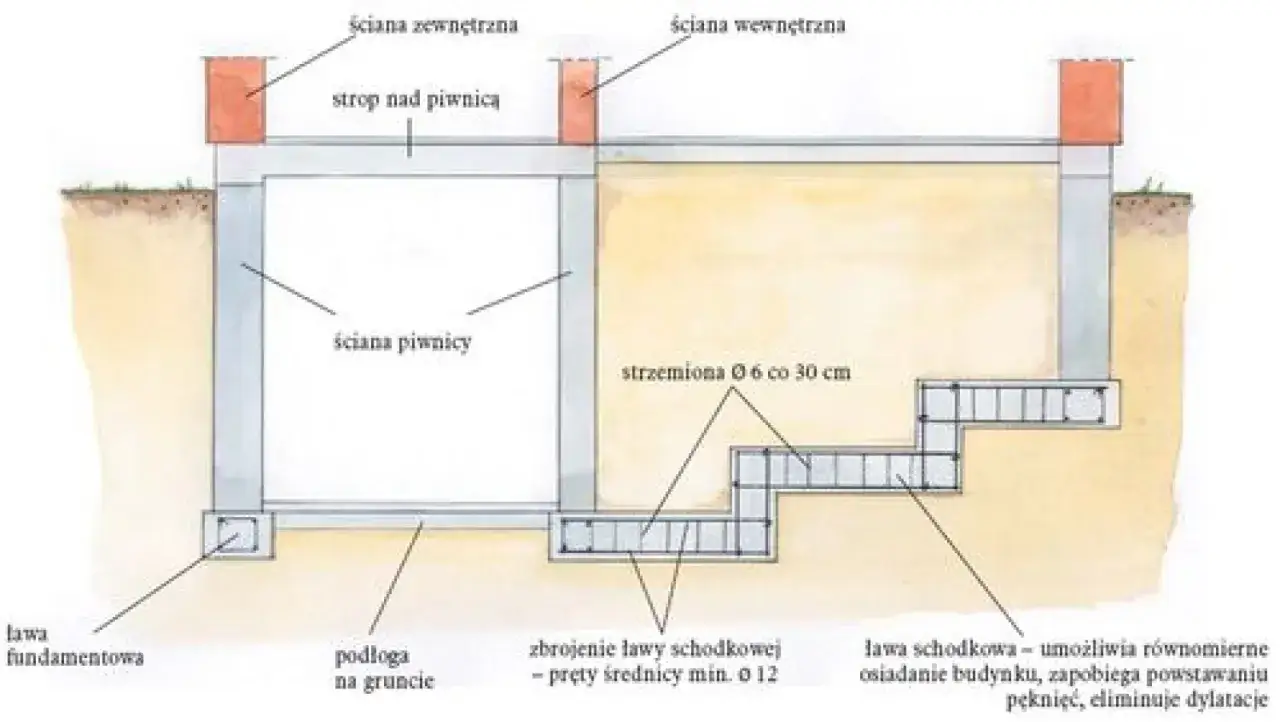

Fundament bez błędów? Oblicz wymiary strzemion do ław fundamentowych!

Precyzyjne wymiarowanie strzemion zbrojeniowych do ław fundamentowych to jeden z tych pozornie drobnych detali, który ma kolosalne znaczenie dla bezpieczeństwa i trwałości całej konstrukcji budynku. W tym artykule, jako Jakub Kaczmarek, podzielę się z Państwem praktycznymi wskazówkami, jak prawidłowo dobrać wymiary tych kluczowych elementów, aby Państwa fundamenty były solidne i bezproblemowe przez lata.

Precyzyjny wymiar strzemion to fundament bezpieczeństwa Twojego domu. Często spotykam się z przekonaniem, że strzemiona to tylko "ramka" dla zbrojenia głównego. Nic bardziej mylnego! W mojej praktyce zawsze podkreślam, że strzemiona pełnią kluczową rolę w zbrojeniu fundamentów. Przede wszystkim utrzymują pręty zbrojenia głównego (podłużnego) we właściwej pozycji podczas betonowania, co jest niezbędne do zapewnienia odpowiedniej grubości otuliny betonowej. Ponadto, co równie ważne, strzemiona przenoszą siły ścinające, które mogą pojawić się w fundamencie, oraz zapobiegają wyboczeniu prętów głównych, co jest szczególnie istotne pod obciążeniem. Bez nich cała konstrukcja zbrojenia byłaby znacznie mniej stabilna i odporna na obciążenia.

Zastosowanie strzemion o nieprawidłowych wymiarach może prowadzić do szeregu poważnych problemów, które w dłuższej perspektywie zagrażają trwałości i bezpieczeństwu całej konstrukcji. Oto najważniejsze z nich:

• Niewystarczająca otulina betonu: Jeśli strzemiona są za duże, pręty zbrojenia głównego znajdą się zbyt blisko krawędzi ławy. To z kolei oznacza niewystarczającą grubość otuliny, co drastycznie zwiększa ryzyko korozji zbrojenia pod wpływem wilgoci i czynników atmosferycznych. Zardzewiałe zbrojenie traci swoją nośność, a beton może pękać.
• Przemieszczenie prętów zbrojenia głównego: Zbyt luźne strzemiona nie są w stanie skutecznie utrzymać prętów głównych w projekcie pozycji. Podczas wibrowania betonu pręty mogą się przemieszczać, co prowadzi do nierównomiernego rozłożenia zbrojenia i osłabienia konstrukcji w kluczowych miejscach.
• Osłabienie konstrukcji fundamentu: Niewłaściwie zwymiarowane strzemiona nie będą w stanie skutecznie przenosić sił ścinających ani zapobiegać wyboczeniu prętów głównych. Fundament, który nie jest odpowiednio zazbrojony, traci swoją nośność i jest bardziej podatny na pęknięcia i uszkodzenia, co może skutkować problemami ze stabilnością całego budynku.

Jak krok po kroku obliczyć wymiar strzemion

Zanim przejdziemy do konkretnych obliczeń, musimy zrozumieć kluczowy element otulinę betonu. Otulina to warstwa betonu, która pokrywa zbrojenie, chroniąc je przed korozją i zapewniając odpowiednią współpracę stali z betonem. Jest to niezwykle ważne dla trwałości zbrojenia. Zgodnie z normą PN-EN 1992-1-1: 2008 (Eurokod 2), minimalna grubość otuliny dla elementów fundamentowych w klasie ekspozycji XC2 wynosi 25 mm. Jednak w mojej praktyce, dla ław fundamentowych mających bezpośredni kontakt z gruntem, zawsze zalecam i powszechnie stosuję otulinę o grubości 50 mm (5 cm). Zapewnia to znacznie lepszą i pewniejszą ochronę zbrojenia przed agresywnym środowiskiem gruntowym.

Główny wzór do obliczania wymiarów strzemion jest prosty i logiczny. Aby uzyskać wymiar strzemiona, należy od wymiarów ławy fundamentowej odjąć dwukrotność grubości otuliny betonowej. Pamiętajmy, że otulina chroni zbrojenie z każdej strony. Wzór wygląda następująco:

Wymiar strzemiona = Wymiar ławy - (2 x grubość otuliny)

Gdzie:

• Wymiar strzemiona to szerokość lub wysokość strzemiona, którą chcemy obliczyć.
• Wymiar ławy to odpowiednio szerokość lub wysokość przekroju ławy fundamentowej.
• Grubość otuliny to warstwa betonu chroniąca zbrojenie, którą przyjmujemy (najczęściej 5 cm).

Zawsze podkreślam, że najważniejszym źródłem informacji o zbrojeniu fundamentów jest projekt budowlany. To tam znajdą Państwo precyzyjne dane dotyczące wymiarów ław, średnic prętów zbrojenia głównego i strzemion, a także ich rozstawu. Wszelkie obliczenia i dobory powinny być zgodne z projektem, a w razie wątpliwości zawsze warto skonsultować się z kierownikiem budowy lub projektantem.

Typowe wymiary strzemion dla popularnych fundamentów

Przyjmijmy, że mamy do czynienia z bardzo popularnym wymiarem ławy fundamentowej: 60 cm szerokości i 40 cm wysokości. Zakładamy standardową otulinę betonu wynoszącą 5 cm. Obliczmy wymiary strzemiona krok po kroku:

1. Obliczanie szerokości strzemiona:
   • Szerokość ławy = 60 cm
   • Grubość otuliny = 5 cm
   • Szerokość strzemiona = 60 cm - (2 x 5 cm) = 60 cm - 10 cm = 50 cm
2. Obliczanie wysokości strzemiona:
   • Wysokość ławy = 40 cm
   • Grubość otuliny = 5 cm
   • Wysokość strzemiona = 40 cm - (2 x 5 cm) = 40 cm - 10 cm = 30 cm

Zatem dla ławy 60x40 cm, strzemię powinno mieć wymiar 50x30 cm.

Rozważmy inny, równie często spotykany wymiar ławy fundamentowej: 80 cm szerokości i 50 cm wysokości. Podobnie jak wcześniej, przyjmujemy otulinę betonu o grubości 5 cm. Obliczenia są analogiczne:

1. Obliczanie szerokości strzemiona:
   • Szerokość ławy = 80 cm
   • Grubość otuliny = 5 cm
   • Szerokość strzemiona = 80 cm - (2 x 5 cm) = 80 cm - 10 cm = 70 cm
2. Obliczanie wysokości strzemiona:
   • Wysokość ławy = 50 cm
   • Grubość otuliny = 5 cm
   • Wysokość strzemiona = 50 cm - (2 x 5 cm) = 50 cm - 10 cm = 40 cm

W tym przypadku, dla ławy 80x50 cm, strzemię powinno mieć wymiar 70x40 cm.

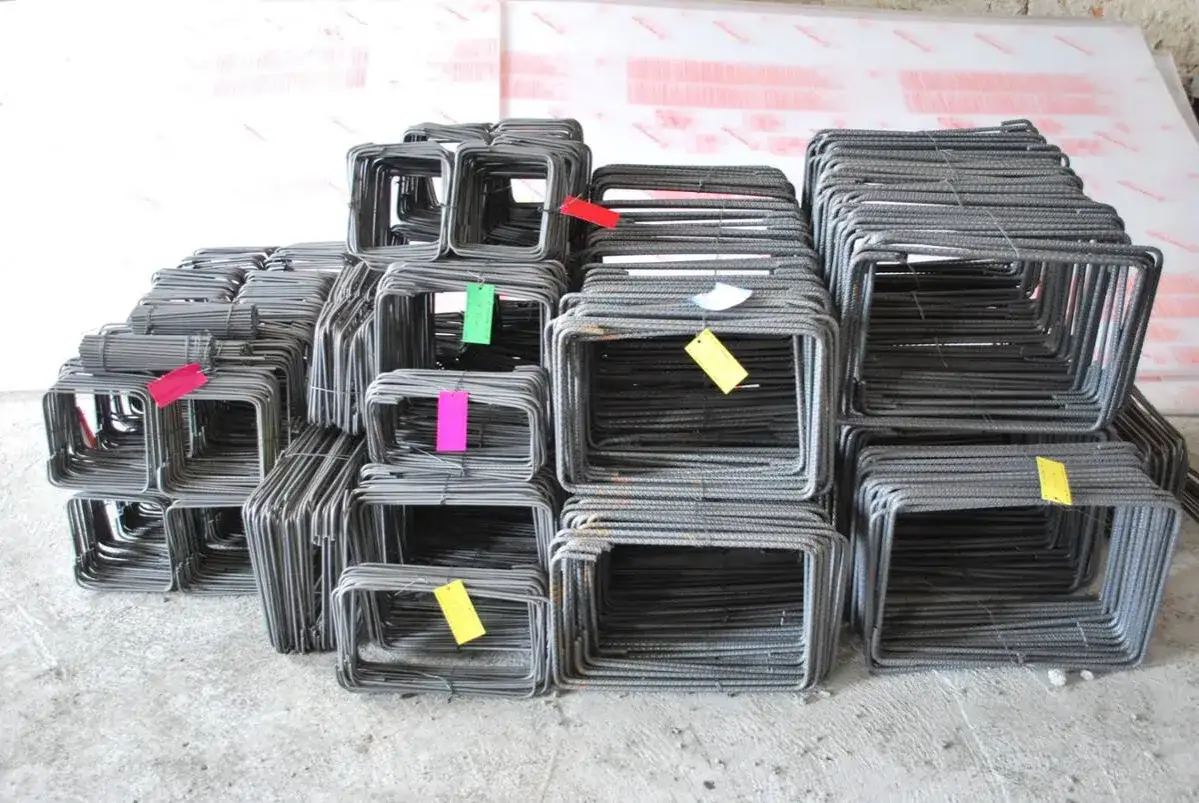

Poniżej przedstawiam tabelę z gotowymi wymiarami strzemion dla kilku popularnych wymiarów ław fundamentowych, zakładając standardową otulinę 5 cm:

Wymiar ławy (szer. x wys.)	Wymiar strzemiona (szer. x wys.)
50 cm x 30 cm	40 cm x 20 cm
60 cm x 40 cm	50 cm x 30 cm
70 cm x 40 cm	60 cm x 30 cm
80 cm x 50 cm	70 cm x 40 cm

Jaki drut i rozstaw strzemion wybrać

Do wykonania strzemion najczęściej używa się prętów stalowych o średnicy 6 mm lub 8 mm. W przypadku typowych fundamentów domów jednorodzinnych, pręty o średnicy 6 mm są zazwyczaj w zupełności wystarczające do pełnienia swojej funkcji konstrukcyjnej. Ważne jest, aby średnica prętów na strzemiona była zawsze zgodna z tym, co zostało określone w projekcie budowlanym. Nie należy samodzielnie zmieniać tej średnicy, gdyż mogłoby to wpłynąć na nośność i bezpieczeństwo całej konstrukcji. Prawidłowy rozstaw strzemion w ławie fundamentowej jest równie ważny jak ich wymiary. Rozstaw to nic innego jak odległość między poszczególnymi strzemionami wzdłuż ławy. Standardowo w ławach fundamentowych domów jednorodzinnych wynosi on co 30-40 cm. Należy jednak pamiętać, że w specyficznych miejscach, takich jak na przykład pod słupami, w narożnikach budynku czy w miejscach koncentracji naprężeń, projektant może przewidzieć mniejszy rozstaw strzemion (zagęszczenie) w celu zwiększenia odporności konstrukcji. Zawsze należy bezwzględnie przestrzegać wytycznych zawartych w projekcie budowlanym, ponieważ to one gwarantują prawidłowe funkcjonowanie zbrojenia.

Najczęstsze błędy przy montażu strzemion i jak ich uniknąć

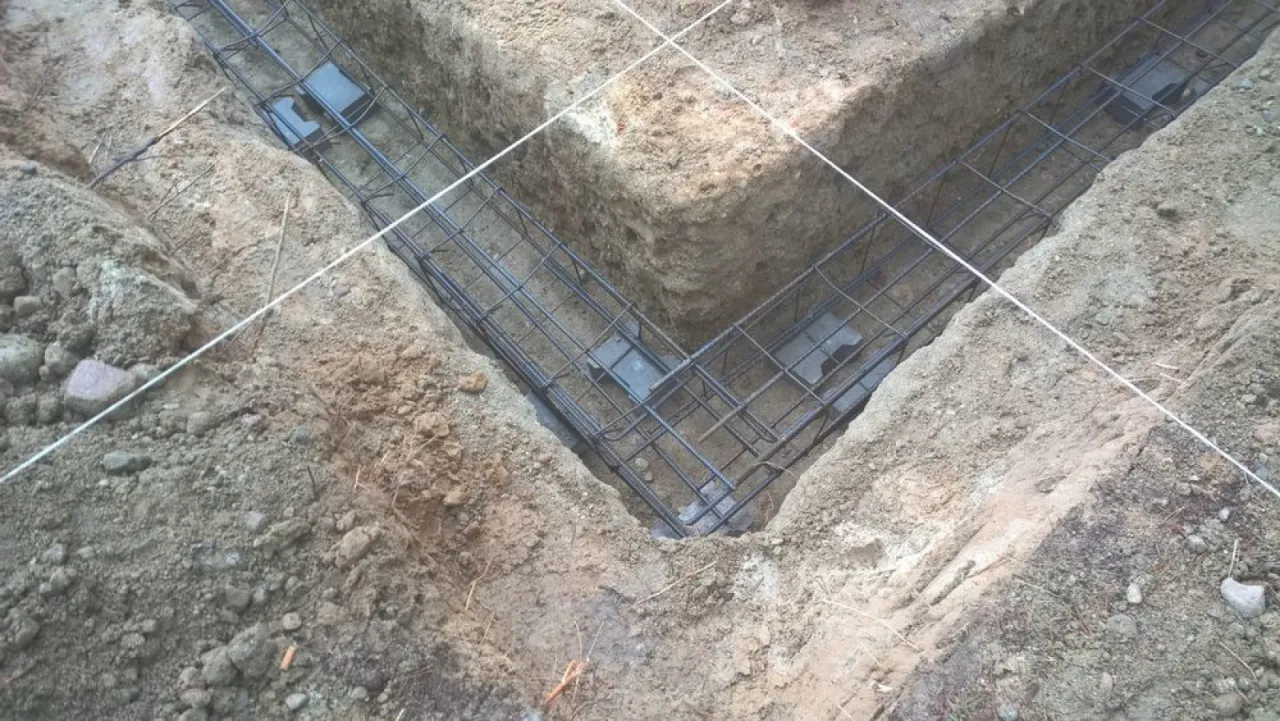

Jednym z najczęstszych błędów, z którym spotykam się na budowach, jest problem z zapewnieniem równomiernej grubości otuliny betonu na całym obwodzie zbrojenia. Zbyt często widzę, jak zbrojenie opiera się bezpośrednio na gruncie lub szalunku, co prowadzi do braku otuliny w tych miejscach. Aby tego uniknąć, konieczne jest stosowanie dystansów i podkładek betonowych. Te proste elementy dystansowe zapewniają, że zbrojenie jest stabilnie uniesione i utrzymane w odpowiedniej odległości od szalunku, gwarantując tym samym wymaganą grubość otuliny ze wszystkich stron. To małe detale, które mają ogromne znaczenie dla trwałości fundamentu.

Kolejnym krytycznym elementem, często niedocenianym, jest prawidłowe wykonanie haków na końcach strzemion. Każde strzemię musi być zakończone hakami zagiętymi do wewnątrz pod kątem co najmniej 135 stopni. Długość odgięcia powinna wynosić minimum 10-krotność średnicy pręta strzemiona. Te haki nie są tylko estetycznym wykończeniem pełnią kluczową funkcję w zapewnieniu odpowiedniego zakotwienia strzemion w betonie i ich odporności na siły rozciągające. Niewłaściwie wykonane haki mogą prowadzić do "rozprostowania się" strzemienia pod obciążeniem, co osłabia całe zbrojenie.

Ważne jest również prawidłowe umiejscowienie strzemion w kontekście łączenia prętów zbrojeniowych, czyli tak zwanych zakładów. Strzemiona muszą stabilizować pręty główne na całej ich długości, a szczególnie w miejscach, gdzie pręty są łączone na zakład. Zapewnia to ciągłość konstrukcyjną i prawidłowe przenoszenie obciążeń z jednego pręta na drugi. Brak strzemion w obszarze zakładu może spowodować, że pręty rozsuną się pod wpływem sił, co znacząco osłabi fundament.

Solidny fundament bez błędów: Podsumowanie zasad doboru strzemion

Przed zalaniem fundamentów betonem, jako inwestor, warto poświęcić chwilę na sprawdzenie kilku kluczowych elementów. Oto lista kontrolna, która pomoże Państwu upewnić się, że zbrojenie zostało wykonane prawidłowo:

1. Wymiary strzemion: Sprawdź, czy wymiary strzemion są zgodne z projektem budowlanym oraz z obliczoną grubością otuliny (najczęściej 5 cm). Pamiętaj, że strzemię powinno być mniejsze od ławy o dwukrotność otuliny.
2. Średnica prętów na strzemiona: Upewnij się, że do wykonania strzemion użyto prętów o średnicy zgodnej z projektem (zazwyczaj 6 mm lub 8 mm).
3. Rozstaw strzemion: Zweryfikuj, czy strzemiona są rozmieszczone zgodnie z wytycznymi projektowymi (standardowo co 30-40 cm, z ewentualnymi zagęszczeniami w miejscach krytycznych).
4. Wykonanie haków: Skontroluj, czy haki na końcach strzemion są prawidłowo zagięte (kąt co najmniej 135 stopni) i mają odpowiednią długość (minimum 10-krotność średnicy pręta strzemienia).
5. Zapewnienie otuliny: Upewnij się, że zastosowano odpowiednie dystanse i podkładki betonowe, które gwarantują wymaganą grubość otuliny betonu ze wszystkich stron zbrojenia.
