Jak łączyć zbrojenie w fundamentach? Uniknij 7 kluczowych błędów!

Ten artykuł to kompleksowy poradnik dla każdego, kto buduje dom i chce zrozumieć kluczowy etap łączenia zbrojenia w fundamentach. Dowiesz się, dlaczego prawidłowe wykonanie tego elementu jest absolutną podstawą trwałości konstrukcji, jakie metody są stosowane w Polsce oraz jakich błędów wykonawczych należy bezwzględnie unikać. Jako inżynier z wieloletnim doświadczeniem, podkreślam, że to właśnie na tym etapie często popełniane są błędy, które mogą mieć katastrofalne skutki dla całego budynku.

Rola zbrojenia w betonie niewidoczny szkielet budynku

Beton to materiał o niezwykłej wytrzymałości na ściskanie, ale niestety jego odporność na rozciąganie jest znikoma. Właśnie w tym miejscu do gry wkracza zbrojenie stalowe pręty, które stanowią niewidoczny, ale absolutnie kluczowy szkielet każdej konstrukcji betonowej. To one przejmują siły rozciągające, zginające i ścinające, których sam beton nie jest w stanie przenieść. Dzięki połączeniu betonu ze stalą powstaje żelbet, materiał o kompleksowych właściwościach, zdolny do przenoszenia różnorodnych obciążeń i zapewniający trwałość całego obiektu. W fundamentach zbrojenie jest szczególnie ważne, ponieważ to na nim spoczywa ciężar całego budynku, a także obciążenia wynikające z parcia gruntu czy osiadania.

Konsekwencje błędów na etapie zbrojenia fundamentów co może pójść nie tak?

Błędy popełnione na etapie zbrojenia fundamentów to moim zdaniem jedne z najpoważniejszych, ponieważ są trudne do naprawienia i mogą mieć długotrwałe, negatywne skutki. Oto najważniejsze konsekwencje nieprawidłowego wykonania zbrojenia:

• Osłabienie konstrukcji fundamentu: Zbyt mała ilość zbrojenia lub jego nieprawidłowe ułożenie sprawia, że fundament nie jest w stanie przenieść przewidzianych obciążeń.
• Pęknięcia i zarysowania: Brak ciągłości zbrojenia lub zbyt krótkie zakłady prowadzą do powstawania pęknięć w betonie, które z czasem mogą się pogłębiać.
• Szybsza korozja zbrojenia: Niewłaściwa otulina betonowa lub zabrudzone pręty narażają stal na działanie wilgoci i agresywnych substancji z gruntu, co przyspiesza korozję i osłabia zbrojenie.
• Utrata nośności fundamentu: W skrajnych przypadkach, w wyniku korozji lub niewystarczającej wytrzymałości, fundament może utracić swoją nośność, co grozi poważnymi uszkodzeniami, a nawet katastrofą budowlaną.
• Koszty napraw: Naprawy fundamentów są zazwyczaj bardzo kosztowne i skomplikowane, często wymagają podkopywania i wzmacniania istniejącej konstrukcji.

Projekt konstrukcyjny jako biblia dlaczego nie można go ignorować?

Dla każdego inwestora i wykonawcy, projekt konstrukcyjny powinien być absolutną "biblią". To właśnie w nim inżynier konstruktor, bazując na obliczeniach statyczno-wytrzymałościowych i obowiązujących normach (przede wszystkim PN-EN 1992-1-1, czyli Eurokod 2), określa wszystkie kluczowe parametry zbrojenia. Znajdziemy tam informacje o: rodzaju stali, średnicach prętów, ich rozstawie, sposobie gięcia, a co najważniejsze o wymaganej długości zakładu i metodzie łączenia. Ignorowanie tych wytycznych, nawet w najmniejszym stopniu, jest proszeniem się o kłopoty. Projektant bierze pod uwagę specyfikę gruntu, obciążenia budynku, a także warunki środowiskowe, aby zapewnić bezpieczeństwo i trwałość konstrukcji. Wszelkie zmiany bez zgody i akceptacji projektanta są niedopuszczalne i mogą mieć poważne konsekwencje prawne i techniczne.

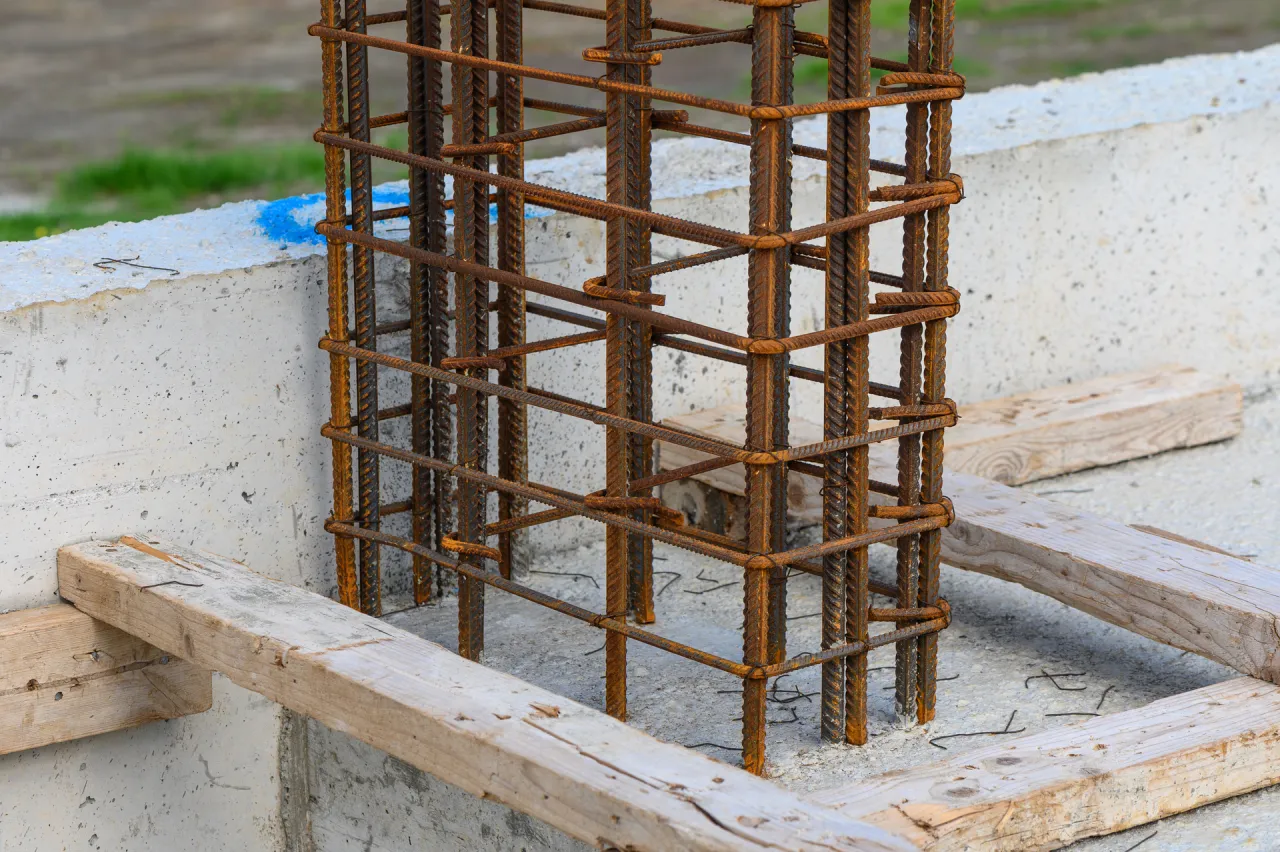

Łączenie na zakład kluczowa metoda w polskim budownictwie

Przejdźmy teraz do sedna, czyli do najpopularniejszej i najczęściej stosowanej metody łączenia zbrojenia w fundamentach w Polsce łączenia na zakład.

Czym jest "zakład" i dlaczego jego długość jest krytyczna?

Zakład to nic innego jak metoda łączenia dwóch prętów zbrojeniowych poprzez ułożenie ich równolegle obok siebie na określonej długości. Pręty są następnie wiązane drutem wiązałkowym, aby utrzymać je w odpowiedniej pozycji podczas betonowania. Długość zakładu, oznaczana jako l₀, jest absolutnie krytyczna. To właśnie na tej długości siły rozciągające z jednego pręta są przenoszone na drugi pręt poprzez przyczepność betonu do stali. Jeśli zakład jest zbyt krótki, połączenie nie będzie w stanie przenieść pełnych obciążeń, co osłabi całą konstrukcję. Długość zakładu jest ściśle określona przez normę PN-EN 1992-1-1 (Eurokod 2) i zależy od wielu czynników, takich jak: średnica prętów, klasa stali (np. B500SP), klasa betonu (np. C20/25), a także warunki przyczepności i otuliny. Zawsze musi być ona zgodna z projektem konstrukcyjnym.

Jak odczytać wymaganą długość zakładu z projektu i normy PN-EN 1992-1-1?

Wymaganą długość zakładu zawsze znajdziemy w projekcie konstrukcyjnym, na rysunkach zbrojeniowych lub w części opisowej. Inwestor lub wykonawca powinien bezwzględnie kierować się tymi danymi. Projektant, zgodnie z normą PN-EN 1992-1-1, oblicza tę wartość, uwzględniając wszystkie wspomniane wcześniej parametry. Jako przykład mogę podać, że dla popularnej w budownictwie jednorodzinnym stali klasy A-IIIN (obecnie oznaczanej jako B500SP) i betonu klasy C20/25, minimalna długość zakładu dla prętów o średnicy 12 mm wynosi zazwyczaj około 50-60 cm. Pamiętajmy jednak, że jest to tylko przykład, a dokładna, wiążąca wartość zawsze musi pochodzić z projektu. Nie wolno jej skracać "na oko" ani z powodu "oszczędności".

Praktyczny poradnik: jak prawidłowo ułożyć i związać pręty drutem wiązałkowym?

Prawidłowe wykonanie zakładu jest prostsze, niż się wydaje, ale wymaga dokładności. Oto krok po kroku, jak to zrobić:

1. Ułożenie prętów równolegle: Pręty, które mają być połączone, należy ułożyć równolegle obok siebie na wymaganej długości zakładu. Ważne jest, aby stykały się ze sobą lub były oddalone o minimalną odległość, zapewniającą prawidłową otulinę.
2. Użycie drutu wiązałkowego: Do stabilizacji prętów stosujemy specjalny drut wiązałkowy, zazwyczaj o grubości 1,2 mm do 1,6 mm. Jest to drut miękki, łatwy do formowania.
3. Zastosowanie wiązania "na ósemkę" lub "na krzyż": Najczęściej stosuje się wiązanie "na ósemkę" (przewleka się drut dookoła obu prętów, tworząc kształt ósemki, a następnie skręca końce) lub "na krzyż" (drut przechodzi przez środek skrzyżowania prętów i jest skręcany). Oba sposoby zapewniają stabilność.
4. Drut wiązałkowy tylko do stabilizacji: Należy wyraźnie podkreślić, że drut wiązałkowy służy wyłącznie do utrzymania prętów w odpowiedniej pozycji podczas betonowania i nie przenosi żadnych obciążeń konstrukcyjnych. To beton i przyczepność do stali odpowiadają za przenoszenie sił.
5. Nie każdy węzeł musi być wiązany: Zazwyczaj nie ma potrzeby wiązania każdego węzła. Wystarczy, że drut wiązałkowy będzie zastosowany co drugi lub co trzeci węzeł na długości zakładu, aby zapewnić stabilność szkieletu zbrojeniowego.

Stal gładka a żebrowana czy sposób łączenia się różni?

Różnica między stalą gładką a żebrowaną jest fundamentalna, jeśli chodzi o przyczepność do betonu, a co za tym idzie o długość zakładu. Pręty żebrowane (np. B500SP) posiadają specjalne żeberka, które znacznie zwiększają ich przyczepność do betonu. Dzięki temu siły są efektywniej przenoszone, a wymagana długość zakładu jest krótsza. Stal gładka, ze względu na brak tychże żeberek, ma znacznie gorszą przyczepność. Oznaczałoby to konieczność stosowania drastycznie dłuższych zakładów, aby zapewnić taką samą nośność połączenia. Z tego powodu stal gładka jest obecnie bardzo rzadko stosowana w zbrojeniu głównym konstrukcji żelbetowych, a jeśli już, to w specyficznych zastosowaniach, np. jako zbrojenie montażowe lub strzemiona, gdzie wymagania dotyczące przenoszenia sił są inne.

Łączenie zbrojenia w newralgicznych punktach fundamentu

Fundamenty to nie tylko proste, liniowe elementy. Występują w nich narożniki, skrzyżowania i połączenia z innymi elementami konstrukcyjnymi. Każdy z tych punktów wymaga szczególnej uwagi przy zbrojeniu.

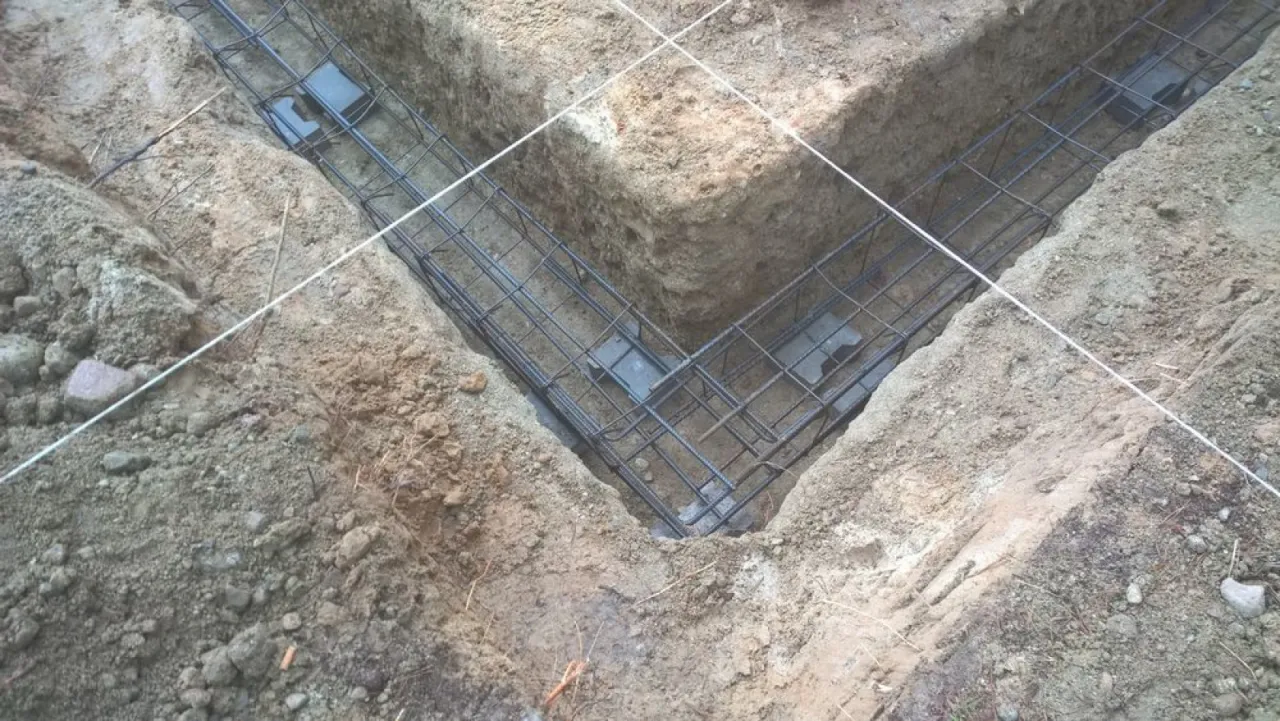

Narożniki ław fundamentowych: jak zapewnić ciągłość i uniknąć pęknięć?

Narożniki ław fundamentowych to miejsca, gdzie koncentrują się naprężenia, dlatego ich prawidłowe zbrojenie jest kluczowe. Należy bezwzględnie zapewnić ciągłość zbrojenia w narożach. Nie wystarczy po prostu zetknąć ze sobą prętów. Zazwyczaj stosuje się odpowiednie wygięcie prętów (tzw. kotwienie w narożu) lub zastosowanie specjalnych kształtek (np. prętów w kształcie litery "L"), które "oplatają" narożnik, zapewniając prawidłowe przeniesienie sił. Dzięki temu unika się powstawania pęknięć w tych newralgicznych punktach, które mogłyby osłabić cały fundament.

Połączenie ławy fundamentowej ze ścianą lub słupem rola prętów startowych

Połączenie ławy fundamentowej z pionowymi elementami konstrukcyjnymi, takimi jak ściany fundamentowe, ściany nośne czy słupy, jest realizowane za pomocą tak zwanych prętów startowych, potocznie nazywanych "starterami". Są to pręty, które są wypuszczane ze zbrojenia ławy fundamentowej i wystają ponad jej poziom. Następnie, po związaniu zbrojenia ścian lub słupów, "startery" są z nimi łączone na zakład. Ich prawidłowe rozmieszczenie, średnica i długość wystająca ponad ławę są kluczowe dla zapewnienia ciągłości konstrukcji i prawidłowego przeniesienia obciążeń z pionowych elementów na fundament. To jeden z tych detali, którego pominięcie lub błędne wykonanie może mieć poważne konsekwencje dla stabilności całego budynku.

Krzyżowanie się ław jak prawidłowo rozmieścić i połączyć zbrojenie?

W miejscach krzyżowania się ław fundamentowych zbrojenie staje się bardziej złożone. Kluczowe jest takie rozmieszczenie prętów, aby zachować ciągłość zbrojenia w obu kierunkach, jednocześnie zapewniając odpowiednią otulinę betonową dla wszystkich prętów. Często wymaga to zastosowania dodatkowych prętów wzmacniających lub odpowiedniego gięcia prętów głównych. Ważne jest również, aby w tych złożonych węzłach konstrukcyjnych zapewnić możliwość prawidłowego zagęszczenia betonu. Zbyt duże zagęszczenie zbrojenia, bez odpowiedniego rozplanowania, może utrudnić prawidłowe wibrowanie betonu, co prowadzi do powstawania pustek i osłabienia konstrukcji.

Alternatywne metody łączenia zbrojenia

Choć łączenie na zakład jest dominujące w budownictwie jednorodzinnym, istnieją inne metody, które znajdują zastosowanie w specyficznych warunkach.

Systemy skręcane (mufy): kiedy droższe rozwiązanie staje się opłacalne?

Systemy mechaniczne, czyli tak zwane mufy, to alternatywna metoda łączenia prętów zbrojeniowych, która polega na skręcaniu specjalnych złączek na końcach prętów. Zapewniają one pełną nośność połączenia, często równą lub większą niż wytrzymałość samego pręta. Ich głównymi zaletami są szybkość montażu i pewność połączenia, a także mniejsze zużycie stali w porównaniu do zakładu. Wadą jest natomiast znacznie wyższy koszt materiałów i konieczność precyzyjnego przygotowania końcówek prętów. Mufy stają się opłacalne głównie w budownictwie przemysłowym, przy dużych średnicach prętów, w miejscach o ograniczonej przestrzeni na zakład (gdzie długi zakład byłby niemożliwy do wykonania) lub tam, gdzie wymagana jest bardzo szybka realizacja prac.

Spawanie i zgrzewanie prętów: czy to opcja dla budownictwa jednorodzinnego?

Metody spawania i zgrzewania prętów zbrojeniowych są znacznie rzadziej stosowane w budownictwie jednorodzinnym. Spawanie wymaga specjalistycznych uprawnień i sprzętu, a także odpowiedniej klasy stali (tylko stal spawalna, np. B500SP). Niewłaściwie wykonane spawanie może osłabić stal, zmieniając jej właściwości mechaniczne. Z tego powodu, a także ze względu na koszty i wymogi techniczne, spawanie jest zazwyczaj niezalecane w przypadku fundamentów domów jednorodzinnych. Zgrzewanie natomiast to metoda stosowana głównie w zakładach prefabrykacji do tworzenia gotowych siatek zbrojeniowych, gdzie proces jest kontrolowany i zautomatyzowany. W praktyce na budowie jednorodzinnej ani spawanie, ani zgrzewanie nie są typowymi metodami łączenia zbrojenia.

Porównanie metod: zakład vs. systemy mechaniczne zalety i wady

Aby ułatwić zrozumienie różnic, przygotowałem krótkie porównanie obu metod:

Metoda	Zalety i Wady
Łączenie na zakład	Zalety: Niskie koszty, powszechna dostępność, prostota wykonania (nie wymaga specjalistycznego sprzętu). Wady: Wymaga dużej dokładności w długości zakładu, zwiększa zużycie stali (pręty muszą się nakładać), może prowadzić do zagęszczenia zbrojenia w miejscach łączeń.
Systemy mechaniczne (mufy)	Zalety: Pełna nośność połączenia, mniejsze zużycie stali, szybszy montaż (po przygotowaniu prętów), idealne w miejscach o ograniczonej przestrzeni. Wady: Znacznie wyższy koszt materiałów, wymaga specjalistycznego sprzętu i precyzji montażu, mniej powszechne w budownictwie jednorodzinnym.

7 najczęstszych błędów wykonawczych których musisz uniknąć

W mojej praktyce widziałem wiele błędów na budowach. Oto te, które najczęściej dotyczą zbrojenia fundamentów i których bezwzględnie należy unikać.

Grzech główny: zbyt krótki zakład jak go rozpoznać i czego wymagać od wykonawcy?

To jest moim zdaniem najpoważniejszy i najczęściej spotykany błąd. Zbyt krótki zakład drastycznie osłabia konstrukcję fundamentu, ponieważ połączenie nie jest w stanie przenieść pełnych obciążeń. Jest to niestety częsta "oszczędność" wykonawców na stali, która prowadzi do katastrofalnych skutków w przyszłości. Jako inwestor, możesz to rozpoznać, mierząc długość zakładu na budowie i porównując ją z danymi z projektu konstrukcyjnego. Od wykonawcy należy bezwzględnie wymagać przestrzegania projektu i normy PN-EN 1992-1-1. Jeśli zauważysz ten błąd, natychmiast zgłoś go kierownikowi budowy to jego odpowiedzialność, aby to skorygować.

Brak właściwej otuliny dlaczego zbrojenie nie może leżeć na ziemi?

Otulina betonowa to warstwa betonu, która chroni stal zbrojeniową przed korozją. W fundamentach, które mają kontakt z gruntem, jej grubość jest szczególnie ważna i zazwyczaj wynosi minimum 5 cm. Jeśli zbrojenie leży bezpośrednio na gruncie lub na zbyt niskich podkładkach, nie ma wystarczającej otuliny. Skutkuje to szybką korozją stali pod wpływem wilgoci i agresywnych czynników z gruntu, co osłabia całą konstrukcję. Aby zapewnić właściwą otulinę, konieczne jest stosowanie specjalnych podkładek dystansowych betonowych lub z tworzywa sztucznego które unoszą zbrojenie na odpowiednią wysokość.

Zabrudzone pręty: cichy wróg przyczepności betonu

Pręty zbrojeniowe przed betonowaniem muszą być czyste. Ziemia, błoto, olej, luźna rdza czy inne zanieczyszczenia na powierzchni stali tworzą warstwę izolującą, która znacznie osłabia przyczepność betonu do stali. To z kolei uniemożliwia prawidłowe przenoszenie sił między tymi dwoma materiałami i zmniejsza efektywność pracy zbrojenia. Zbrojenie powinno być oczyszczone z wszelkich luźnych zanieczyszczeń, a rdza, jeśli jest tylko nalotem, zazwyczaj nie stanowi problemu, ale gruba, łuszcząca się warstwa musi zostać usunięta.

Łączenie wszystkich prętów w jednym miejscu dlaczego norma tego zabrania?

Norma PN-EN 1992-1-1 wyraźnie ogranicza ilość prętów, które mogą być łączone na zakład w jednym przekroju. Zazwyczaj jest to maksymalnie 50% prętów. Łączenie zbyt wielu prętów w jednym miejscu tworzy osłabiony przekrój, który nie jest w stanie przenieść pełnych obciążeń, co może prowadzić do zniszczenia konstrukcji w tym punkcie. Połączenia powinny być rozłożone wzdłuż elementu, aby zapewnić równomierne przenoszenie sił. Innym częstym błędem jest stosowanie niewłaściwego drutu wiązałkowego, np. zbyt cienkiego, z odzysku, który nie jest przeznaczony do tego celu i może pękać, destabilizując zbrojenie.

Checklista dla inwestora jak sprawdzić poprawność zbrojenia

Jako inwestor, nie musisz być ekspertem od zbrojenia, ale możesz i powinieneś przeprowadzić wstępną kontrolę. Oto praktyczna checklista, która pomoże Ci sprawdzić poprawność zbrojenia przed zalaniem betonem:

Co zmierzyć, na co popatrzeć? Praktyczne wskazówki do odbioru prac

1. Sprawdź długość zakładów prętów zbrojeniowych: Weź miarkę i losowo zmierz długości zakładów w kilku miejscach. Porównaj je z wartościami podanymi w projekcie konstrukcyjnym.
2. Zweryfikuj obecność i wysokość podkładek dystansowych: Upewnij się, że pod zbrojeniem znajdują się podkładki dystansowe, które zapewniają wymaganą otulinę betonową (zazwyczaj min. 5 cm od spodu i boków).
3. Oceń czystość prętów: Sprawdź, czy na prętach nie ma ziemi, błota, oleju, luźnej rdzy czy innych zanieczyszczeń. Pręty powinny być czyste.
4. Upewnij się, że zbrojenie jest ciągłe w narożnikach i na skrzyżowaniach ław: Zwróć uwagę na to, czy pręty są odpowiednio wygięte i przechodzą przez narożniki, a nie tylko stykają się ze sobą.
5. Sprawdź, czy pręty startowe są prawidłowo rozmieszczone i mają odpowiednią długość: Zweryfikuj ich położenie i wysokość wystającą ponad ławę, zgodnie z projektem.
6. Zweryfikuj, czy drut wiązałkowy jest odpowiedni i stabilizuje zbrojenie: Drut powinien być elastyczny, a wiązania powinny stabilnie utrzymywać pręty w miejscu.
7. Upewnij się, że w żadnym przekroju nie jest łączone więcej niż 50% prętów: Zwróć uwagę, czy połączenia na zakład są rozłożone, a nie skoncentrowane w jednym miejscu.

Rola kierownika budowy w kontroli zbrojenia

Pamiętaj, że Twoja kontrola jest jedynie wstępna. Kluczową rolę w procesie kontroli zbrojenia odgrywa kierownik budowy. To on jest osobą odpowiedzialną za nadzór nad prawidłowym wykonaniem wszystkich prac zgodnie z projektem, obowiązującymi normami i sztuką budowlaną. Jego podpis w dzienniku budowy jest formalnym potwierdzeniem poprawności wykonania zbrojenia. Nie wahaj się zadawać mu pytań i zgłaszać wszelkich wątpliwości, które pojawią się podczas Twojej kontroli. Dobra współpraca z kierownikiem budowy jest gwarancją, że ten kluczowy etap zostanie wykonany bezbłędnie.

Przeczytaj również: Głębokość fundamentów: Co musisz wiedzieć o strefach przemarzania?

Podsumowanie: dobre zbrojenie to spokojny sen na lata

Prawidłowo wykonane zbrojenie fundamentów to jedna z najważniejszych gwarancji trwałości i bezpieczeństwa całego budynku. To inwestycja w stabilność, która procentuje przez dziesięciolecia. Dokładność i skrupulatność na tym etapie to nie tylko kwestia zgodności z projektem, ale przede wszystkim minimalizowanie ryzyka kosztownych napraw w przyszłości i zapewnienie sobie spokojnego snu na lata. Nie lekceważ tego elementu to fundament Twojego domu w dosłownym i przenośnym znaczeniu.
