Stal zbrojeniowa w fundamentach: jak oszacować i nie przepłacić?

Planując budowę domu, jednym z kluczowych elementów, który ma ogromny wpływ na stabilność i bezpieczeństwo całej konstrukcji, są fundamenty. Niezwykle istotne jest precyzyjne oszacowanie ilości stali zbrojeniowej potrzebnej do ich wykonania. Ten artykuł pomoże Ci zrozumieć, od czego zależy zużycie stali, jak ją szacować i na co zwrócić uwagę, aby uniknąć kosztownych błędów i zapewnić trwałość Twojej inwestycji.

Precyzyjne określenie ilości stali: klucz do solidnych fundamentów

Rola stali zbrojeniowej: więcej niż tylko metal w betonie

Stal zbrojeniowa w fundamentach pełni rolę absolutnie fundamentalną, dosłownie i w przenośni. Beton, choć doskonale radzi sobie z siłami ściskającymi, jest kruchy i słabo znosi naprężenia rozciągające. Właśnie tutaj wkracza stal. Jej zadaniem jest przejmowanie tych sił rozciągających, które powstają w fundamentach pod wpływem obciążeń z budynku, parcia gruntu czy osiadania. Dzięki zbrojeniu fundamenty stają się elastyczne i odporne na pękanie, co zapewnia stabilność i długowieczność całej konstrukcji. Bez odpowiedniego zbrojenia, nawet najlepiej wykonany betonowy fundament szybko uległby uszkodzeniom.

Dlaczego gotowy projekt konstrukcyjny to jedyne wiarygodne źródło informacji?

Z mojego doświadczenia wynika, że wielu inwestorów próbuje samodzielnie oszacować ilość stali, bazując na ogólnodostępnych danych. Muszę jednak podkreślić, że wszelkie takie szacunki mają charakter wyłącznie poglądowy i nie mogą w żadnym wypadku zastąpić profesjonalnego projektu konstrukcyjnego. To właśnie projekt, opracowany przez uprawnionego projektanta, zawiera precyzyjne i wiążące dane dotyczące nie tylko ilości, ale także rodzaju, średnicy, klasy i sposobu ułożenia stali. Projektant bierze pod uwagę specyfikę gruntu, obciążenia wynikające z konstrukcji budynku, warunki klimatyczne i wiele innych czynników, które są niemożliwe do uwzględnienia w amatorskich kalkulacjach. Tylko projekt gwarantuje bezpieczeństwo i zgodność z obowiązującymi normami.

Czym grozi użycie zbyt małej (lub zbyt dużej) ilości stali?

Zastosowanie niewystarczającej ilości stali zbrojeniowej w fundamentach to prosta droga do katastrofy. Może to prowadzić do pęknięć, utraty nośności, a w skrajnych przypadkach nawet do naruszenia stabilności całej konstrukcji budynku. Pęknięcia mogą pojawić się już na etapie budowy lub w pierwszych latach użytkowania, generując ogromne koszty napraw i stanowiąc zagrożenie dla mieszkańców. Z drugiej strony, użycie zbyt dużej ilości stali, choć pozornie bezpieczniejsze, jest równie niekorzystne. Powoduje to niepotrzebne zwiększenie kosztów materiałów, a także może prowadzić do trudności wykonawczych, np. problemów z prawidłowym zagęszczeniem betonu wokół zbyt gęsto ułożonych prętów. Kluczem jest zatem optymalne, projektowe zbrojenie.

Co wpływa na zapotrzebowanie na stal w fundamentach?

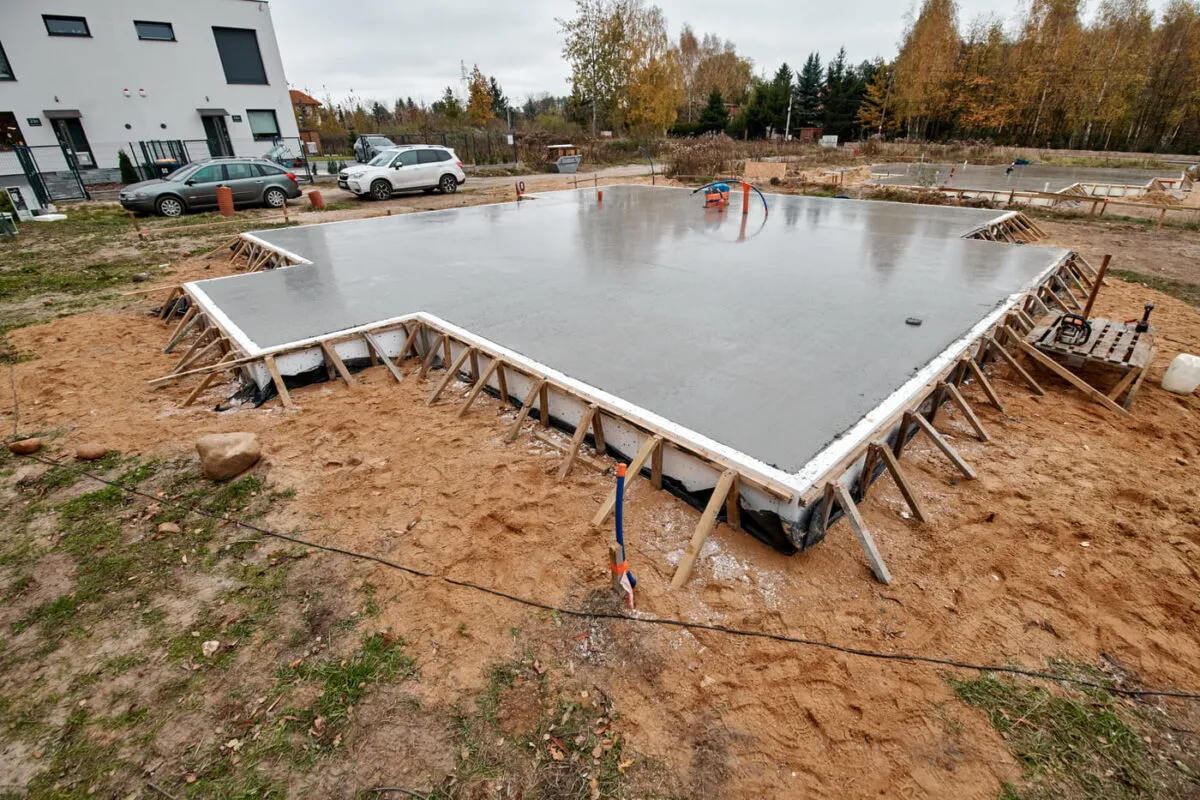

Ława fundamentowa czy płyta? Porównanie zużycia stali

Wybór rodzaju fundamentu ma kolosalne znaczenie dla ilości zużytej stali. Z moich obserwacji i danych technicznych wynika, że różnice są znaczące. Płyta fundamentowa jest zdecydowanie bardziej "stalochłonna" niż tradycyjne ławy. Wynika to przede wszystkim z konieczności zastosowania często dwuwarstwowego zbrojenia w płytach, co ma na celu przenoszenie większych momentów zginających. Poniżej przedstawiam szacunkowe zużycie stali na metr sześcienny betonu:

Rodzaj fundamentu	Szacunkowe zużycie stali (kg/m³ betonu)
Ławy fundamentowe	25-50 kg/m³
Płyta fundamentowa	40-60 kg/m³ (czasem do 150 kg/m³)

Jak rodzaj gruntu na działce wpływa na ilość zbrojenia?

Warunki gruntowe na działce to kolejny, niezwykle istotny czynnik, który projektant bierze pod uwagę przy wymiarowaniu zbrojenia. Grunty słabonośne, takie jak torfy, namuły czy grunty spoiste o niskiej nośności, wymagają znacznie solidniejszych fundamentów, a co za tym idzie większego zużycia stali zbrojeniowej. W takich przypadkach, aby zapewnić odpowiednią sztywność i rozłożenie obciążeń, zapotrzebowanie na stal może wzrosnąć nawet o 50% w stosunku do fundamentów posadowionych na gruntach o dobrej nośności. Dlatego tak ważne jest wykonanie badań geotechnicznych przed rozpoczęciem projektowania.

Wielkość, kształt i technologia budowy domu a wymagania konstrukcyjne

Nie tylko rodzaj fundamentu i grunt, ale także sama charakterystyka budynku ma bezpośredni wpływ na ilość stali. Duży dom, o skomplikowanej bryle, z wieloma kondygnacjami i ciężkimi ścianami murowanymi (np. z cegły pełnej czy betonu komórkowego o dużej gęstości), będzie generował znacznie większe obciążenia na fundamenty niż lekka konstrukcja szkieletowa czy mniejszy budynek parterowy. Każdy dodatkowy element, taki jak podpiwniczenie, ciężki dach (np. z dachówki ceramicznej), czy duże otwory okienne i drzwiowe, wymaga odpowiedniego wzmocnienia fundamentów. Wszystkie te czynniki są analizowane przez projektanta, który dobiera odpowiednie zbrojenie, aby zapewnić bezpieczeństwo i trwałość konstrukcji na lata.

Ile stali na ławy fundamentowe? Przykładowe wyliczenia

Jakie pręty i strzemiona są najczęściej stosowane w ławach? (fi12, fi6)

W typowych ławach fundamentowych domów jednorodzinnych najczęściej spotykamy się ze stalą żebrowaną klasy B500 (dawniej A-III lub A-IIIN) na zbrojenie główne, czyli te pręty, które przenoszą największe obciążenia. Ich średnice to zazwyczaj 12 mm, 14 mm lub 16 mm, w zależności od obciążeń i wymiarów ławy. Strzemiona, czyli elementy pomocnicze, które utrzymują pręty główne w odpowiedniej pozycji i zapobiegają ich wyboczeniu, są zazwyczaj wykonywane z prętów gładkich lub żebrowanych o mniejszej średnicy 6 mm lub 8 mm. Odpowiedni dobór średnic i klasy stali jest kluczowy dla prawidłowego funkcjonowania zbrojenia.

Szacunkowa ilość stali dla domu 100 m²: analiza krok po kroku

Dla domu o powierzchni użytkowej około 100 m² z tradycyjnymi ławami fundamentowymi, możemy przyjąć następujące szacunki, bazując na typowych rozwiązaniach projektowych. Przyjmując, że obwód fundamentów wynosi około 50-60 metrów bieżących, a ławy mają standardowe wymiary (np. 40x80 cm), łączne zużycie stali mieści się w przedziale 225-270 kg. Na tę ilość składają się przede wszystkim:

• Pręty główne (fi12): Około 170-210 kg. Są to zazwyczaj 4 pręty fi12 biegnące wzdłuż ławy, po dwa na górze i na dole.
• Strzemiona (fi6): Około 55-60 kg. Strzemiona fi6 są rozmieszczane co około 25-30 cm wzdłuż ławy, tworząc kosz zbrojeniowy.

Pamiętaj, że to są jedynie przykładowe wartości, które mogą się różnić w zależności od konkretnego projektu i warunków gruntowych.

Przykłady dla innych metraży: domy 80 m², 120 m² i 150 m²

Aby dać Ci szerszy obraz, przygotowałem szacunkowe ilości stali dla innych popularnych metraży domów jednorodzinnych, również z ławami fundamentowymi:

• Dom 80 m²: Około 225-270 kg stali (podobnie jak dla 100 m², ponieważ obwód fundamentów nie zawsze skaluje się liniowo z powierzchnią).
• Dom 120 m²: Około 315 kg stali (w tym około 250 kg prętów fi12 i 65 kg strzemion fi6).
• Dom 150 m²: Około 410 kg stali (w tym około 310 kg prętów fi12 i 100 kg strzemion fi6).

Jak widać, wraz ze wzrostem powierzchni domu, rośnie również zapotrzebowanie na stal, choć nie zawsze proporcjonalnie.

Prosty wzór na szacunkowe obliczenie: ile kg stali na metr bieżący ławy?

Szacowanie ilości stali w ławach fundamentowych najczęściej opiera się na zużyciu na metr sześcienny betonu. Przyjmuje się, że na 1 m³ betonu w ławach przypada około 25-50 kg stali. Aby skorzystać z tego wzoru, musisz najpierw obliczyć objętość betonu w swoich ławach (długość x szerokość x wysokość wszystkich ław). Następnie mnożysz tę objętość przez podany zakres zużycia stali. Szacowanie "na metr bieżący ławy" jest mniej precyzyjne, ponieważ ilość stali na metr bieżący zależy od wymiarów przekroju ławy i ilości prętów. Dla typowej ławy o wymiarach 40x80 cm, możemy orientacyjnie przyjąć około 4-5 kg stali na metr bieżący, ale jest to bardzo uproszczony szacunek.

Płyta fundamentowa: Kiedy wybrać i ile stali potrzebujesz?

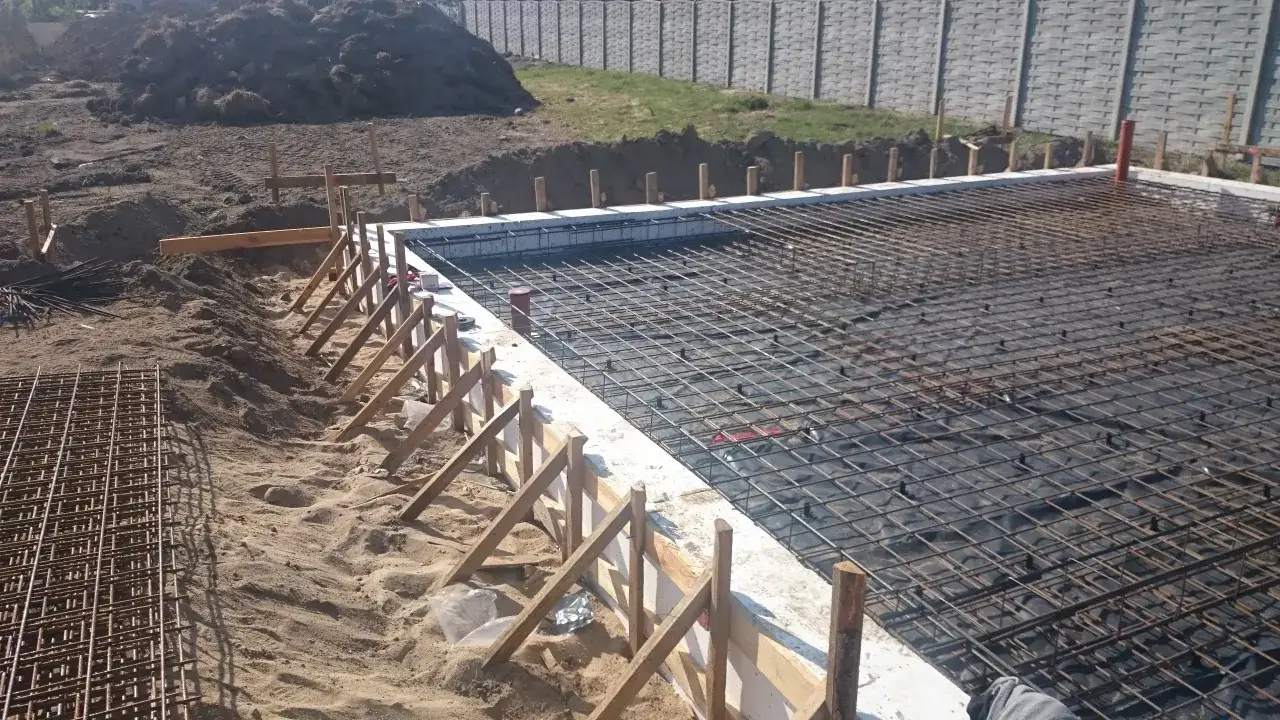

Dlaczego płyta fundamentowa jest "stalochłonna"? Rola podwójnego zbrojenia

Płyta fundamentowa, w przeciwieństwie do ław, rozkłada obciążenia z budynku na znacznie większej powierzchni gruntu. Jest to szczególnie korzystne na gruntach o niskiej nośności lub tam, gdzie występują nierównomierne osiadania. Jednak ta zaleta wiąże się z większym zużyciem stali. Płyta fundamentowa jest konstrukcją, która musi przenosić momenty zginające zarówno od góry, jak i od dołu, dlatego zazwyczaj wymaga zastosowania zbrojenia dwuwarstwowego siatki prętów ułożonej zarówno w dolnej, jak i w górnej części płyty. To podwójne zbrojenie, często wykonane z prętów o większej średnicy i gęstszym rozstawie, znacząco zwiększa ilość potrzebnego materiału w porównaniu do ław.

Szacunkowa ilość stali dla płyty pod dom 100 m²

Przyjmijmy, że budujesz dom o powierzchni 100 m² na płycie fundamentowej. Jeśli projekt przewiduje zbrojenie siatką z prętów fi12 rozmieszczonych co 15 cm, waga takiej siatki wynosi około 11,84 kg/m². Na jedną warstwę zbrojenia potrzebujesz więc około 100 m² * 11,84 kg/m² = 1184 kg stali. Ponieważ płyty fundamentowe zazwyczaj wymagają zbrojenia dwuwarstwowego (górą i dołem), całkowita ilość stali może wzrosnąć do około 2368 kg, czyli niemal 2,4 tony. Do tego dochodzą jeszcze pręty dystansowe i ewentualne dozbrojenia, więc realna ilość może wynieść nawet około 2500 kg. To pokazuje skalę różnicy w porównaniu do ław.

Porównanie kosztów stali: ława fundamentowa vs. płyta dla tego samego domu

Porównując orientacyjne ilości stali dla domu o powierzchni 100 m², widzimy wyraźną różnicę w potencjalnych kosztach. Dla ław fundamentowych szacowaliśmy zużycie na poziomie 225-270 kg. Natomiast dla płyty fundamentowej pod ten sam dom, przy zbrojeniu podwójnym, ilość stali może sięgnąć około 2500 kg. Jest to różnica rzędu dziesięciokrotności! Oczywiście, sama stal to nie wszystko dochodzi jeszcze koszt betonu, deskowania, robocizny, izolacji itd. Jednakże, jeśli chodzi o sam materiał zbrojeniowy, płyta fundamentowa jest zdecydowanie droższym rozwiązaniem. Wybór między ławami a płytą powinien być zawsze podyktowany warunkami gruntowymi i projektem konstrukcyjnym, a nie tylko chęcią oszczędności.

Jak czytać projekt i unikać błędów w zbrojeniu fundamentów?

Najważniejsze oznaczenia stali w projekcie budowlanym (klasa, średnica)

W projekcie budowlanym znajdziesz kluczowe informacje dotyczące stali zbrojeniowej. Najważniejsze to:

• Klasa stali: Zazwyczaj oznaczana jako B500 (dawniej A-III lub A-IIIN). Oznacza to stal o wysokiej wytrzymałości na rozciąganie.
• Średnica prętów: Oznaczana symbolem fi (Ø), np. fi12 (Ø12), fi6 (Ø6). Określa grubość pręta w milimetrach.
• Rozstaw prętów: Informuje, co ile centymetrów mają być ułożone pręty w siatce zbrojeniowej, np. "co 15 cm".
• Długość prętów: Często podawana w metrach.

Zrozumienie tych oznaczeń jest podstawą do prawidłowego zamówienia materiału i nadzoru nad pracami.

Otulina, zakłady i dozbrojenie narożników: na co zwrócić uwagę wykonawcy?

Jako inwestor, powinieneś być świadomy kluczowych zasad wykonawczych zbrojenia, które zapewniają jego trwałość i skuteczność:

• Otulina betonowa: To warstwa betonu, która chroni stal przed korozją i ogniem. Zgodnie z normą PN-EN 1992-1-1 (Eurokod 2), minimalna grubość otuliny dla fundamentów powinna wynosić co najmniej 5 cm. Należy ją zapewnić za pomocą specjalnych podkładek dystansowych. Brak odpowiedniej otuliny to jeden z najczęstszych błędów, prowadzący do szybkiej korozji zbrojenia.
• Zakłady prętów: Gdy pręty zbrojeniowe są za krótkie, aby pokryć całą długość elementu, muszą być łączone na zakład. Długość zakładu jest kluczowa dla zapewnienia ciągłości zbrojenia. Dla prętów fi12 minimalna długość zakładu to 50-70 cm. Zbyt krótkie zakłady mogą spowodować osłabienie konstrukcji w miejscu połączenia.
• Dozbrojenie narożników: Narożniki fundamentów to miejsca szczególnie narażone na koncentrację naprężeń. Projektant zawsze przewiduje tam dodatkowe zbrojenie (tzw. dozbrojenie narożników lub zbrojenie przypodporowe), które ma za zadanie wzmocnić te krytyczne punkty. Upewnij się, że wykonawca prawidłowo je wykonał.

Najczęstsze błędy w zbrojeniu fundamentów i jak ich unikać

Niestety, na budowach często spotykam się z błędami w zbrojeniu fundamentów. Oto te najczęstsze i wskazówki, jak ich unikać:

• Niedoszacowanie ilości stali: Wynika z braku projektu lub opierania się na niepewnych szacunkach. Unikaj: Zawsze bazuj na projekcie konstrukcyjnym.
• Ignorowanie warunków gruntowych: Brak badań geotechnicznych i niedostosowanie zbrojenia do słabego gruntu. Unikaj: Zleć badania gruntu i upewnij się, że projektant je uwzględnił.
• Zastosowanie niewłaściwej klasy lub średnicy stali: Użycie tańszej, słabszej stali lub prętów o mniejszej średnicy niż w projekcie. Unikaj: Sprawdzaj atesty stali i porównuj z projektem.
• Brak odpowiedniej otuliny betonowej: Zbrojenie leży bezpośrednio na gruncie lub jest zbyt blisko powierzchni. Unikaj: Stosuj podkładki dystansowe i kontroluj ich rozmieszczenie.
• Nieprawidłowe wykonanie zakładów i zbrojenia narożników: Zbyt krótkie zakłady lub brak dozbrojenia w newralgicznych miejscach. Unikaj: Dokładnie sprawdź te elementy z projektem przed betonowaniem.

Odbiór zbrojenia przez kierownika budowy: co musi zostać sprawdzone?

Przed betonowaniem fundamentów, zbrojenie musi zostać odebrane przez kierownika budowy. To kluczowy moment, którego nie wolno pomijać. Kierownik budowy, jako osoba odpowiedzialna za zgodność wykonania z projektem, musi sprawdzić szereg elementów, w tym:

• Zgodność średnic i klas stali z projektem.
• Prawidłowy rozstaw prętów głównych i strzemion.
• Długości zakładów prętów.
• Zapewnienie odpowiedniej otuliny betonowej za pomocą podkładek.
• Prawidłowe wykonanie dozbrojeń w narożnikach i pod ścianami.
• Czystość zbrojenia (brak rdzy, brudu, smarów).
• Stabilność ułożenia zbrojenia (czy nie przesunie się podczas betonowania).

Dopiero po pozytywnym odbiorze zbrojenia można przystąpić do betonowania. Pamiętaj, że jako inwestor masz prawo uczestniczyć w tym odbiorze!

Planowanie zakupu stali zbrojeniowej: praktyczne wskazówki

Jak obliczyć wagę stali na podstawie średnicy i długości prętów?

Aby precyzyjnie obliczyć wagę stali potrzebnej do zakupu, musisz znać całkowitą długość każdego typu pręta (o danej średnicy) wynikającą z projektu. Następnie korzystasz z tabel wagowych stali, które podają wagę 1 metra bieżącego pręta dla każdej średnicy. Na przykład:

• Pręt fi6: ok. 0,222 kg/mb
• Pręt fi8: ok. 0,395 kg/mb
• Pręt fi10: ok. 0,617 kg/mb
• Pręt fi12: ok. 0,888 kg/mb
• Pręt fi14: ok. 1,208 kg/mb
• Pręt fi16: ok. 1,578 kg/mb

Mnożąc całkowitą długość prętów danej średnicy przez ich wagę na metr bieżący, uzyskasz łączną wagę stali, którą należy zamówić. Pamiętaj, aby zawsze uwzględnić naddatek na odpady i ewentualne poprawki.

Czy warto kupować stal z zapasem i jak dużym?

Zdecydowanie warto kupować stal z niewielkim zapasem. Podczas cięcia i gięcia prętów zawsze powstają odpady, a także mogą zdarzyć się drobne błędy wykonawcze lub konieczność dozbrojenia jakiegoś elementu. Zapas na poziomie 5-10% całkowitej ilości stali jest rozsądnym rozwiązaniem. Pozwoli to uniknąć przestojów na budowie, które generują dodatkowe koszty i opóźnienia, wynikające z konieczności domawiania brakującego materiału. Lepiej mieć kilka prętów za dużo, niż czekać na dostawę jednego czy dwóch brakujących.

Przeczytaj również: Fundamenty: Jaka grubość styropianu zapewni ciepło i oszczędności?

Gdzie szukać aktualnych cen stali zbrojeniowej w Polsce?

Ceny stali zbrojeniowej potrafią być bardzo zmienne, dlatego zawsze warto monitorować rynek. Oto kilka miejsc, gdzie możesz szukać aktualnych informacji:

• Lokalne hurtownie budowlane i składy stali: To najpewniejsze źródło cen, często oferujące transport. Warto poprosić o wyceny z kilku miejsc.
• Internetowe porównywarki cen materiałów budowlanych: Niektóre portale agregują oferty od różnych dostawców.
• Portale branżowe i fora budowlane: Użytkownicy często dzielą się informacjami o cenach, choć zawsze należy je weryfikować.
• Bezpośredni kontakt z producentami lub dużymi dystrybutorami: Przy większych zamówieniach mogą zaoferować lepsze warunki.

Pamiętaj, aby zawsze pytać o cenę za tonę lub kilogram, a także o koszty transportu na plac budowy.
