Przepusty w fundamencie: Jak uniknąć błędów i kosztów? Poradnik

Jako doświadczony ekspert w branży budowlanej, wiem, że prawidłowe zaplanowanie i wykonanie przepustów instalacyjnych w fundamencie to jeden z tych etapów budowy domu, który często bywa niedoceniany, a jego pominięcie może generować ogromne problemy. W tym artykule skupię się na praktycznych aspektach, które pozwolą Ci uniknąć kosztownych błędów i zapewnić bezproblemowe doprowadzenie wszystkich niezbędnych mediów do Twojego przyszłego domu. Przygotuj się na solidną dawkę wiedzy, która uchroni Cię przed niepotrzebnym stresem i wydatkami.

Z mojego doświadczenia wynika, że prawidłowe zaplanowanie i wykonanie przepustów instalacyjnych w fundamencie jest absolutnie kluczowe dla całej budowy domu. To nie jest po prostu "jakiś tam detal", ale prawdziwa podstawa dla bezproblemowego doprowadzenia wszystkich mediów od wody, przez kanalizację, prąd, gaz, aż po nowoczesne instalacje, takie jak fotowoltaika czy pompy ciepła. Jeśli ten etap zostanie potraktowany po macoszemu, konsekwencje mogą być bardzo poważne i kosztowne.

Pominięcie lub złe umiejscowienie przepustów w fundamencie to jeden z najdroższych błędów, jakie można popełnić na budowie. Wyobraź sobie, że po wylaniu płyty fundamentowej lub ścian fundamentowych okazuje się, że brakuje przepustu na kanalizację, albo jest on w złym miejscu. Wówczas jedynym rozwiązaniem jest kucie betonu, co wiąże się z ogromnymi kosztami, opóźnieniami, a także osłabieniem konstrukcji. Często jest to błąd trudny lub wręcz niemożliwy do naprawienia bez poważnych ingerencji, które mogą zagrozić stabilności całego budynku.

Dlatego też, jako ekspert, zawsze podkreślam, że przepusty instalacyjne należy bezwzględnie zaplanować już na etapie projektu budowlanego. To moment, w którym masz pełną kontrolę nad układem instalacji i możesz przewidzieć wszystkie niezbędne przejścia. Każda zmiana po wylaniu fundamentów to problem, który będzie Cię kosztował czas i pieniądze. Planowanie musi nastąpić przed wylaniem fundamentów to złota zasada, której należy się trzymać.

Niezwykle ważne jest również dokładne zapoznanie się z projektem budowlanym i skoordynowanie rozmieszczenia przepustów z planowanym układem pomieszczeń oraz lokalizacją przyłączy zewnętrznych. Nie wystarczy tylko "mniej więcej" wiedzieć, gdzie co ma być. Musisz mieć pewność, że rury kanalizacyjne wychodzą dokładnie tam, gdzie będą stały toalety czy umywalki, a przyłącze wody znajdzie się w odpowiednim miejscu dla wodomierza. Zawsze zalecam weryfikację projektu z rzeczywistością na budowie czasem niewielkie przesunięcia mogą mieć duże znaczenie.

Rodzaje przepustów w fundamencie: przewodnik po instalacjach

Zacznijmy od jednego z najważniejszych i często największych przepustów tego dla kanalizacji. Standardowo, dla podejścia do budynku, czyli głównej rury odprowadzającej ścieki, stosuje się rury PVC o średnicy 160 mm. Natomiast dla pionów wewnętrznych, które będą prowadzić ścieki z poszczególnych pięter, wystarczą rury o średnicy 110 mm. Kluczowe jest, aby przepust był wykonany z odpowiednim spadkiem minimum 2% w kierunku przyłącza. To absolutnie niezbędne, by ścieki swobodnie spływały grawitacyjnie i nie dochodziło do zatorów.

Dla przyłącza wodociągowego, czyli rury doprowadzającej wodę do budynku, zazwyczaj stosuje się rury osłonowe, potocznie nazywane peszlami. Mogą to być peszle typu Arot lub rury gładkościenne o średnicy 50 mm lub 75 mm. Taka średnica rury osłonowej pozwala na swobodne wprowadzenie właściwej rury wodnej, która najczęściej ma średnicę PE 32 mm lub 40 mm. Pamiętaj, że kluczowe jest tutaj nie tylko wprowadzenie rury, ale przede wszystkim szczelne uszczelnienie przejścia, aby zapobiec przenikaniu wody gruntowej do budynku.

Wprowadzenie kabla zasilającego do budynku również wymaga odpowiedniego przepustu. Tutaj najczęściej używa się peszli karbowanych o średnicy 50-75 mm. Warto jednak pomyśleć szerzej. Coraz częściej przewiduję osobne przepusty na kable teletechniczne, takie jak internet, domofon czy system alarmowy. Nie zapominaj też o ewentualnym zasilaniu bramy wjazdowej, furtki czy oświetlenia ogrodu te kable również muszą mieć swoje przejścia przez fundament. Przewidzenie ich na etapie budowy to oszczędność kucia i wiercenia w przyszłości.

Przyłącze gazowe to instalacja, która podlega najbardziej rygorystycznym przepisom i normom bezpieczeństwa. Przepust musi być wykonany ze stalowej rury osłonowej, a przejście przez fundament musi być absolutnie szczelne. To nie jest zadanie dla amatora. Zawsze wymaga to uzgodnień z lokalną gazownią i musi być wykonane przez uprawnionego instalatora. Jakakolwiek pomyłka w tym miejscu może mieć tragiczne konsekwencje, dlatego nie ma tu miejsca na kompromisy.

Dodatkowe przepusty, o których nie możesz zapomnieć w nowoczesnym budownictwie

W nowoczesnym budownictwie, szczególnie w domach energooszczędnych, coraz częściej wymagane jest doprowadzenie powietrza do kominka lub kotła z zewnątrz budynku. To zapewnia efektywniejsze spalanie i nie zaburza bilansu wentylacyjnego domu. Do tego celu stosuje się rury o średnicy 110-160 mm, w zależności od mocy urządzenia i wymagań producenta. Zaplanowanie takiego przepustu na etapie fundamentów to podstawa komfortowego i bezpiecznego użytkowania kominka czy kotła.

Jeśli planujesz instalację odnawialnych źródeł energii, takich jak panele fotowoltaiczne czy pompa ciepła, musisz pamiętać o odpowiednich przepustach. Dla fotowoltaiki potrzebny będzie przepust na kable łączące panele na dachu z falownikiem, który zazwyczaj montowany jest wewnątrz budynku, np. w kotłowni lub garażu. Podobnie w przypadku pompy ciepła zarówno powietrznej, jak i gruntowej potrzebne będą przepusty na rury czynnika chłodniczego lub przewody zasilające. Przygotowanie fundamentu pod te instalacje to inwestycja w przyszłość i energooszczędność Twojego domu.

Choć wydaje się to drobnym detalem, przepusty do odprowadzenia skroplin są niezwykle ważne. Dotyczy to kotłów kondensacyjnych, systemów rekuperacji, a także klimatyzacji. Skropliny muszą być efektywnie odprowadzone do kanalizacji, a brak odpowiedniego przepustu może prowadzić do zawilgocenia ścian lub podłóg. To mały detal, ale jego pominięcie może generować duże problemy i niepotrzebne koszty napraw w przyszłości.

Uziom fundamentowy, czyli tak zwana bednarka, to kluczowy element instalacji odgromowej i uziemiającej w każdym budynku. Aby bednarka mogła zostać wyprowadzona z fundamentu i połączona z instalacją elektryczną wewnątrz domu, potrzebny jest odpowiedni przepust. Musi on być solidnie wykonany i zabezpieczony, aby zapewnić ciągłość i skuteczność uziomu przez lata.

Wybór materiałów, średnic i zasady montażu przepustów

• Rury PVC-U: Najczęściej stosowane do instalacji kanalizacyjnych. Są trwałe, odporne na korozję i chemikalia, a także stosunkowo łatwe w montażu. Ich gładka powierzchnia minimalizuje ryzyko osadzania się zanieczyszczeń.
• Rury osłonowe karbowane (peszle) z PE lub PP: Idealne do ochrony kabli elektrycznych, telekomunikacyjnych oraz rur wodnych. Ich elastyczność ułatwia prowadzenie instalacji, a karbowana struktura zwiększa odporność na uszkodzenia mechaniczne.
• Rury osłonowe gładkościenne z PE lub PP: Alternatywa dla peszli karbowanych, oferują większą sztywność i są często wybierane do rur wodnych, gdzie wymagana jest większa ochrona.
• Rury stalowe: Niezbędne do przepustów gazowych ze względu na ich wytrzymałość i odporność na uszkodzenia. Wymagają specjalistycznego montażu i uszczelnienia.
• Systemowe przejścia szczelne: To najbardziej zaawansowane rozwiązania, które gwarantują absolutną szczelność przejścia przez fundament, szczególnie w miejscach narażonych na wysoki poziom wód gruntowych. Składają się z kołnierzy, uszczelek i specjalnych mas.

Zawsze powtarzam moim klientom: średnica rury osłonowej powinna być o około 50% większa niż średnica rury przewodowej, którą będzie osłaniać. Dlaczego? Po pierwsze, ułatwia to montaż rury właściwej nie musisz się siłować z ciasnym przejściem. Po drugie, i to jest kluczowe, większa średnica daje Ci możliwość ewentualnej wymiany instalacji w przyszłości bez konieczności kucia fundamentów. Technologia idzie do przodu, a to, co dziś jest standardem, za 20 lat może wymagać modernizacji. Warto mieć taką rezerwę.

Rozmieszczenie przepustów musi być dokładnie zaplanowane w projekcie budowlanym. To nie jest coś, co można improwizować na placu budowy. Musisz mieć pewność, że lokalizacja przepustów jest skoordynowana z planowanym układem pomieszczeń gdzie będą stały urządzenia sanitarne, gdzie będą gniazdka, gdzie będzie kocioł. Równie ważne jest dopasowanie do lokalizacji przyłączy zewnętrznych. Błędy na tym etapie to gwarancja problemów i dodatkowych kosztów w przyszłości.

Jedną z najważniejszych zasad jest to, że przepusty muszą być zlokalizowane poniżej strefy przemarzania gruntu. W Polsce głębokość ta waha się od 0,8 m do 1,4 m, w zależności od regionu. Umieszczenie przepustów zbyt płytko naraża instalacje na uszkodzenia spowodowane zamarzającą wodą, co może prowadzić do pęknięć rur i poważnych awarii. Zawsze upewnij się, że Twój wykonawca zna i stosuje te normy.

Szczelność przepustów: ochrona fundamentów przed wodą

Tradycyjne metody uszczelniania, takie jak masy uszczelniające czy taśmy pęczniejące, są od lat stosowane na budowach. W pewnych sytuacjach, zwłaszcza gdy poziom wód gruntowych jest niski i nie ma ryzyka naporu wody, mogą być wystarczające. Masy uszczelniające tworzą elastyczną barierę wokół rury, a taśmy pęczniejące zwiększają swoją objętość w kontakcie z wodą, wypełniając szczeliny. Pamiętaj jednak, że ich skuteczność zależy od staranności wykonania i jakości użytych materiałów.

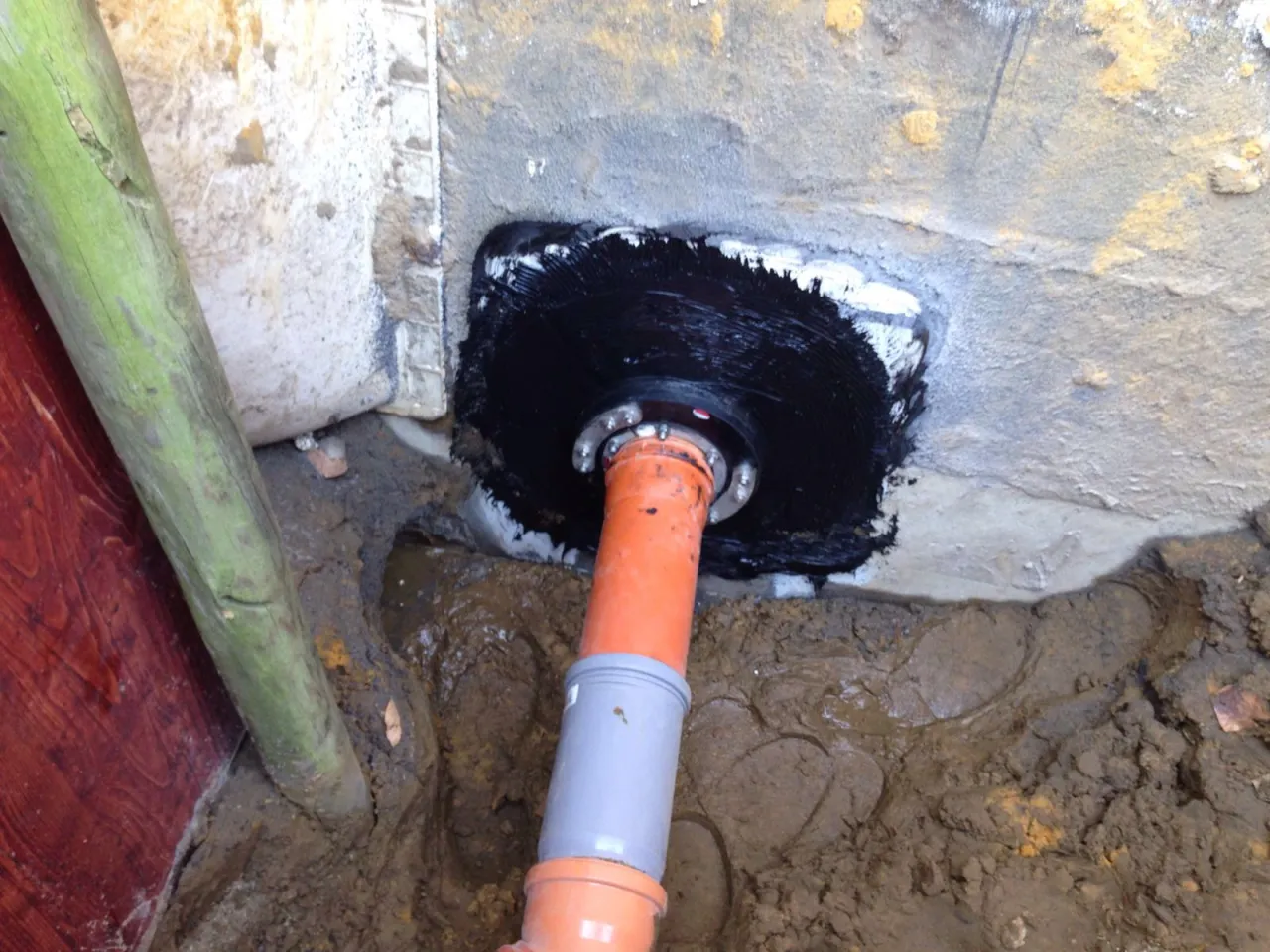

Jeśli zależy Ci na absolutnej pewności i maksymalnej ochronie przed wodą gruntową, zwłaszcza w miejscach o wysokim poziomie wód gruntowych lub w przypadku budynków podpiwniczonych, zdecydowanie polecam rozważenie inwestycji w nowoczesne, systemowe przejścia szczelne. Są to gotowe rozwiązania, które składają się z kołnierzy, uszczelek i specjalnych elementów montażowych, gwarantujących hermetyczne połączenie rury z fundamentem. To pewna inwestycja, która eliminuje ryzyko przecieków i zawilgocenia ścian.

• Niewłaściwe przygotowanie powierzchni: Powierzchnia betonu i rury musi być czysta, sucha i wolna od luźnych elementów przed nałożeniem uszczelniacza. Brak odpowiedniego przygotowania to prosta droga do nieszczelności.
• Zbyt mała ilość uszczelniacza: Oszczędzanie na materiałach uszczelniających to fałszywa oszczędność. Zawsze stosuj zalecaną przez producenta ilość.
• Niestaranne wykonanie: Uszczelnienie musi być wykonane równomiernie i dokładnie wokół całej rury. Każda luka to potencjalne miejsce przecieku.
• Brak ochrony przed uszkodzeniami mechanicznymi: Świeżo wykonane uszczelnienie jest podatne na uszkodzenia podczas dalszych prac budowlanych. Zabezpiecz je odpowiednio, np. poprzez obudowanie.
• Pominięcie uszczelnienia od wewnątrz i z zewnątrz: W zależności od systemu, uszczelnienie powinno być wykonane zarówno od strony zewnętrznej, jak i wewnętrznej fundamentu, aby zapewnić pełną ochronę.

Checklista przed zalaniem fundamentów: pytania do wykonawcy

Zanim beton zaleje fundamenty, musisz mieć absolutną pewność, że wszystko jest na swoim miejscu. Dokładnie sprawdź, czy liczba i lokalizacja wszystkich przepustów zgadza się z projektem budowlanym. Przejdź po obrysie fundamentu z projektem w ręku i zweryfikuj każdy pojedynczy przepust. Lepiej poświęcić na to godzinę teraz, niż żałować przez lata.

Nie ufaj ślepo. Zweryfikuj, czy wykonawca zastosował odpowiednie materiały i średnice rur osłonowych zgodnie z projektem i moimi zaleceniami. Czy do kanalizacji jest rura 160 mm, a do wody peszel 75 mm? Czy do gazu jest stalowa rura? Upewnij się, że nie ma tu żadnych odstępstw, które mogłyby zagrozić trwałości i funkcjonalności instalacji.

Ostatni, ale równie ważny punkt: upewnij się, że przepusty są prawidłowo zabezpieczone przed zabetonowaniem, uszkodzeniem lub zanieczyszczeniem w trakcie dalszych prac. Rury powinny być zaślepione, a ich położenie stabilne, aby beton nie mógł ich przesunąć ani zgnieść. To drobiazg, ale ma ogromne znaczenie dla bezproblemowego prowadzenia instalacji w przyszłości.
