Ten uziom nie jest detalem technicznym, który można dopisać na końcu robót. To od niego zależy skuteczność ochrony przeciwporażeniowej, praca ograniczników przepięć i zachowanie instalacji przy awarii albo wyładowaniu atmosferycznym. Poniżej wyjaśniam, jak działa połączenie z gruntem, jakie rozwiązania stosuje się w budynkach, jak je dobrać i które błędy najczęściej psują cały efekt.
Najważniejsze informacje o połączeniu z gruntem, zanim zaczniesz planować roboty
- To nie jest jeden uniwersalny element, tylko cały system dobrany do budynku, gruntu i sposobu ochrony.
- Najlepszy moment na wykonanie jest zwykle na etapie fundamentów, ale modernizację też da się zrobić rozsądnie.
- Skuteczność zależy nie tylko od metalowej części w gruncie, lecz także od połączeń wyrównawczych, przekrojów i pomiaru.
- Warunki techniczne dopuszczają wykorzystywanie metalowych konstrukcji budynku i zbrojenia fundamentów jako naturalnych elementów uziemiających.
- Bez odbioru i pomiaru nawet poprawnie wyglądająca instalacja może nie zapewniać oczekiwanego poziomu ochrony.
Co robi połączenie z gruntem w instalacji elektrycznej
Najprościej ujmując, chodzi o bezpieczne sprowadzenie energii zakłóceniowej do ziemi i o wyrównanie potencjałów w budynku. Nie chodzi o to, by „wypompować prąd do gruntu” w prostym, potocznym sensie, tylko o to, by w razie uszkodzenia izolacji, przepięcia albo wyładowania nie pojawiły się groźne różnice napięć na dostępnych metalowych częściach.
W praktyce taki układ współpracuje z przewodem ochronnym PE, główną szyną uziemiającą i połączeniami wyrównawczymi. Dzięki temu prąd uszkodzeniowy ma przewidywalną drogę, a zabezpieczenia mogą zadziałać szybciej i skuteczniej. To właśnie dlatego samo „wbicie metalu w ziemię” nie wystarcza. Liczy się ciągłość całego układu, a nie pojedynczy punkt kontaktu z gruntem.
Ja patrzę na to tak: jeśli instalacja ma być naprawdę bezpieczna, musi mieć wspólną referencję potencjału. Bez niej rośnie ryzyko porażenia, problemów z elektroniką i nieskutecznej ochrony przepięciowej. Z tego powodu połączenie z gruntem jest ważne zarówno w domach jednorodzinnych, jak i w halach, budynkach usługowych czy obiektach modernizowanych.
Ten mechanizm wyjaśnia też, dlaczego następny krok to dobór właściwego rozwiązania, a nie tylko zakup materiału „na oko”.
Jakie rozwiązania stosuje się najczęściej w budynkach
Warunki techniczne wskazują, że w budynkach można wykorzystywać metalowe konstrukcje, zbrojenie fundamentów i inne metalowe elementy umieszczone w fundamentach jako naturalne elementy uziemiające. W nowym obiekcie to zwykle najlepszy kierunek, bo rozwiązanie jest stabilne, trwałe i najmniej kłopotliwe w eksploatacji.
| Rozwiązanie | Kiedy ma sens | Najważniejsze zalety | Ograniczenia |
|---|---|---|---|
| Fundamentowe | Nowy budynek, etap stanu surowego | Dobra trwałość, mała podatność na uszkodzenia, brak późniejszych wykopów | Trzeba je zaplanować wcześnie i wykonać poprawnie przed zalaniem fundamentów |
| Pierścień otokowy | Nowa inwestycja lub modernizacja, gdy można wykonać wykop wokół obiektu | Łatwo go rozbudować, dobrze współpracuje z ochroną odgromową | Wymaga miejsca, robót ziemnych i sensownego prowadzenia trasy |
| Elektrody pionowe | Gdy brakuje miejsca albo grunt wymaga dołożenia kolejnych punktów | Można je dodawać etapami, dobrze sprawdzają się przy lokalnych poprawkach parametrów | Wynik mocno zależy od gruntu i głębokości osadzenia |
| Elektroda pozioma | Przy modernizacji i uzupełnianiu istniejącego systemu | Prostsza do wykonania niż rozwiązania wymagające głębokiego wiercenia | Bywa bardziej wrażliwa na sezonową zmianę wilgotności gruntu |
| Naturalne elementy konstrukcji | Gdy projekt przewiduje wykorzystanie zbrojenia lub metalowych części budynku | Ekonomiczne i trwałe, jeśli zachowana jest ciągłość elektryczna | Wymaga kontroli materiałów, połączeń i ochrony przed korozją |
W mojej ocenie najpewniejszym wyborem przy nowym obiekcie bywa uziom fundamentowy, bo pracuje w stabilnym środowisku betonu i nie wymaga późniejszego „doganiania” po wykończeniu budynku. Przy modernizacji częściej wygrywa pierścień otokowy albo zestaw elektrod pionowych, bo da się je dołożyć bez rozbierania całej konstrukcji.
To jednak nie jest decyzja „z katalogu”. W następnym kroku trzeba sprawdzić, co naprawdę decyduje o wyborze konkretnego rozwiązania.
Jak dobrać rozwiązanie do domu, hali albo modernizacji
Ja zaczynam od trzech pytań: czy to nowy budynek, jaka jest jakość gruntu i czy instalacja ma pracować tylko jako ochrona przeciwporażeniowa, czy także jako część ochrony odgromowej. Od odpowiedzi zależy, czy lepiej postawić na rozwiązanie w fundamencie, pierścień wokół obiektu, czy dołożenie elektrod pionowych.
W praktyce znaczenie mają przede wszystkim:
- rezystywność gruntu, czyli to, jak opornie grunt przewodzi prąd,
- wilgotność i sezonowość podłoża,
- długość, głębokość i rozmieszczenie elementów metalowych,
- układ sieci zasilającej, na przykład TN albo TT,
- obecność ochrony odgromowej i ograniczników przepięć,
- możliwość wykonania robót ziemnych bez kolizji z istniejącą infrastrukturą.
Nie szukałbym jednej magicznej wartości w omach, która „pasuje do wszystkiego”. W dobrze zaprojektowanej instalacji liczy się to, czy cały układ spełnia wymagania dla konkretnego obiektu. W układzie TT rola lokalnego połączenia z gruntem jest zwykle bardziej bezpośrednia niż w TN, ale w obu przypadkach kluczowe są poprawne połączenia, właściwe zabezpieczenia i pomiar po wykonaniu.
Przy modernizacji domów jednorodzinnych często wygrywa pragmatyzm: zamiast kłuć fundament, lepiej dołożyć rozwiązanie otokowe albo pionowe, o ile warunki działki na to pozwalają. W dużych obiektach dochodzi jeszcze kwestia ochrony odgromowej i dostępności serwisowej, więc projekt trzeba traktować jako całość, a nie jako pojedynczy przewód „do wbicia w ziemię”.
Skoro dobór zależy od warunków, warto zobaczyć, jak wygląda poprawne wykonanie krok po kroku.
Jak wygląda wykonanie krok po kroku
- Najpierw ocenia się projekt budynku, układ sieci, grunt i miejsce prowadzenia trasy. To moment, w którym najłatwiej uniknąć późniejszych kolizji.
- Następnie dobiera się typ rozwiązania i materiał. Tu nie warto improwizować, bo materiał i sposób połączeń mają wpływ na trwałość oraz korozję.
- Układa się element metalowy w gruncie albo w fundamencie tak, by zachować ciągłość elektryczną na całej trasie.

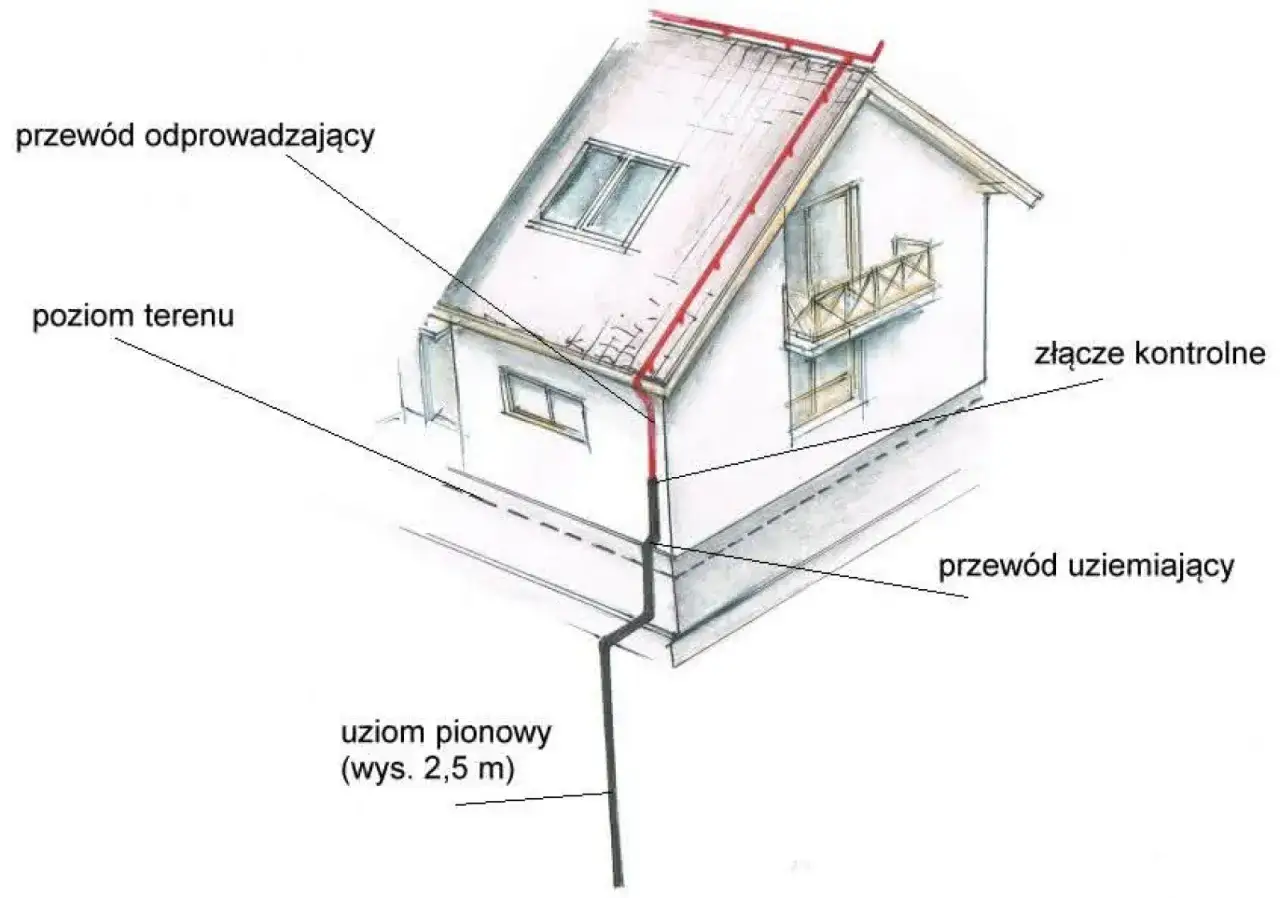

- Wyprowadza się połączenie do głównej szyny uziemiającej, najlepiej przez złącze kontrolne, żeby można było wykonać pomiar i późniejszy przegląd.
- Sprawdza się miejsca połączeń, zabezpiecza newralgiczne punkty i pilnuje zgodności materiałowej, bo niektóre zestawienia metali przyspieszają korozję.
- Na końcu wykonuje się pomiar i sporządza protokół. Bez tego nie ma pewności, że cały układ działa tak, jak zakładał projekt.
Najbardziej praktyczna rada, jaką daję inwestorom, jest prosta: zadbaj o dostęp do punktu kontrolnego zanim zniknie pod tynkiem, kostką albo zabudową. Późniejszy serwis bywa wtedy niepotrzebnie kosztowny i kłopotliwy.
Sam montaż to jednak dopiero połowa sukcesu. Druga połowa to unikanie błędów, które najczęściej psują skuteczność całego systemu.
Jakie błędy najczęściej obniżają skuteczność
| Błąd | Dlaczego szkodzi | Co zrobić lepiej |
|---|---|---|
| Wykorzystanie przypadkowych rur wodnych lub gazowych jako elementu uziemiającego | To ryzykowne, nie zawsze pewne i może prowadzić do korozji albo problemów eksploatacyjnych | Stosować dedykowany układ uziemiający, a metalowe instalacje łączyć tylko tam, gdzie przewiduje to projekt |
| Przerwanie ciągłości połączeń | Układ przestaje działać jako całość, więc prąd nie ma bezpiecznej drogi odpływu | Sprawdzić każdy zacisk, spaw i połączenie jeszcze przed zasypaniem lub zabudową |
| Zbyt płytkie prowadzenie elementu w suchej strefie gruntu | Parametry mocno zmieniają się sezonowo, a rezystancja rośnie | Dobrać głębokość i długość do warunków działki, a nie do „najłatwiejszego” montażu |
| Brak połączeń wyrównawczych | Pojawiają się niebezpieczne różnice potencjałów na metalowych częściach budynku | Połączyć system z główną szyną i uwzględnić metalowe instalacje w budynku |
| Niewłaściwy dobór materiałów i łączników | Korozja potrafi po kilku latach zniszczyć to, co wyglądało dobrze w dniu odbioru | Dopasować materiały do środowiska i unikać przypadkowych połączeń różnych metali |
| Brak pomiaru po wykonaniu | Nie ma potwierdzenia, że układ spełnia założenia projektu | Wykonać pomiar i zachować dokumentację odbiorową |
Najdroższy błąd pojawia się zwykle wtedy, gdy ktoś oszczędza na etapie niewidocznym, a potem próbuje naprawić wszystko po wykończeniu wnętrz i zagospodarowaniu terenu. To właśnie wtedy prosta poprawka zamienia się w serię kosztownych przeróbek.
Po wykonaniu i odbiorze zostaje jeszcze jedna rzecz, którą zbyt często traktuje się po macoszemu: regularna kontrola.
Pomiary i przeglądy pokazują, czy system naprawdę działa
GUNB przypomina, że co najmniej raz na 5 lat kontrola instalacji elektrycznej i piorunochronnej obejmuje m.in. sprawdzenie stanu sprawności połączeń, osprzętu, zabezpieczeń, środków ochrony przed porażeniem, oporności izolacji przewodów oraz uziemień instalacji i aparatów. To ważne, bo system, który dobrze wygląda w dniu odbioru, po latach eksploatacji może wymagać korekty albo naprawy.
W praktyce przy takich oględzinach sprawdza się zwykle trzy rzeczy: ciągłość połączeń, stan punktów kontrolnych i wynik pomiaru. Jeśli wynik odstaje od założeń projektowych, trzeba szukać przyczyny, a nie tylko „zamknąć temat protokołem”. Czasem problemem jest korozja, czasem uszkodzone połączenie, a czasem po prostu źle dobrany typ rozwiązania do konkretnego gruntu.
Do kontroli i pomiarów trzeba osoby z odpowiednimi kwalifikacjami, bo tu nie chodzi o formalność, tylko o bezpieczeństwo ludzi i trwałość instalacji. W dobrze prowadzonym obiekcie przegląd nie jest przykrym obowiązkiem, tylko ostatnim sprawdzeniem, czy system nadal robi to, do czego został zaprojektowany.
To prowadzi do najważniejszej praktycznej lekcji przy modernizacjach: największy efekt daje nie pojedynczy przewód, lecz dobrze złożony układ.
Przy modernizacji zyskuje cały układ, nie pojedynczy przewód
Gdy analizuję modernizację instalacji, patrzę równocześnie na główną szynę uziemiającą, połączenia wyrównawcze, ograniczniki przepięć, trasę przewodów i możliwość późniejszego serwisu. Dopiero taki zestaw daje realny wzrost bezpieczeństwa. Sama elektroda w gruncie bez reszty układu bywa tylko połową rozwiązania.
Jeśli planujesz remont, najlepiej uwzględnić ten temat już na etapie projektu albo stanu surowego. Wtedy łatwiej dobrać odpowiednią trasę, uniknąć kolizji z izolacją i wykończeniem oraz przygotować miejsce na punkt kontrolny. Po zamknięciu prac da się to nadal zrobić, ale koszt i zakres ingerencji rosną bardzo szybko.
Najbardziej praktyczna zasada jest prosta: im wcześniej zaplanujesz cały układ uziemiający, tym mniej improwizacji i poprawek na końcu. Przy budynkach to zwykle właśnie ten etap decyduje, czy instalacja będzie trwała, bezpieczna i wygodna w obsłudze przez lata.
