W praktyce rozłącznik bezpiecznikowy jest jednym z tych aparatów, które porządkują całą instalację już na wejściu: odcinają zasilanie, a jednocześnie chronią obwód przed skutkami przeciążenia i zwarcia. Najczęściej trafia do złącza, rozdzielnicy głównej albo do układów o większym prądzie, gdzie zwykłe „włącz/wyłącz” to za mało. Poniżej rozkładam temat na proste części: jak działa, gdzie ma sens, czym różni się od innych aparatów i na co patrzę przy doborze.
Ten aparat łączy odłączanie i ochronę obwodu
- Łączy funkcję odłączania obwodu z ochroną realizowaną przez wkładki topikowe.
- Najczęściej służy jako zabezpieczenie główne lub element rozdziału zasilania w rozdzielnicy.
- Daje bezpieczną przerwę izolacyjną, co ułatwia serwis i wymianę wkładek.
- Przy doborze liczą się: prąd znamionowy, napięcie pracy, liczba biegunów, typ wkładki i warunki zwarciowe.
- Najwięcej problemów powoduje zły dobór wkładki albo mylenie go ze zwykłym rozłącznikiem.

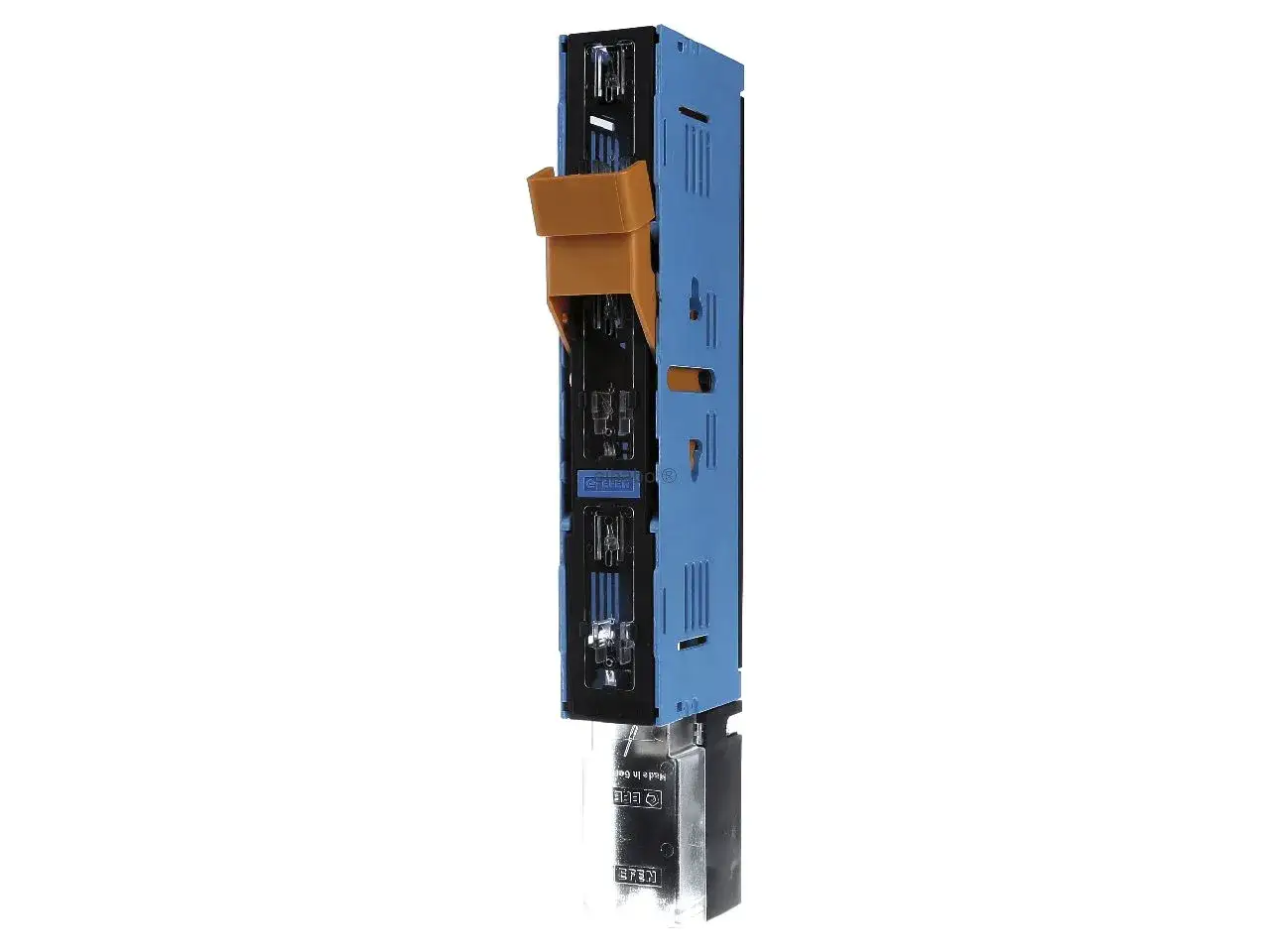

Jak działa i z czego się składa
Najprościej mówiąc, aparat ma dwa zadania. Po pierwsze pozwala bezpiecznie rozłączyć obwód pod obciążeniem, a po drugie zapewnia ochronę dzięki wkładkom topikowym, które reagują na prąd większy od dopuszczalnego. W chwili zadziałania wkładka przepala się i przerywa tor prądowy, a po rozłączeniu powstaje przerwa izolacyjna potrzebna do pracy serwisowej.
W typowej konstrukcji widzę trzy elementy, które mają znaczenie praktyczne: część łączeniową, komorę lub miejsce na wkładkę oraz osłony zacisków. Dla instalatora ważne jest nie tylko to, co aparat robi, ale też jak wygodnie da się go obsłużyć po latach eksploatacji. Jeśli wymiana wkładki jest kłopotliwa albo dostęp do zacisków jest słaby, to w serwisie szybko wychodzą ograniczenia taniego rozwiązania.
Wkładka topikowa nie jest detalem „do odhaczenia”. To ona decyduje o charakterystyce ochrony, czasie zadziałania i o tym, czy instalacja poradzi sobie z prądami rozruchowymi, na przykład przy silnikach, pompach czy większych zasilaczach. Właśnie dlatego przy tym aparacie tak ważny jest nie tylko sam prąd znamionowy, ale też dobór konkretnego typu wkładki.

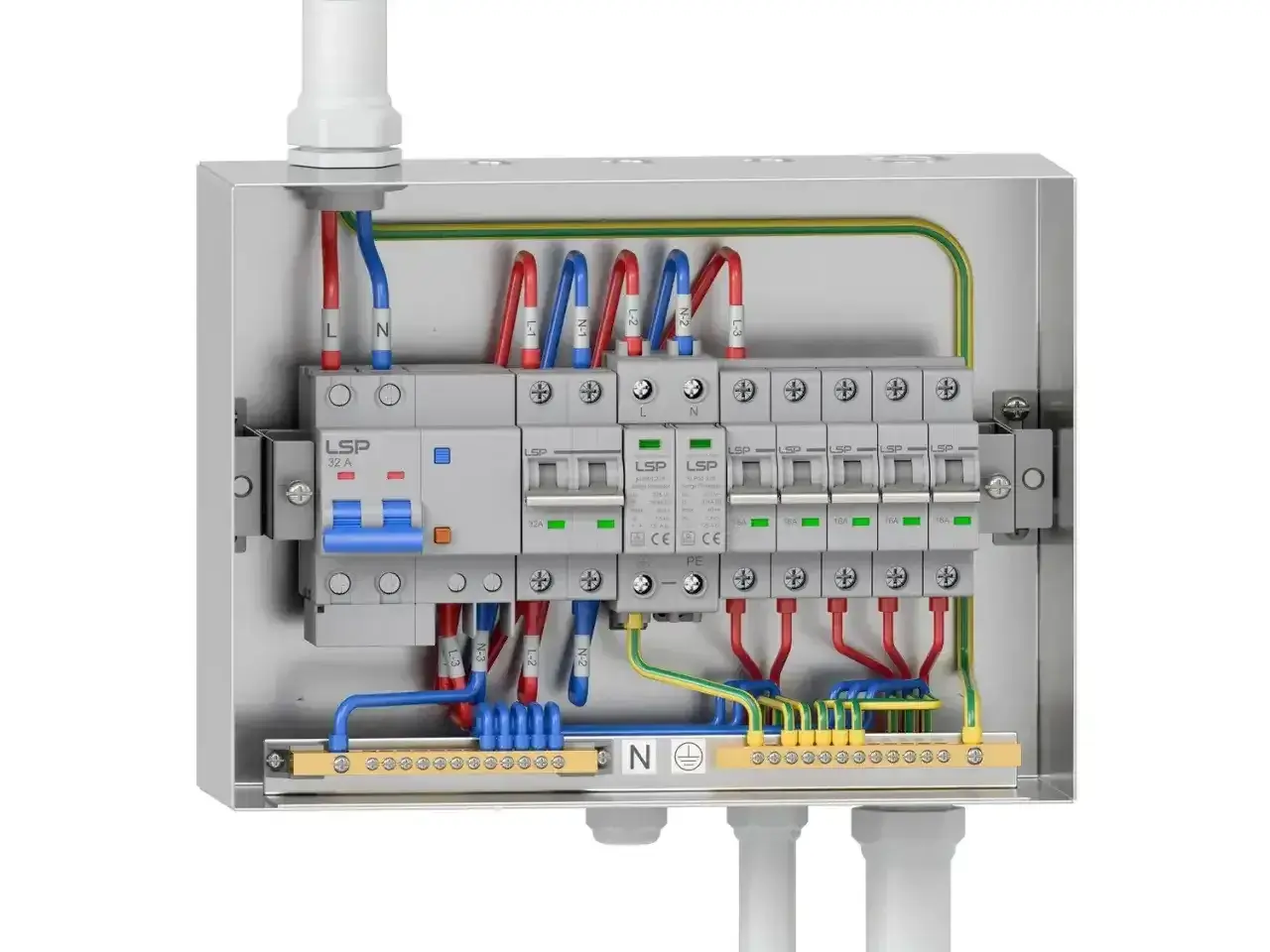

Gdzie sprawdza się najlepiej w instalacjach budynków i obiektów technicznych
Najczęściej stosuję go tam, gdzie potrzebne jest mocne, przewidywalne zabezpieczenie główne. W budynkach będzie to zwykle złącze lub rozdzielnica główna, w obiektach technicznych i przemysłowych - sekcje zasilające maszyny, rozdzielnice piętrowe, układy sterowania albo obwody o większych prądach. W większych wykonaniach spotyka się zakresy od kilkudziesięciu do kilkuset amperów, a w rozwiązaniach przemysłowych nawet do 800 A.
W modernizacjach starych obiektów taki aparat ma jeszcze jedną zaletę: pomaga uporządkować sytuację, w której instalacja była przez lata rozbudowywana bez spójnej logiki zabezpieczeń. Zamiast kilku przypadkowych aparatów dostaję jeden punkt odcięcia i jedną, czytelną zasadę ochrony. To nie rozwiązuje wszystkich problemów starej instalacji, ale bardzo pomaga, jeśli reszta projektu jest policzona porządnie.
W praktyce najbardziej cenię go tam, gdzie dostęp do rozdzielnicy ma mieć tylko uprawniony personel, a sama instalacja pracuje pod wyraźnym obciążeniem. W domach jednorodzinnych pojawia się rzadziej niż w obiektach usługowych czy przemysłowych, bo zwykle wystarczają inne aparaty, ale przy większych przyłączach różnica szybko staje się odczuwalna.
Czym różni się od rozłącznika izolacyjnego i wyłącznika nadprądowego
| Aparat | Co robi | Czego nie robi | Kiedy ma sens |
|---|---|---|---|
| Rozłącznik izolacyjny | Odłącza obwód i tworzy przerwę izolacyjną | Nie zapewnia ochrony przeciążeniowej ani zwarciowej sam z siebie | Gdy potrzebuję bezpiecznego odcięcia, a ochronę zapewnia osobny aparat |
| Aparat z wkładkami topikowymi | Odłącza obwód i chroni go przez wkładki topikowe | Nie zastępuje poprawnego projektu selektywności | Gdy chcę połączyć funkcję rozłączania z ochroną główną |
| Wyłącznik nadprądowy | Samoczynnie wyłącza przy przeciążeniu lub zwarciu | Zwykle nie pełni roli głównego aparatu dla większych prądów | W obwodach końcowych, typowych dla mieszkań i mniejszych odbiorów |
| Wyłącznik mocy z wyzwalaczem | Łączy funkcję ochronną z łączeniową, często w większych mocach | Nie zawsze ma prostotę i kosztową przewidywalność wkładek topikowych | W większych rozdzielnicach i instalacjach przemysłowych |
Najważniejsza różnica jest prosta: jeśli potrzebuję tylko odciąć obwód, wybieram rozłącznik izolacyjny. Jeśli chcę jednocześnie mieć ochronę zwarciową i przeciążeniową w jednym miejscu, lepiej sprawdza się wariant z wkładkami topikowymi. Wyłącznik nadprądowy działa dobrze w mniejszych obwodach, ale przy większych prądach i wyższych wymaganiach selektywności jego rola bywa po prostu inna.
Jak dobieram go do konkretnej instalacji
Dobór zaczynam od danych, nie od katalogu. Sprawdzam prąd roboczy obwodu, napięcie pracy, spodziewany prąd zwarciowy w punkcie montażu i typ odbiorników. Dopiero potem patrzę na liczbę biegunów, format wkładek i sposób montażu. W praktyce to właśnie te parametry decydują, czy aparat będzie pracował spokojnie przez lata, czy stanie się źródłem ciągłych interwencji.
W kartach katalogowych zwracam uwagę także na kategorię użytkowania, bo inna jest dla obciążeń mieszanych, a inna dla silnikowych. Jeśli w opisie pojawia się standard PN-EN 60947-3, wiem przynajmniej, że mówimy o aparacie łączeniowym opisanym w porządnym, branżowym porządku. W praktyce spotykam zarówno mniejsze wykonania rzędu 16-125 A, jak i rozwiązania przemysłowe sięgające kilkuset amperów, a nawet 800 A. Przy napięciu też nie ma miejsca na zgadywanie: w katalogach pojawiają się wartości 415 V, 690 V i oczywiście typowe sieci 230/400 V.
Najważniejsze kryteria można ułożyć tak:
| Parametr | Co sprawdzam w praktyce | Dlaczego to ma znaczenie |
|---|---|---|
| Prąd znamionowy | Czy aparat ma zapas względem normalnego obciążenia, ale nie jest przewymiarowany | Zbyt mały będzie wybijał bez powodu, zbyt duży nie ochroni instalacji jak trzeba |
| Napięcie znamionowe | Czy pasuje do sieci 230/400 V albo innych warunków pracy | To podstawowy warunek bezpieczeństwa i zgodności z układem |
| Liczba biegunów | 1, 2, 3 albo 4 - zależnie od układu z neutralnym | Decyduje o tym, które tory są odłączane i czy układ jest poprawnie izolowany |
| Rozmiar wkładki | Na przykład NH00, NH0, NH1, NH2 lub NH3 | Nie każda wkładka pasuje do każdej podstawy, a pomyłka kończy się przeróbkami |
| Prąd zwarciowy | Jaka energia zwarcia może pojawić się w punkcie instalacji | To chroni aparat i całą rozdzielnicę przed uszkodzeniem |
| Warunki montażu | Miejsce na obudowę, dostęp serwisowy, wentylacja, oznaczenia | Serwis ma być szybki i bezpieczny, a nie „na siłę” |
Jeżeli obwód zasila silnik, pompę albo urządzenie z dużym prądem rozruchowym, nie dobieram wkładki wyłącznie do prądu znamionowego odbiornika. Trzeba uwzględnić charakter pracy, bo inaczej aparat będzie niepotrzebnie reagował na chwilowe piki albo odwrotnie - okaże się zbyt łagodny wobec realnego zagrożenia.
Najczęstsze błędy, które później kosztują najwięcej
- Dobór wkładki „na zapas” zamiast według obliczeń.
- Mylenie funkcji rozłączania z pełną ochroną całej instalacji.
- Zbyt mało miejsca w rozdzielnicy na bezpieczną wymianę wkładek i dostęp serwisowy.
- Brak sprawdzenia selektywności, czyli tego, czy przy awarii zadziała właściwy aparat, a nie cały pion albo cały budynek.
- Mieszanie elementów z różnych systemów bez sprawdzenia zgodności producenta.
- Bagatelizowanie stanu styków, zacisków i połączeń, które z czasem się grzeją i luzują.
W praktyce najgroźniejszy jest pierwszy błąd. Zbyt duża wkładka topikowa wygląda niewinnie, ale potrafi oddać ochronę przewodu w ręce przypadku. A jeśli jeszcze dojdzie do tego słaby montaż albo brak kontroli połączeń, to instalacja zaczyna tracić margines bezpieczeństwa szybciej, niż widać to na pierwszy rzut oka.
Co sprawdzam przed modernizacją rozdzielnicy
Przy modernizacji nie zaczynam od pytania „jaki aparat kupić”, tylko od pytania „co ta rozdzielnica naprawdę ma obsłużyć”. Zbieram dane o mocy przyłączeniowej, rodzaju odbiorów, przekrojach przewodów, spodziewanym prądzie zwarciowym i miejscu, w którym aparat ma pracować. Dopiero wtedy widać, czy potrzebny jest prosty rozłącznik, wersja z wkładkami topikowymi, czy zupełnie inna architektura zabezpieczeń.
Sprawdzam też warunki bardzo przyziemne: czy jest miejsce na obsługę, czy obudowa pozwala na wygodną wymianę wkładki, czy opisane są tory zasilania i odpływu oraz czy personel będzie miał do aparatu realny dostęp bez ryzykownych gimnastyk. To brzmi banalnie, ale właśnie te szczegóły decydują, czy późniejsza eksploatacja będzie spokojna.
Jeśli instalacja ma być modernizowana w 2026 roku, najrozsądniej jest potraktować ten aparat jako element większej układanki, a nie jako pojedynczy zakup. Dobrze dobrane zabezpieczenie główne upraszcza serwis, poprawia czytelność rozdzielnicy i zmniejsza ryzyko błędów przy awarii. Źle dobrane tylko przesuwa problem w czasie, a czasem jeszcze go pogłębia.
