Stacja transformatorowa jest jednym z tych elementów infrastruktury, o których rzadko myśli się na co dzień, dopóki nie pojawia się temat przyłącza, modernizacji budynku albo przebudowy sieci. W praktyce to właśnie ona decyduje o tym, czy energia z sieci średniego napięcia trafi do instalacji 230/400 V w stabilny i bezpieczny sposób. W tym tekście pokazuję, jak działa taki obiekt, jakie są jego najpopularniejsze odmiany w Polsce, kiedy trzeba go uwzględnić w projekcie i na co uważać przy montażu oraz eksploatacji.
Najważniejsze fakty przed wejściem w projekt
- Najczęściej chodzi o obiekt, który obniża napięcie z 15 lub 20 kV do 400 V i zasila budynki, osiedla albo zakłady.
- Na wynik całej inwestycji wpływa nie tylko transformator, ale też rozdzielnice, uziemienie, chłodzenie i zabezpieczenia.
- W Polsce spotyka się przede wszystkim wersje słupowe, kontenerowe i budynkowe, a wybór zależy od mocy, miejsca i dostępności serwisowej.
- Dla wolno stojących, parterowych obiektów o powierzchni zabudowy do 35 m2 zwykle wchodzi w grę zgłoszenie, ale szczegóły trzeba sprawdzić dla konkretnej działki i zakresu robót.
- Najczęstsze błędy to zbyt mała rezerwa mocy, słaba wentylacja, brak miejsca na obsługę i niedoszacowanie prac ziemnych.
Jak działa taki węzeł i z czego się składa
Najprościej patrzę na niego jak na bufor między siecią a instalacją wewnętrzną. Jak podaje PSE, napięcie na kolejnych etapach przesyłu i dystrybucji jest zmieniane stopniowo, a lokalny węzeł domyka ten proces na poziomie użytecznym dla odbiorcy. SN, czyli średnie napięcie, to zazwyczaj 15 lub 20 kV, a po stronie nN dostajemy najczęściej 230/400 V.
W praktyce nie ma znaczenia sam transformator, jeśli reszta układu jest zrobiona przypadkowo. O jakości działania decyduje cały zestaw urządzeń, bo to on odpowiada za bezpieczeństwo, selektywność zabezpieczeń i stabilność zasilania.
| Element | Za co odpowiada | Na co zwracam uwagę |
|---|---|---|
| Transformator | Obniża napięcie z SN do nN | Moc znamionowa, sposób chłodzenia, rodzaj izolacji |
| Rozdzielnica SN | Przyjmuje zasilanie i chroni stronę średniego napięcia | Liczba pól, aparatura łączeniowa, selektywność zabezpieczeń |
| Rozdzielnica nN | Rozprowadza energię do obwodów odbiorczych 230/400 V | Prąd znamionowy, rezerwa pól, możliwość dalszej rozbudowy |
| Uziemienie | Odprowadza prądy uszkodzeniowe i wyrównuje potencjały | Ciągłość połączeń, jakość wykonania, pomiary rezystancji |
| Ograniczniki przepięć | Chronią urządzenia przed przepięciami i udarami | Dobór do napięcia i możliwie krótkie połączenia z uziemieniem |
| Wentylacja i układ potrzeb własnych | Odprowadzają ciepło i zasilają automatykę, oświetlenie oraz sygnalizację | Sprawny przepływ powietrza, dostęp serwisowy, zasilanie rezerwowe |
| Układ pomiarowy | Mierzy energię potrzebną do rozliczeń i nadzoru pracy | Łatwy dostęp, poprawne miejsce montażu, zgodność z wymaganiami operatora |
Właśnie dlatego zaczynam od schematu jednokreskowego, a dopiero potem patrzę na katalog urządzeń. Jeśli w projekcie nie ma miejsca na rezerwę, chłodzenie albo poprawne prowadzenie kabli, sama tabliczka znamionowa nie uratuje inwestycji. To naturalnie prowadzi do pytania, jaki wariant obiektu ma sens w danym miejscu.
Jakie rozwiązania spotyka się najczęściej w Polsce
W praktyce wybór zależy od miejsca, mocy i sposobu obsługi. W zabudowie miejskiej częściej wygrywa wersja kompaktowa, przy większych zakładach dochodzi większa moc i wygoda serwisu, a na prostszych odcinkach sieci nadal spotyka się rozwiązania słupowe.
| Typ | Gdzie sprawdza się najlepiej | Największy plus | Największe ograniczenie |
|---|---|---|---|
| Słupowa | Tereny o mniejszym zapotrzebowaniu, rozproszona zabudowa, sieć liniowa | Niska zajętość terenu i prostsza konstrukcja | Gorszy komfort obsługi i mniejsza elastyczność rozbudowy |

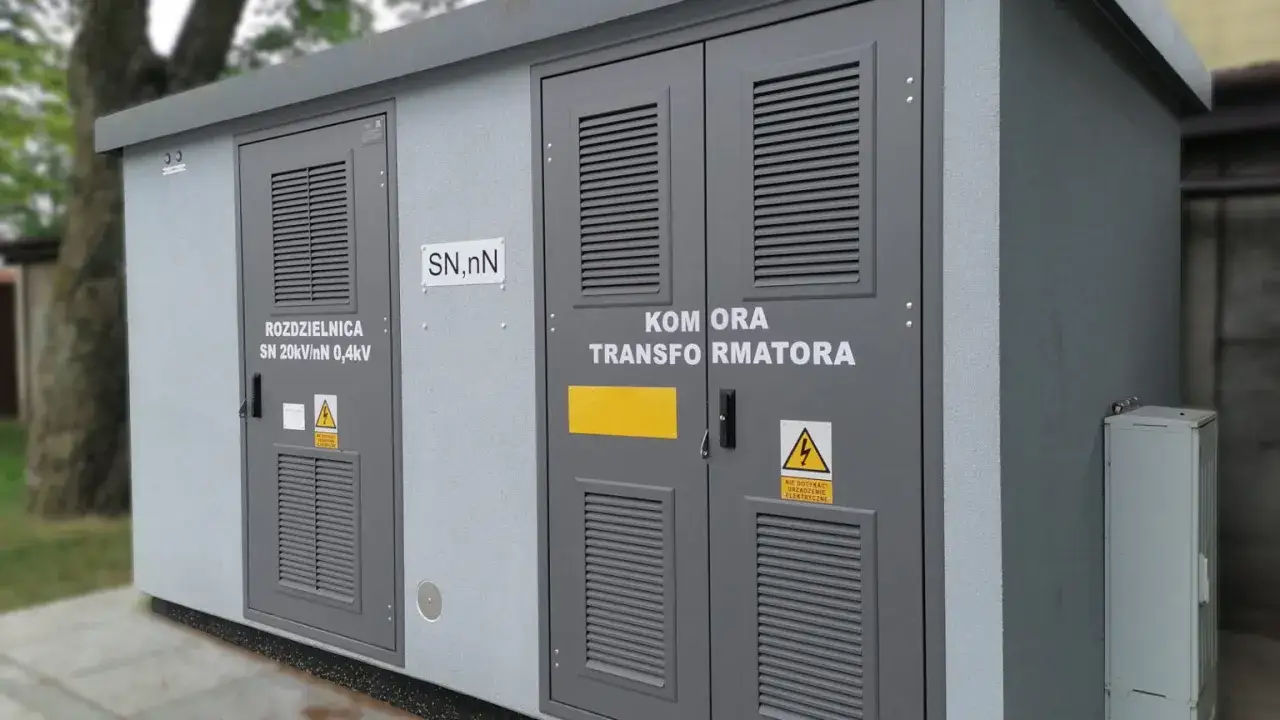

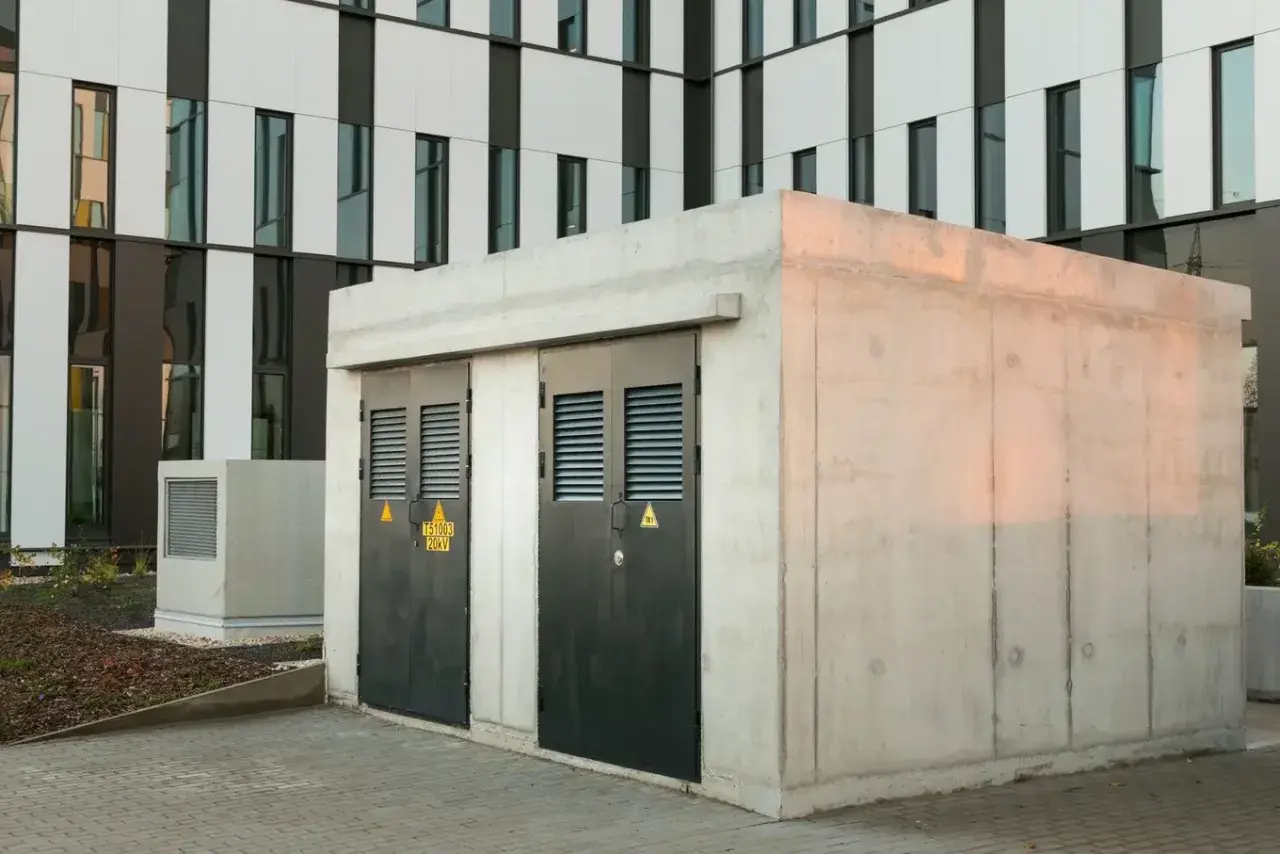

| Kontenerowa lub prefabrykowana | Osiedla, parki przemysłowe, obiekty usługowe, nowe inwestycje | Szybki montaż i dobra powtarzalność wykonania | Wymaga miejsca na ustawienie, transport i fundament |
| Budynek lub obiekt wydzielony | Większe zakłady, kompleksy usługowe, miejsca z większymi wymaganiami ppoż. lub akustycznymi | Wygodny serwis i większa swoboda aranżacji wnętrza | Wyższy koszt i dłuższy etap projektowy |
Przeczytaj również: Jakie płytki na podjazd? Wybierz mądrze! Poradnik eksperta.
Suchy czy olejowy
Różnicę robi też sam transformator. Suchy bywa lepszym wyborem tam, gdzie ważniejsze są niższe wymagania przeciwpożarowe i brak oleju w obiegu, na przykład wewnątrz budynków. Olejowy często korzystniej wypada przy większych mocach i w klasycznych realizacjach kontenerowych, ale wymaga bardzo dobrego podejścia do zabezpieczenia przed wyciekiem, wentylacji i odprowadzenia ciepła. Nie ma tu jednej odpowiedzi dla wszystkich, więc ja zawsze patrzę jednocześnie na moc, lokalizację i przyszłe utrzymanie ruchu.
Im lepiej dopasowany wariant, tym mniej niespodzianek na etapie montażu i późniejszej eksploatacji. A to od razu prowadzi do najważniejszego pytania z perspektywy inwestora: kiedy taki obiekt trzeba wpisać w projekt od początku.
Kiedy trzeba ją uwzględnić w projekcie budynku lub osiedla
Najczęściej wtedy, gdy sama sieć albo istniejące przyłącze nie są w stanie bezpiecznie obsłużyć planowanego obciążenia. Dotyczy to zwłaszcza nowych osiedli, magazynów, hal produkcyjnych, obiektów handlowych, ładowarek dużej mocy oraz modernizacji budynków, w których pojawiają się nowe odbiorniki: pompy ciepła, wentylacja mechaniczna, automatyka albo rozbudowana infrastruktura IT.
Z punktu widzenia procedur budowlanych ważny jest też tryb formalny. GUNB wskazuje, że wolno stojące parterowe budynki stacji i kontenerowe stacje do 35 m2 co do zasady można realizować na zgłoszenie, ale to nie zwalnia z projektu, uzgodnień branżowych ani sprawdzenia warunków dla konkretnej działki. W praktyce liczy się również zgodność z warunkami przyłączenia wydanymi przez operatora sieci.
- Gdy planujesz większy pobór mocy, obiekt trzeba przewidzieć wcześniej, a nie po zamknięciu architektury.
- Gdy działka jest oddalona od istniejącej infrastruktury, rośnie znaczenie trasy kablowej i miejsca na urządzenia.
- Gdy budynek ma obsługiwać obciążenia krytyczne, warto od razu myśleć o rezerwie i układach redundancji.
- Gdy modernizujesz starszy obiekt, często okazuje się, że prostsze jest przeprojektowanie zasilania niż dokładanie kolejnych obejść.
Jeśli mam wskazać najczęstszy błąd inwestora, to jest nim założenie, że wystarczy „jakiś większy transformator”. W praktyce decyduje układ całej infrastruktury, a nie tylko moc jednego urządzenia. Skoro wiemy, kiedy obiekt jest potrzebny, trzeba przejść do samego procesu przygotowania.
Jak przygotować projekt, montaż i odbiór
Ja zawsze zaczynam od bilansu mocy i warunków przyłączenia. Dopiero potem sprawdzam, jak poprowadzić trasy kablowe, gdzie ustawić obiekt, jak rozwiązać wentylację i czy zostawić miejsce na przyszłą rozbudowę. W praktyce często warto zostawić rezerwę mocy i przestrzeni, jeśli obiekt ma się rozwijać, bo późniejsze dokładanie pól i przeróbki budowlane są zwykle droższe niż rozsądne przewidzenie tego na starcie.
- Najpierw zbieram dane wejściowe: moc obciążenia, profil pracy, plan rozwoju obiektu, wymagania operatora i ograniczenia działki.
- Potem robię schemat jednokreskowy, czyli uproszczony rysunek pokazujący, jak energia przepływa przez całą instalację i gdzie działają zabezpieczenia.
- Następnie ustalam lokalizację obiektu, dostęp serwisowy, miejsce na rozładunek transformatora oraz strefy pod trasy kablowe i uziemienie.
- W kolejnym kroku dopinam roboty budowlane: fundament, przepusty, kanalizację kablową, uziom, dojścia i ewentualną ochronę ppoż.
- Na końcu montuję urządzenia, ustawiam zabezpieczenia i wykonuję pomiary odbiorcze, w tym sprawdzenie ciągłości, izolacji i działania automatyki.
W odbiorze nie chodzi o „papierowe zamknięcie sprawy”, tylko o to, czy urządzenia rzeczywiście zachowują się tak, jak zaprojektowano. Zabezpieczenia muszą działać selektywnie, czyli wyłączyć tylko uszkodzony fragment, a nie połowę obiektu. Jeśli projekt obejmuje kable średniego napięcia, zwracam też uwagę na zakończenia kablowe, mufy oraz poprawny sposób ich ułożenia i oznaczenia.
Po stronie technicznej warto pamiętać o kilku rzeczach, które często wychodzą dopiero przy uruchomieniu: sprawnej wentylacji komory, właściwym prowadzeniu przewodów ochronnych, dostępności układu pomiarowego oraz poprawnie dobranych nastawach zabezpieczeń. To właśnie ten etap najczęściej decyduje o tym, czy obiekt będzie przewidywalny w eksploatacji. A po uruchomieniu zaczyna się etap, który najczęściej decyduje o kosztach w całym cyklu życia.
Eksploatacja, przeglądy i błędy, które później kosztują najwięcej
Po uruchomieniu temat nie znika. Najwięcej problemów bierze się nie z samego transformatora, lecz z tego, że ktoś nie zostawił miejsca na serwis, nie przewidział zanieczyszczeń albo nie ustawił poprawnie zabezpieczeń. W praktyce regularna kontrola jest ważniejsza niż doraźne gaszenie pojedynczych awarii.
- Zbyt mała rezerwa mocy powoduje przeciążenia już przy pierwszym większym wzroście zapotrzebowania.
- Brak wentylacji prowadzi do przegrzewania i skraca żywotność urządzeń.
- Słabe albo niedokładnie wykonane uziemienie pogarsza bezpieczeństwo i skuteczność ochrony przeciwprzepięciowej.
- Niedoszacowanie hałasu i drgań potrafi wywołać problemy w obiektach usługowych lub mieszkaniowych.
- Brak dostępu serwisowego utrudnia wymianę transformatora, rozdzielnicy albo nawet zwykły przegląd.
- Odkładanie pomiarów po modernizacji sprawia, że drobne błędy urastają do poważnych awarii.
Najbardziej praktyczna zasada, jaką stosuję, jest prosta: po każdej większej zmianie trzeba ponownie sprawdzić pomiary, nastawy zabezpieczeń i sposób pracy układu pod obciążeniem. Jeśli do tego dochodzi infrastruktura krytyczna, nie zostawiałbym też tematu bez planu awaryjnego na wypadek wyłączenia albo prac serwisowych. To prowadzi już do najważniejszego pytania: kiedy taka inwestycja naprawdę się broni.
Co naprawdę decyduje o sensie takiego rozwiązania
Największą różnicę robi nie sama moc urządzenia, ale dopasowanie całego układu do realnych potrzeb obiektu. Jeśli w projekcie od początku uwzględnisz przyszłą rozbudowę, wygodny serwis i prawidłowe zabezpieczenia, zyskujesz stabilne zasilanie, mniej przestojów i mniejsze ryzyko kosztownych przeróbek za kilka lat.
- Najwięcej sensu ma wtedy, gdy obiekt ma rosnąć razem z potrzebami użytkowników.
- Najwięcej oszczędza wtedy, gdy nie trzeba później rozbierać świeżo oddanych elementów budynku.
- Największą wartość daje tam, gdzie ważna jest jakość zasilania i odporność na przeciążenia.
- Najmniej opłaca się tam, gdzie projekt od początku był zbyt mały albo zbyt skrócony.
Jeżeli miałbym wskazać trzy decyzje, które najczęściej przesądzają o sukcesie inwestycji, byłyby to: właściwa rezerwa mocy, sensowna lokalizacja i łatwy dostęp serwisowy. Dobrze zaprojektowany obiekt nie robi wrażenia wyłącznie na etapie oddania do użytku, ale przede wszystkim wtedy, gdy sieć pracuje pod obciążeniem, a instalacja wewnętrzna nie sprawia niespodzianek.
