Potoczna przepięciówka to w praktyce urządzenie, które ma przejąć impuls zanim dotrze do wrażliwych odbiorników. W tym tekście rozkładam na czynniki pierwsze ochronę przeciwprzepięciową w instalacjach elektrycznych, pokazuję różnice między typami T1, T2 i T3 oraz wyjaśniam, gdzie taki moduł montować i jak go dobrać do domu, mieszkania albo budynku usługowego. To praktyczny przewodnik dla osób, które chcą zabezpieczyć instalację bez przepłacania i bez błędów montażowych.
Najważniejsze decyzje dotyczą typu ochrony, miejsca montażu i jakości przewodów
- T1 lub T1+T2 wybieram tam, gdzie ryzyko jest wyższe: przy instalacji odgromowej, zasilaniu napowietrznym albo w obiekcie z większą ekspozycją na wyładowania.
- T2 to najczęstszy wybór do wielu domów i mieszkań, zwłaszcza gdy zasilanie jest kablowe i nie ma dodatkowych zagrożeń od piorunów.
- T3 traktuję jako ostatni stopień ochrony, blisko czułej elektroniki, a nie jako zamiennik ochrony w rozdzielnicy.
- Skuteczność ochrony psują przede wszystkim za długie przewody, zły punkt montażu i niedopasowanie do układu sieci.
- W 2026 roku orientacyjne ceny samych urządzeń zaczynają się od ok. 50-150 zł za prosty T3, przez 200-400 zł za T2, aż po 500-1800 zł za układy kombinowane.
- Dobry dobór opieram na parametrach typu Uc, Up, Iimp, In i Imax, a nie tylko na samym oznaczeniu typu.
Co robi ochrona przeciwprzepięciowa i czego od niej nie oczekiwać

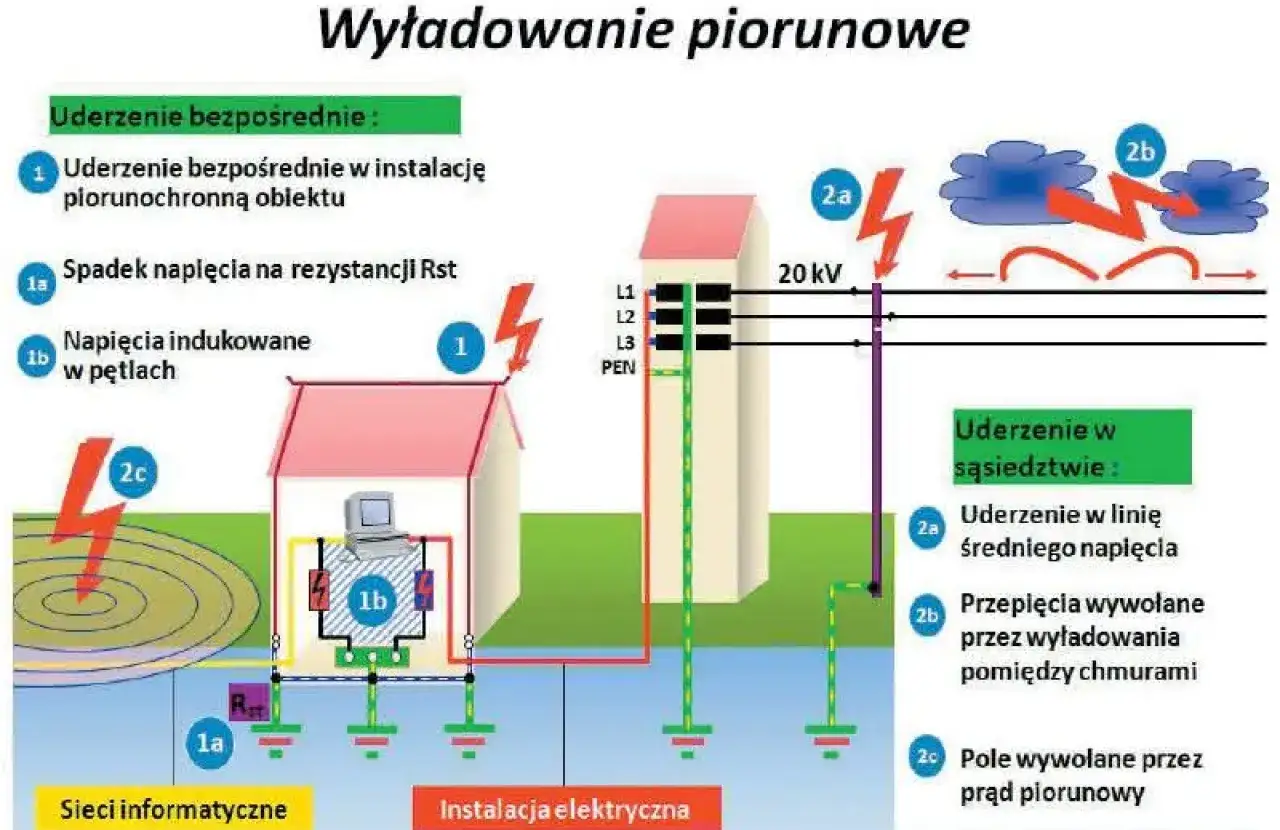

Jej zadanie jest proste: kiedy pojawia się krótki, gwałtowny impuls napięcia, element ochronny odprowadza energię do ziemi albo między przewodami tak, aby na odbiornik trafiło możliwie niskie napięcie. Nie jest to stabilizator napięcia i nie naprawia przewlekłych problemów z jakością zasilania. Działa wtedy, gdy problemem jest nagły udar: po burzy, po łączeniach w sieci, przy przełączaniu większych odbiorników albo przy indukcji w długich trasach kablowych.
W praktyce zabezpieczam nie tylko RTV i komputery. Najczęściej chodzi też o sterowniki automatyki domowej, falowniki PV, pompę ciepła, bramę, alarm, router, domowy serwer czy systemy BMS w obiektach usługowych. Im bardziej elektroniczny jest budynek, tym większa różnica między „działa dziś” a „przeżyje kilka sezonów”. Następny krok to już nie teoria, tylko wybór właściwego typu ochrony.
Jaki typ ochrony wybrać do konkretnej instalacji
Tu nie ma jednego uniwersalnego modelu. Ja zawsze zaczynam od pytania: skąd budynek jest zasilany, czy ma zewnętrzną ochronę odgromową i jak czuły jest sprzęt, który chcemy chronić. Dopiero potem wybieram typ urządzenia i jego miejsce w układzie.
| Typ | Co robi | Gdzie ma sens | Orientacyjna cena w 2026 |
|---|---|---|---|
| T1 | Przyjmuje duże impulsy, w tym skutki bezpośrednich wyładowań albo silnych udarów w instalacji | Budynki z instalacją odgromową, zasilanie napowietrzne, wejście do obiektu | ok. 300-900 zł |
| T2 | Ogranicza przepięcia łączeniowe i indukowane | Większość domów i mieszkań bez wysokiego ryzyka od strony piorunowej | ok. 200-400 zł |
| T3 | Chroni bezpośrednio czułe urządzenia końcowe | Przy sprzęcie RTV, IT, automatyce i elektronice użytkowej | ok. 50-150 zł |
| T1+T2 | Łączy dwa stopnie ochrony w jednym module | Główna rozdzielnica w obiektach, gdzie potrzeba mocniejszej bariery i prostszej architektury | ok. 500-1800 zł |
W praktyce bywa tak: przy zasilaniu kablowym i bez instalacji odgromowej często wystarcza T2, a przy większym ryzyku dołączam stopień T1 albo wybieram układ kombinowany. Typ T3 nie zastępuje ochrony w rozdzielnicy - on tylko domyka cały układ tam, gdzie stoi naprawdę drogi lub wrażliwy sprzęt. Dzięki temu kolejny temat jest już bardzo konkretny: gdzie dokładnie to zamontować.
Gdzie montuję ochronnik, żeby działał w całej instalacji
Najlepsze miejsce to zwykle główna rozdzielnica albo punkt możliwie blisko wejścia zasilania do budynku. Chodzi o to, by impuls nie miał długiej drogi do pokonania, bo każdy dodatkowy metr przewodu zwiększa indukcyjność i pogarsza skuteczność ochrony. W normach i praktyce projektowej liczy się więc nie tylko sam aparat, ale też jego położenie względem złącza, rozdzielnicy głównej i stref LPZ 0/LPZ 1.
Najbliżej miejsca wejścia zasilania
Im bliżej punktu, w którym zasilanie wchodzi do budynku, tym lepiej. Przy typie T1 i układach kombinowanych montaż w pobliżu złącza kablowego albo w głównej rozdzielnicy ma największy sens, bo właśnie tam trzeba „złapać” energię przepięcia zanim rozleje się po całej instalacji.
Przewody muszą być krótkie
To detal, który w praktyce robi ogromną różnicę. Połączenia powinny być możliwie krótkie i prowadzone możliwie prosto, bez zbędnych pętli. W katalogach producentów pojawiają się też konkretne wskazówki przekrojów: dla ograniczników typu 1 zwykle przyjmuje się co najmniej 16 mm² do uziemienia, a dla typu 2 co najmniej 6 mm². Jeśli ktoś montuje dobry moduł, ale prowadzi przewody „po drodze” przez pół rozdzielnicy, to część skuteczności po prostu przepada.
Przeczytaj również: Kroki po pozwoleniu na budowę: Jak legalnie zacząć i skończyć?
Układ sieci i RCD też mają znaczenie
W TN-C i TN-C-S spotyka się inne topologie połączeń niż w TN-S czy TT. W praktyce często mówi się o układach 3+0, 4+0, 1+1 albo 3+1, ale dla inwestora ważniejsze jest co innego: ochronnik trzeba dobrać do konkretnej sieci i do sposobu pracy wyłączników różnicowoprądowych. Dla typu 1 nie montuję go „gdziekolwiek”; zwykle powinien być przed RCD, a przy bardziej złożonych układach warto trzymać się zaleceń producenta i projektu. To właśnie tu najłatwiej popełnić kosztowny błąd, więc dobrze działająca ochrona zaczyna się od poprawnej architektury, nie od samego zakupu.
Skoro miejsce montażu jest już jasne, pora spojrzeć na parametry, które naprawdę mówią, czy urządzenie jest warte swojej ceny.

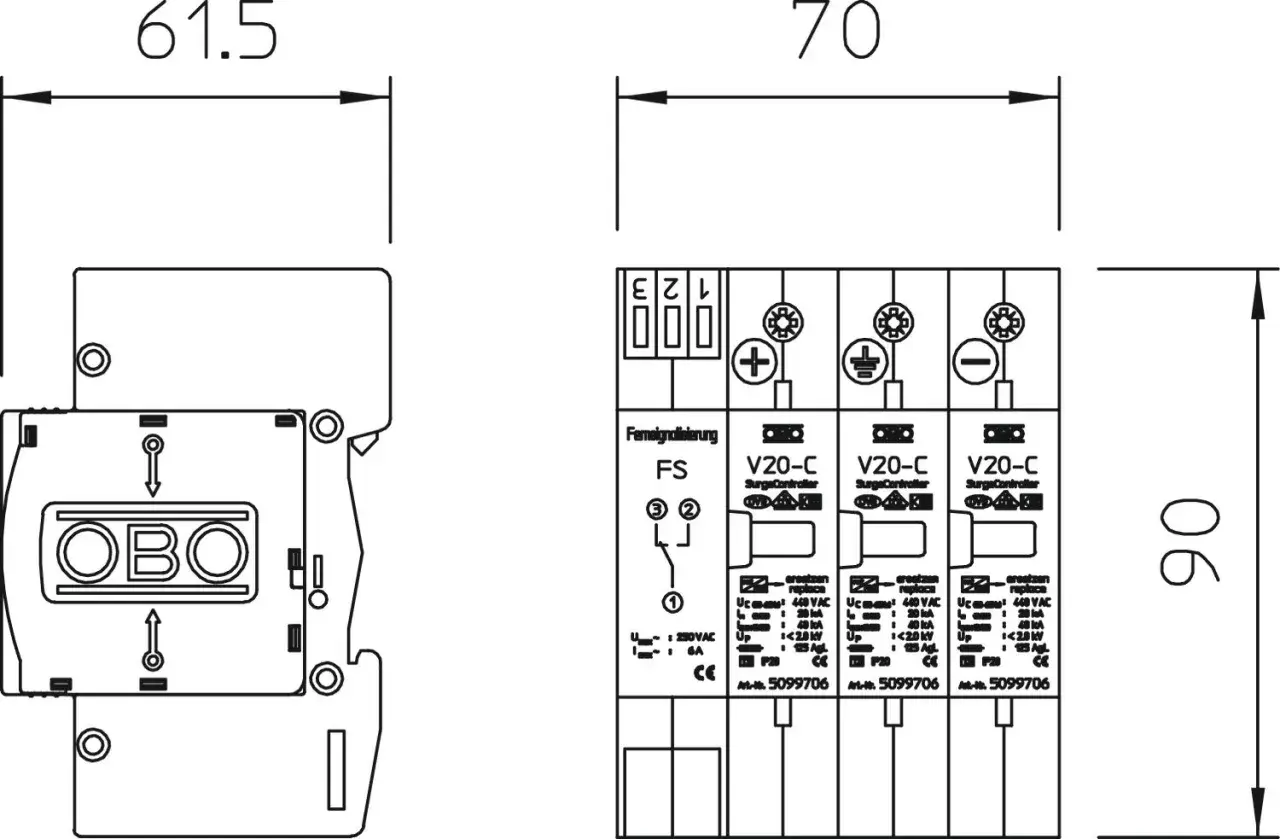

Na co patrzę w karcie katalogowej
Sam napis „T2” albo „T1+T2” nie wystarcza. Dwie pozornie podobne sztuki mogą mieć zupełnie inną trwałość, poziom ochrony i możliwości współpracy z resztą instalacji. Dlatego zawsze sprawdzam kilka danych technicznych.
| Parametr | Co oznacza | Jak to czytam w praktyce |
|---|---|---|
| Uc | Maksymalne napięcie pracy ciągłej | Musi pasować do sieci, w której urządzenie ma pracować |
| Up | Poziom ochrony napięciowej | Im niższy, tym lepiej dla czułej elektroniki |
| Iimp | Prąd udarowy 10/350 µs | Kluczowy przy typie 1 i urządzeniach kombinowanych |
| In | Znamionowy prąd wyładowczy 8/20 µs | Pokazuje, jak urządzenie znosi powtarzalne udary |
| Imax | Maksymalny prąd wyładowczy | Mówi o odporności na silniejsze impulsy bez trwałego uszkodzenia |
| Wskaźnik stanu | Informacja, czy wkład dalej pracuje | Ułatwia przegląd i pozwala szybko wyłapać zużycie |
| Wymienne wkłady | Możliwość serwisowej wymiany elementu ochronnego | Obniża koszt utrzymania po zadziałaniu i skraca przestój |
Do tego dochodzi zgodność z normą IEC/EN 61643-11 oraz spójność z wymaganiami instalacyjnymi, np. PN-HD 60364-4-443 i PN-HD 60364-5-534. Ja patrzę na kartę katalogową tak samo jak na projekt: nie po to, żeby mieć „jakiekolwiek zabezpieczenie”, tylko żeby wiedzieć, czy cały układ jest sensownie skoordynowany. Właśnie tu pojawiają się typowe błędy, których da się uniknąć bez wielkiego wysiłku.
Najczęstsze błędy, które osłabiają ochronę
- Traktowanie listwy zasilającej jako pełnego zabezpieczenia - listwa przy sprzęcie może pomóc, ale nie zastępuje ochrony w rozdzielnicy.
- Zbyt długie przewody przyłączeniowe - nawet dobry moduł traci skuteczność, jeśli połączenia są poprowadzone niechlujnie.
- Zły dobór typu - T2 nie zawsze wystarczy, a T3 nie rozwiąże problemu na wejściu instalacji.
- Brak dobezpieczenia lub niezgodność z aparaturą zabezpieczającą - ochronnik musi współpracować z resztą rozdzielnicy, a nie działać „obok” niej.
- Brak kontroli po zadziałaniu - urządzenie może wyglądać normalnie, a wkład ochronny już być zużyty albo częściowo uszkodzony.
- Pomijanie ochrony linii sygnałowych - przy alarmie, Ethernet, antenie czy komunikacji PV sama ochrona zasilania bywa niewystarczająca.
Jeśli inwestor popełnia tylko jeden z tych błędów, efekt bywa jeszcze akceptowalny. Gdy nakładają się trzy albo cztery, ochrona robi się pozorna. To prowadzi do pytania, które zwykle pada jako następne: ile to kosztuje i kiedy naprawdę się zwraca.
Ile to kosztuje i kiedy taka inwestycja ma największy sens
W 2026 roku proste moduły T3 zaczynają się zwykle od około 50-150 zł, solidne T2 najczęściej mieszczą się w przedziale 200-400 zł, a rozwiązania kombinowane T1+T2 potrafią kosztować 500-1800 zł w zależności od liczby faz, wersji modułowej i parametrów udarowych. Dla wielu osób to nadal wygląda jak dodatkowy wydatek, ale ja patrzę na to inaczej: jeden uszkodzony sterownik, zasilacz, falownik albo płyta automatyki często kosztuje więcej niż komplet sensownie dobranych ograniczników.
Najbardziej opłaca się to wtedy, gdy budynek ma:
- instalację odgromową albo zasilanie napowietrzne,
- fotowoltaikę, pompę ciepła lub ładowarkę EV,
- dużo elektroniki sterującej, system alarmowy, monitoring lub automatykę,
- sprzęt IT, NAS, domowe biuro lub małe serwerownie,
- rozbudowaną rozdzielnicę po modernizacji, w której i tak ktoś już ingeruje w układ zabezpieczeń.
W takich sytuacjach oszczędzanie kilkuset złotych na ochronie zwykle nie ma sensu. Lepiej dobrać układ raz, a dobrze, niż później szukać przyczyny losowych awarii po burzy albo po serii przełączeń w sieci. Zostaje jeszcze jeden fragment, który często decyduje o tym, czy cały system będzie naprawdę kompletny.
Co jeszcze sprawdzam przed zamknięciem rozdzielnicy
Jeżeli modernizacja obejmuje rozdzielnicę, nie kończę pracy na samym ograniczniku. Sprawdzam połączenia wyrównawcze, stan uziemienia, kompatybilność z RCD oraz to, czy w obiekcie nie trzeba dołożyć ochrony na liniach sygnałowych. W domach z PV i automatyką to potrafi być równie ważne jak sam tor zasilania.
Warto też zostawić prosty plan przeglądów: kontrola wskaźnika stanu, ocena po większej burzy i okresowa weryfikacja co kilka lat, a w mocniej eksploatowanych obiektach nawet częściej. Dobrze dobrany i poprawnie zamontowany ogranicznik nie rzuca się w oczy, ale właśnie o to chodzi. Ma działać w tle, kiedy instalacja dostaje impuls, którego użytkownik w ogóle nie powinien odczuć.
