Dobór zabezpieczeń w instalacji elektrycznej nie sprowadza się do jednego „bezpiecznika” w rozdzielnicy. Poniżej porządkuję najważniejsze rodzaje bezpieczników i wyjaśniam, czym różni się wkładka topikowa, wyłącznik nadprądowy oraz różnicowoprądowy, a także kiedy każde z tych rozwiązań ma sens w domu, lokalu usługowym lub małej instalacji technicznej. To praktyczny przewodnik dla osób, które chcą rozumieć ochronę obwodów bez technicznego chaosu.
Najkrócej: liczy się funkcja aparatu, nie sama nazwa
- Wkładka topikowa jest jednorazowa i po zadziałaniu wymaga wymiany.
- Wyłącznik nadprądowy można ponownie załączyć, bo działa termicznie i magnetycznie.
- RCD chroni przed prądem upływu, ale nie zastępuje zabezpieczenia przeciążeniowego.
- Dobór zależy od przewodu, rodzaju odbiornika, prądu rozruchowego i spodziewanego zwarcia.
- Najwięcej błędów wynika z mieszania różnych funkcji pod jednym hasłem „bezpiecznik”.
Najpierw rozdzielam trzy funkcje, które często wrzuca się do jednego worka
W praktyce słowo „bezpiecznik” bywa używane bardzo szeroko, ale technicznie nie oznacza tego samego w każdym przypadku. Ja zawsze rozdzielam ochronę nadprądową, ochronę różnicowoprądową i samo odłączanie obwodu, bo od tego zależy, czy dobieram wkładkę, wyłącznik MCB, RCD czy układ łączony.
| Aparat | Jak działa | Co chroni | Gdzie ma sens |
|---|---|---|---|
| Wkładka topikowa | Element topi się i przerywa obwód, a po zadziałaniu trzeba go wymienić. | Przeciążenie i zwarcie. | Rozdzielnice główne, obiekty usługowe, przemysł, miejsca z większą zdolnością zwarciową. |
| Wyłącznik nadprądowy (MCB) | Wyzwala się termicznie i magnetycznie, po czym można go ponownie załączyć. | Przeciążenie i zwarcie. | Obwody końcowe w domach i biurach. |
| Wyłącznik różnicowoprądowy (RCD) | Porównuje prądy w przewodach i odłącza obwód przy ich nierównowadze. | Ochrona dodatkowa przed skutkami porażenia i prądami upływu. | Łazienki, gniazda, strefy zewnętrzne, obwody wymagające podwyższonej ochrony. |
| Wyłącznik różnicowo-nadprądowy (RCBO) | Łączy funkcję RCD i MCB w jednym aparacie. | Upływ, przeciążenie i zwarcie. | Osobne obwody, gdy chcę lepszą selektywność i łatwiejszą diagnostykę. |
Jeżeli ktoś mówi „bezpiecznik”, a ma na myśli RCD, zwykle chodzi mu o ochronę porażeniową, a nie o zabezpieczenie kabla. To drobna różnica w słownictwie, ale w projekcie robi ogromną różnicę. Kiedy to rozróżniam, dużo łatwiej przejść do realnych typów wkładek i wyłączników.
Jakie wkładki topikowe spotyka się najczęściej
Wkładka topikowa jest elementem jednorazowym: po przepaleniu trzeba ją wymienić. W rodzinie IEC 60269 najczęściej spotykam dwa oznaczenia, które naprawdę warto zapamiętać: gG i aM. Pierwsze służy do ogólnej ochrony kabli i instalacji, drugie jest przeznaczone głównie do obwodów silnikowych i zwykle wymaga dodatkowej ochrony przeciążeniowej.
D0 i Neozed w małych instalacjach
D0 i Neozed dobrze sprawdzają się w mniejszych rozdzielnicach mieszkaniowych i usługowych, gdzie ważna jest kompaktowość i czytelność wymiany. Ja traktuję je jako sensowny wybór tam, gdzie prądy zwarciowe nie są ekstremalne, ale nadal chcę prostą i pewną ochronę obwodu.
NH w zasilaniach głównych
Wkładki NH zostawiam do zasilania głównego, rozdzielnic piętrowych, obiektów usługowych i przemysłowych. Ich przewaga to większa zdolność wyłączania i lepsza praca w układach, w których mały aparat modułowy mógłby być po prostu zbyt słaby. W modernizacji dużych obiektów to często właśnie NH daje mi punkt odniesienia do selektywności.
Przeczytaj również: Podjazd marzeń: Jaki kolor kostki pasuje do Twojego domu?
Cylindryczne i szybkie w automatyce
Formaty 8x31, 10x38 i 14x51 spotyka się w automatyce, zasilaczach i części aparatury technicznej. Tu liczy się dopasowanie do urządzenia, a nie wyłącznie do obwodu budynku. W praktyce szybsza wkładka bywa potrzebna tam, gdzie elektronika mocy nie toleruje dłuższego przeciążenia. Gdy rozumiem typ wkładki, znacznie łatwiej czytam jej oznaczenia i nie mylę funkcji z samą nazwą.
Oznaczenia na aparatach, które naprawdę zmieniają dobór
Na obudowie znajdziesz skróty, które opisują nie marketing, tylko zachowanie zabezpieczenia. Najważniejsze dla mnie są trzy rzeczy: charakterystyka zadziałania, prąd znamionowy i zdolność wyłączania. W przypadku wkładek topikowych dochodzi jeszcze oznaczenie typu, najczęściej gG albo aM.
| Oznaczenie | Co znaczy | Co z tego wynika |
|---|---|---|
| gG | Wkładka pełnozakresowa do ogólnego zastosowania. | Chroni kable i instalacje przed przeciążeniem oraz zwarciem. |
| aM | Wkładka częściowozakresowa do obwodów silnikowych. | Nie zastępuje ochrony przeciążeniowej, ale dobrze znosi rozruch. |
| B | Wyzwolenie przy 3-5 × In. | Dobre dla obciążeń rezystancyjnych i typowych obwodów domowych. |
| C | Wyzwolenie przy 5-10 × In. | Lepsze przy umiarkowanych prądach rozruchowych, np. małych silnikach i klimatyzacji. |
| D | Wyzwolenie przy 10-14 × In. | Przeznaczone do obwodów z dużym rozruchem. |
| 30 mA | Wartość prądu różnicowego dla ochrony dodatkowej. | Typowy poziom dla ochrony ludzi w obwodach końcowych. |
| 100/300 mA | Wyższa czułość różnicowa, często selektywna lub nadrzędna. | Częściej stosowana jako ochrona przeciwpożarowa lub warstwa upstream, zależnie od projektu. |
| 6 kA / 10 kA | Zdolność wyłączania aparatu. | Musi być większa niż spodziewany prąd zwarciowy w danym punkcie instalacji. |
Na etapie doboru zawsze sprawdzam też, czy aparat ma odpowiednią zdolność wyłączania w kA. Jeśli w punkcie instalacji spodziewany prąd zwarciowy jest wyższy niż wartość aparatu, dobór jest błędny nawet wtedy, gdy amperaż wygląda poprawnie. Sama liczba amperów nie wystarcza do oceny bezpieczeństwa.
Gdzie poszczególne rozwiązania sprawdzają się najlepiej
Nie ma jednego aparatu, który wygrywa wszędzie. W mieszkaniu ważniejsza jest wygoda obsługi i szybki reset po zadziałaniu, w rozdzielnicy głównej liczy się wyższa odporność na zwarcia, a w obwodach z silnikami trzeba uwzględnić rozruch. Dlatego w modernizacjach nigdy nie patrzę wyłącznie na cenę jednego elementu.
| Sytuacja | Co zwykle wybieram | Dlaczego |
|---|---|---|

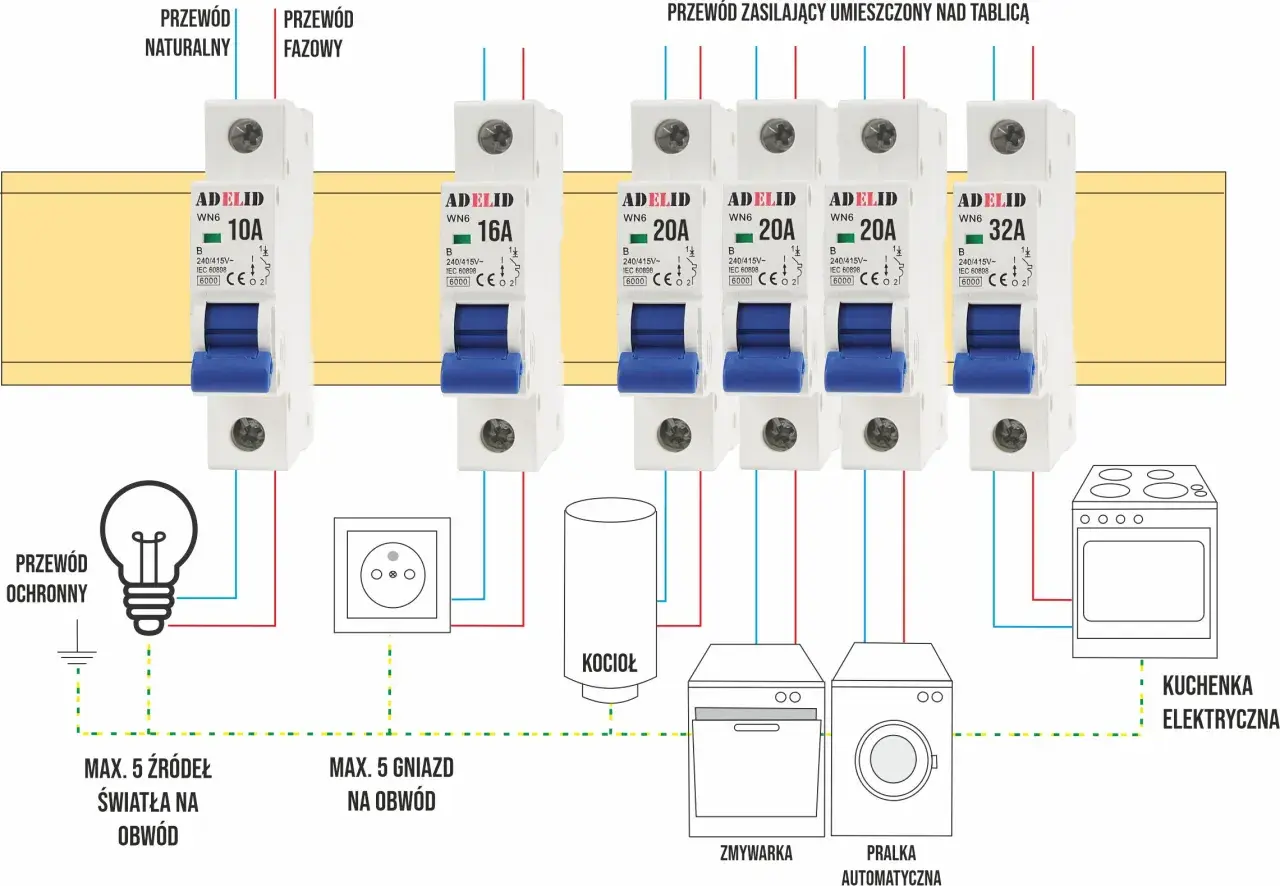

| Mieszkanie i dom | Wyłączniki nadprądowe B, czasem C, oraz RCD 30 mA lub RCBO na wybrane obwody. | Standardowe obciążenia, wygodny reset i łatwiejsza diagnostyka awarii. |
| Kuchnia, pralnia, łazienka | Osobne obwody, często RCBO. | Wilgoć, wiele odbiorników i mniejsza uciążliwość zadziałania jednego obwodu. |
| Pompy, bramy, klimatyzacja | Wyłączniki C, czasem osobna linia z indywidualną ochroną. | Umiarkowane lub wyższe prądy rozruchowe. |
| Rozdzielnica główna i większy obiekt | Wkładki gG lub NH oraz stopnie kaskadowe ochrony. | Większa zdolność wyłączania i lepsza selektywność między poziomami instalacji. |
| Urządzenia z elektroniką mocy | RCD typu A lub B, zgodnie z instrukcją urządzenia. | Falowniki, UPS-y i część ładowarek mogą generować składowe, których zwykły układ nie obsłuży poprawnie. |
W polskich mieszkaniach najczęściej planuje się obwody końcowe z MCB B lub C i RCD 30 mA, ale w każdej modernizacji patrzę na konkretny rozkład odbiorników, a nie na schemat z internetu. Przy elektronice energoelektronicznej nie zakładam automatycznie, że wystarczy typ AC; sprawdzam instrukcję urządzenia i zalecany typ RCD. To właśnie tu najlepiej widać, że dobór zabezpieczenia to nie teoria, tylko praktyka działania całego obiektu.
Jak dobieram zabezpieczenie do obwodu bez zgadywania
Ja zaczynam od obwodu, a nie od aparatu. Najpierw sprawdzam przewód i odbiornik, dopiero potem wybieram charakterystykę oraz prąd znamionowy.
- Ustalam przekrój przewodu i sposób jego ułożenia, bo to ogranicza dopuszczalne obciążenie.
- Sprawdzam rodzaj odbiornika: rezystancyjny, indukcyjny, elektroniczny albo silnikowy.
- Oceniam prąd rozruchowy. Dla oświetlenia i prostych gniazd zwykle wystarcza B, a przy pompach, sprężarkach lub klimatyzacji częściej rozważa się C.
- Porównuję spodziewany prąd zwarciowy z obliczeń projektu albo z pomiaru impedancji pętli zwarcia ze zdolnością wyłączania aparatu.
- Sprawdzam, czy potrzebny jest RCD i jaki jego typ zaleca producent urządzenia. Przy falownikach, ładowarkach EV i części zasilaczy nie zakładam z góry, że typ AC będzie wystarczający.
- Na końcu myślę o selektywności, czyli o tym, aby awaria wyłączała tylko najbliższy obwód, a nie całą część budynku.
Selektywność to po prostu takie ustawienie aparatury, żeby zadziałał element najbliżej uszkodzenia, a nie zabezpieczenie nadrzędne. To ma ogromne znaczenie w domu wielorodzinnym, usługowym i każdym obiekcie, w którym jeden wybity obwód nie powinien zatrzymywać pół instalacji. Kiedy tę kolejność mam rozpisaną, łatwiej mi wrócić do błędów, które najczęściej psują poprawny projekt.
Najczęstsze błędy, które widzę przy modernizacji rozdzielnicy
Większość problemów nie bierze się z samej awarii aparatu, tylko z błędnego założenia, że „mocniejszy znaczy lepszy”. W elektryce to zwykle zła intuicja.
- Podmiana wkładki albo wyłącznika na wyższy amperaż, żeby „nie wybijało”, bez sprawdzenia kabla.
- Użycie charakterystyki D tam, gdzie obwód ma małe prądy rozruchowe i później jest niepotrzebnie opóźniony.
- Traktowanie RCD jako zamiennika zabezpieczenia nadprądowego. To dwie różne funkcje.
- Jedno wspólne RCD dla zbyt wielu obwodów. Jeden upływ wyłącza wtedy cały budynek albo jego dużą część.
- Brak sprawdzenia, czy typ RCD pasuje do elektroniki, falownika albo ładowarki.
- Pomijanie selektywności między zabezpieczeniem głównym a końcowym.
Najbardziej kosztowny błąd to taki, który przez chwilę „działa”, ale zostawia przewód bez realnej ochrony. Tego nie widać na pierwszy rzut oka, a konsekwencje wychodzą dopiero przy przeciążeniu albo zwarciu. Gdy te pułapki są wyeliminowane, zostaje już tylko ostatni przegląd przed zamknięciem rozdzielnicy.
Co sprawdzam przed zamknięciem modernizowanej rozdzielnicy
Gdy układ jest już złożony, nie patrzę tylko na to, czy wszystko da się włączyć. Sprawdzam jeszcze, czy obwody są logicznie podzielone, czy zabezpieczenia mają właściwą charakterystykę i czy awaria jednego odbiornika nie wyłączy połowy budynku.
- Wkładka topikowa ma sens tam, gdzie potrzebna jest wysoka odporność na zwarcie i prosty tor ochrony.
- Wyłącznik nadprądowy ułatwia codzienną eksploatację, bo po zadziałaniu można go załączyć ponownie.
- RCD chroni ludzi i instalację przed prądami upływu, ale nie zastępuje zabezpieczenia nadprądowego.
Jeśli mam zostawić jedną praktyczną myśl, to tę: najpierw dobiera się ochronę do przewodu i odbiornika, a dopiero potem do nazwy urządzenia. Właśnie tak rozróżnienie zabezpieczeń przestaje być teorią, a zaczyna realnie poprawiać bezpieczeństwo i wygodę użytkowania.
