Podwójne gniazdko wydaje się prostym osprzętem, ale przy montażu łatwo pomylić zaciski, zostawić za mało miejsca w puszce albo zrobić połączenie, które działa dziś, a za miesiąc zaczyna się grzać. Poniżej rozpisuję schemat podłączenia, różnicę między wersją prostą i przelotową, dobór przewodów oraz błędy, które najczęściej psują cały montaż. Jeśli chcesz zamienić teorię w praktykę bez zgadywania, to jest tekst właśnie o tym.
Najważniejsze zasady montażu podwójnego gniazda w skrócie
- W typowej instalacji podłączasz trzy żyły: L, N i PE.
- Przy bolcu u góry faza zwykle trafia na lewy zacisk, neutralny na prawy, a ochronny na zacisk PE, ale zawsze sprawdź oznaczenia na mechanizmie.
- W gnieździe podwójnym nie wolno upychać połączeń na siłę, zwłaszcza w płytkiej puszce.
- Jeśli przewody przechodzą dalej, lepiej użyć zacisków przelotowych albo złączek, niż robić ciasne skręty w puszce.
- Po montażu sprawdź brak napięcia, docisk przewodów i stabilne osadzenie mechanizmu.
Jak działa podwójne gniazdo i co naprawdę trzeba podłączyć
W praktyce podwójne gniazdo to najczęściej jeden mechanizm z dwoma punktami zasilania albo dwa mechanizmy w jednej ramce. Z punktu widzenia elektryki nie ma tu magii: potrzebujesz doprowadzić fazę L, neutralny N i ochronny PE, a sam osprzęt rozdziela je na oba tory zgodnie z konstrukcją producenta. To ważne, bo wielu użytkowników zakłada, że „podwójne” oznacza dwa niezależne obwody. Zwykle tak nie jest.
Najbezpieczniejszy punkt odniesienia jest prosty: patrz na oznaczenia zacisków, a nie na intuicję. W standardowych gniazdach z bolcem u góry przyjęło się, że faza jest po lewej, neutralny po prawej, a ochronny trafia do zacisku PE, ale ja traktuję to jako orientację, nie zastępstwo dla nadruków na mechanizmie. Jeśli osprzęt ma opisy L, N i znak ochronny, właśnie nimi się kieruj.
Warto też odróżnić połączenie proste od przelotowego. W pierwszym wariancie do gniazda dochodzi jeden kabel. W drugim przewody przechodzą dalej do kolejnego punktu i wtedy trzeba je rozdzielić tak, aby połączenie było pewne, dostępne serwisowo i zgodne z konstrukcją osprzętu. Do tego wrócę za chwilę, bo to właśnie na tym etapie robi się najwięcej błędów.

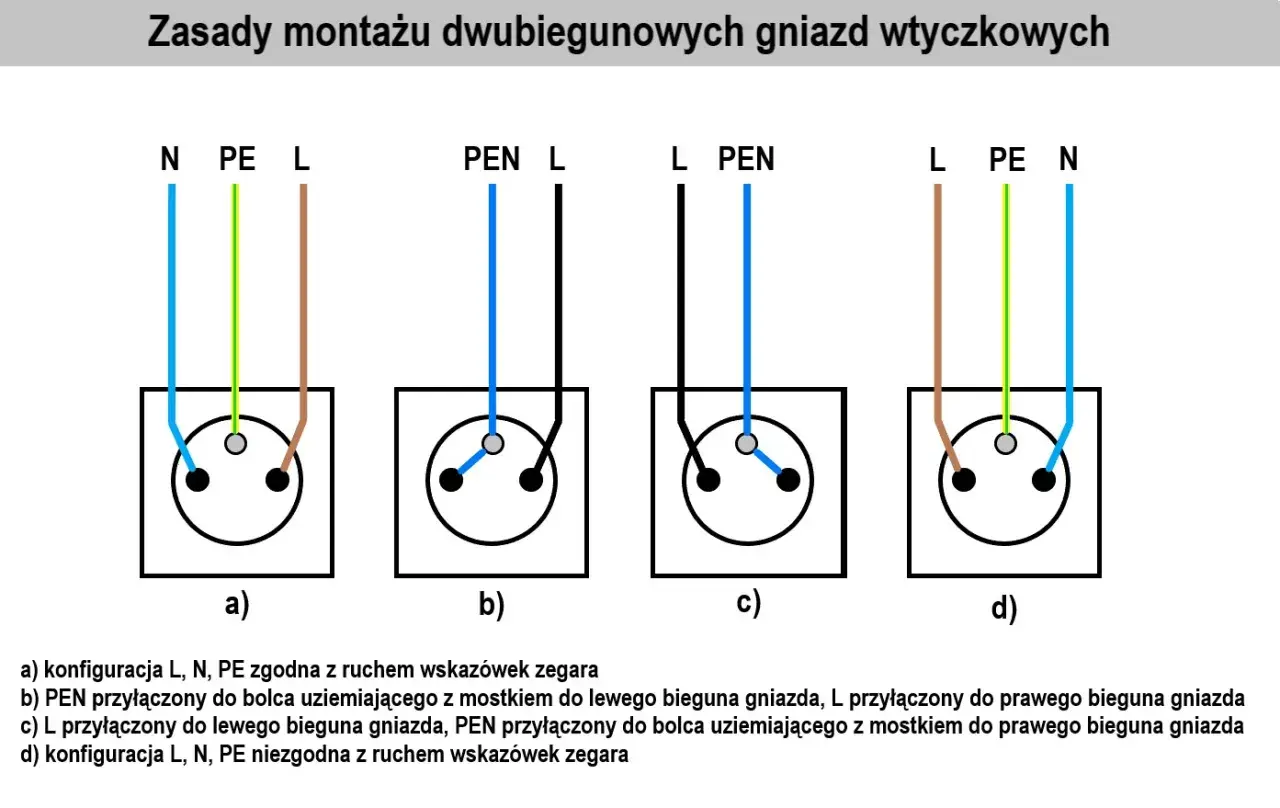

Schemat podłączenia przewodów krok po kroku
Najpierw wyłącz odpowiedni obwód w rozdzielnicy i sprawdź brak napięcia dwubiegunowym testerem. Nie opieraj się na przypadkowym „próbniku” z neonówką, bo w instalacjach modernizowanych daje on zbyt wiele fałszywego poczucia bezpieczeństwa. Dopiero potem zdejmuj ramkę, wyjmuj mechanizm i układaj przewody.
| Przewód | Typowy kolor | Gdzie trafia | Na co uważać |
|---|---|---|---|
| L | brązowy, czarny lub szary | zacisk L | to przewód fazowy, nie myl go z N |
| N | niebieski | zacisk N | nie łącz go z PE w instalacji wewnętrznej |
| PE | żółto-zielony | zacisk ochronny | musi być pewnie dociśnięty i nie może się wysunąć |
Jeśli masz gniazdo z jednym kompletem zacisków, podłącz przewody zgodnie z oznaczeniem producenta, a wewnętrzne mostkowanie zostaw konstrukcji mechanizmu. Jeżeli w puszce są przewody przychodzące i wychodzące, najczyściej wygląda układ, w którym łączysz je w złączkach, a do gniazda wprowadzasz krótkie odcinki robocze albo korzystasz z terminali przelotowych, jeśli osprzęt je przewiduje. Takie rozwiązanie jest po prostu bardziej przewidywalne niż ciasne upychanie kilku żył pod jeden zacisk.
- Odizoluj przewody na długość zalecaną przez producenta mechanizmu. W wielu nowoczesnych modelach to około 10 mm.
- Wsuń żyłę do właściwego zacisku do oporu.
- Dokręć zacisk z wyczuciem albo zamknij samozacisk zgodnie z instrukcją osprzętu.
- Sprawdź, czy żadna miedź nie wystaje poza styk.
- Ułóż przewody w puszce tak, aby nie zginały się ostro przy wejściu do mechanizmu.
- Załóż mechanizm, ramkę i wykonaj test działania po ponownym załączeniu zasilania.
W oficjalnych instrukcjach dla takich mechanizmów zwykle pojawia się układ z trzema zaciskami: L, N i PE, a także wariant przelotowy, w którym przewody można bezpiecznie kontynuować dalej. To dobry punkt odniesienia, bo pokazuje, że sam schemat jest prosty, ale cała jakość montażu zależy od detali przy zaciskach i w puszce. Następny problem to właśnie miejsce na przewody, bo bez niego nawet poprawny schemat zaczyna być niewygodny.
Jak przygotować puszkę i przewody, żeby montaż nie walczył z miejscem
Przy podwójnym gnieździe ilość przewodów szybko rośnie. Nawet jeśli instalacja jest prosta, w puszce kończą się zwykle nie tylko trzy żyły zasilające, ale też zapasy długości, odcinki do mostków i ewentualne przewody dalej. Dlatego ja przy takiej pracy od razu zakładam, że płytka puszka będzie problemem, a głębsza oszczędzi sporo nerwów.
W praktyce najlepiej sprawdza się puszka o większej głębokości, często 60 mm, bo daje więcej miejsca na promień gięcia przewodów i na złączki. To szczególnie ważne wtedy, gdy montujesz osprzęt z zaciskami samozaciskowymi albo masz w puszce przewody przelotowe. Im ciaśniej, tym większa szansa, że mechanizm nie ułoży się równo albo że przewód zostanie przyciśnięty ramką.
- Utrzymuj porządek: oddziel przewód ochronny od roboczych.
- Nie skręcaj gołych żył „na szybko” bez złączki.
- Nie zostawiaj zbyt krótkich końcówek, bo później nie da się ich poprawnie ułożyć.
- Jeśli mechanizm ma zaciski bezśrubowe, trzymaj się zakresu przewodów podanego przez producenta.
- Przewody 1,5-2,5 mm² są typowe dla wielu nowoczesnych gniazd, ale zawsze sprawdź kartę produktu.
To właśnie ten etap oddziela montaż schludny od takiego, który „jakoś działa”. Gdy puszka jest przygotowana, łatwiej uniknąć pośpiechu, a połączenia zostają tam, gdzie powinny. W kolejnym kroku warto już patrzeć nie na wygodę pracy, tylko na typowe błędy, bo one najczęściej kosztują poprawkę.
Najczęstsze błędy, które psują cały montaż
Najbardziej szkodliwe pomyłki są zaskakująco proste. Z mojego doświadczenia nie chodzi zwykle o „skomplikowaną elektrykę”, tylko o niedokładność przy kilku detalach, które później wywołują grzanie, luzowanie albo brak kontaktu w jednym z torów.
- Mylenie N z PE - szczególnie w starszych instalacjach ktoś bywa kuszony, żeby „coś zmostkować”. Tego nie robi się w instalacji wewnętrznej.
- Zbyt mało odizolowany przewód - żyła nie dochodzi do końca zacisku albo odizolowany fragment wystaje poza styk.
- Za mocno dociśnięta puszka - przewody są zgniecione przez mechanizm i po kilku dniach zaczynają sprawiać kłopoty.
- Zbyt płytka puszka - najczęściej problem ujawnia się dopiero przy zakładaniu ramki.
- Łączenie dwóch obwodów bez sprawdzenia osprzętu - zwykłe gniazdo nie jest miejscem do improwizacji z różnymi zasilaniami.
- Brak kontroli po montażu - urządzenie wygląda dobrze, ale jeden zacisk nie trzyma przewodu pewnie.
Warto też pamiętać o obciążeniu samego obwodu. Podwójne gniazdo nie oznacza, że instalacja „udźwignie dwa razy więcej”. Jeżeli cały punkt siedzi na jednym zabezpieczeniu, liczy się nadal maksymalny prąd obwodu, a nie liczba otworów w ramce. To prowadzi naturalnie do pytania, kiedy lepiej nie robić tego samodzielnie i nie traktować modernizacji jak zwykłej wymiany osprzętu.
Kiedy lepiej nie robić tego samodzielnie
Są sytuacje, w których schemat jest prosty, ale cała instalacja już nie. Wtedy rozsądniej przerwać pracę, niż udawać, że problem rozwiąże „lepsze dokręcenie”. Ja traktuję to jako granicę między wymianą osprzętu a realną modernizacją obwodu.
- W puszce są tylko dwa przewody i nie ma pewnego przewodu ochronnego.
- Instalacja jest stara, aluminiowa albo widać ślady przegrzania.
- W gnieździe mają się spotkać dwa niezależne obwody, a projekt tego wyraźnie nie przewiduje.
- Gniazdo ma trafić do łazienki, kuchni lub innej strefy, w której znaczenie mają warunki montażu i stopień ochrony.
- Po wyłączeniu bezpiecznika nadal nie masz pewności, że obwód jest martwy.
- W puszce nie ma miejsca na bezpieczne ułożenie przewodów i złączek.
W takich przypadkach najlepszym ruchem jest nie wymiana samego gniazda, tylko ocena całego punktu przez elektryka. To nie jest nadmiar ostrożności, tylko zwykła oszczędność czasu i ryzyka. Jeśli jednak instalacja jest poprawna, zostaje już tylko kontrola końcowa, która decyduje, czy montaż naprawdę jest zrobiony dobrze.
Co sprawdzam po montażu, żeby gniazdo działało bez problemu
Po złożeniu nie kończę pracy na samym „kliknięciu” ramki. Najpierw upewniam się, że mechanizm siedzi równo, przewody nie są przycięte, a zaciski nie mają luzu. Potem włączam zasilanie i sprawdzam działanie obu torów osobno, najlepiej pod niewielkim obciążeniem, a nie tylko na luzie.
- Oba gniazda przyjmują wtyczkę bez oporu i bez kołysania.
- Ramka przylega równo do ściany.
- Nie czuć nagrzewania po kilkunastu minutach pracy.
- Po włożeniu i wyjęciu wtyczki nic nie przesuwa się w puszce.
- Jeśli w obwodzie jest RCD, testujesz też jego działanie zgodnie z zasadami instalacji.
Na końcu patrzę jeszcze na rzecz banalną, ale ważną: czy wybrany osprzęt ma parametry zgodne z obciążeniem obwodu, zwykle 16 A / 250 V w typowych instalacjach domowych. To drobiazg, który bywa pomijany, a potem ktoś dziwi się, że gniazdo nie było problemem, tylko cała reszta punktu. Jeśli po takim sprawdzeniu wszystko działa stabilnie, masz montaż zrobiony tak, jak powinien wyglądać w nowoczesnym domu lub podczas remontu instalacji.
