Pomiar rezystancji izolacji jest jednym z tych badań, które bardzo szybko pokazują, czy przewody i osprzęt nadal mają bezpieczny zapas. W praktyce interesuje mnie nie tylko sam wynik, ale też to, jak został uzyskany: jakim napięciem, przy jakim stanie obwodu i w jakich warunkach. To właśnie od tego zależy, czy instalację można uznać za zdrową, czy trzeba szukać wilgoci, uszkodzeń albo błędów po modernizacji.
Najważniejsze zasady, które decydują o wiarygodnym badaniu
- 500 V DC i minimum 1 MΩ to standardowy punkt odniesienia dla większości obwodów do 500 V.
- Gdy nie da się odłączyć ograniczników przepięć lub części elektroniki, napięcie testowe można obniżyć do 250 V DC, ale próg akceptacji zwykle pozostaje bez zmian.
- Na wynik mocno wpływają wilgoć, temperatura, długość trasy kablowej i pozostawione odbiorniki.
- Po badaniu obwód trzeba rozładować, a protokół powinien zawierać warunki pomiaru, a nie tylko samą liczbę.
- W nowych instalacjach wynik zwykle jest wyraźnie wyższy od minimum normowego, ale sam wysoki odczyt nie zastępuje pełnej oceny stanu instalacji.
Co właściwie sprawdza badanie izolacji przewodów
Izolacja nie jest idealnym izolatorem. Każdy materiał ma pewien, choćby niewielki, prąd upływu, a w kablach dochodzi jeszcze zjawisko ładowania pojemności i absorpcji. Dlatego pierwszy odczyt po przyłożeniu napięcia bywa inny niż wartość po ustabilizowaniu się wskazań. Ja traktuję ten test jako szybki obraz kondycji przewodów, puszek, połączeń i osprzętu, a nie jako sztuczkę do odhaczenia w protokole.
Najwięcej sensu ma to badanie po modernizacji, po zalaniu, po pożarze, po długim postoju obiektu albo wtedy, gdy zabezpieczenia różnicowoprądowe zaczęły wyzwalać bez jasnej przyczyny. W starszych instalacjach test pokazuje zwykle najwięcej, bo nakładają się tam starzenie materiału, zabrudzenie, wcześniejsze naprawy i często nie do końca udokumentowane przeróbki. Żeby taki wynik miał realną wartość, trzeba jeszcze dobrać właściwe napięcie testowe i znać próg oceny.

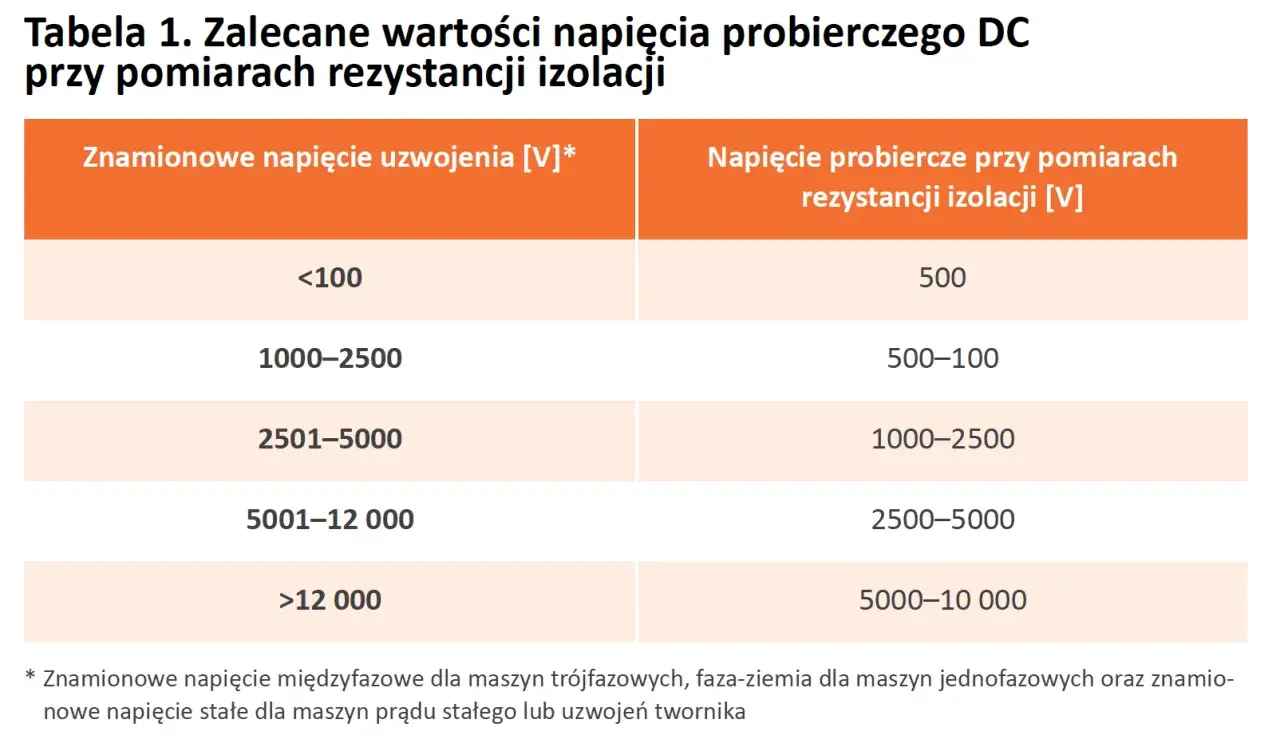

Jak dobrać napięcie probiercze i odczytać wynik
W Polsce opieram się przede wszystkim na PN-HD 60364-6 oraz PN-EN 61557-2. Dla typowych obwodów 230/400 V punkt odniesienia jest prosty: 500 V DC i co najmniej 1 MΩ. Są jednak wyjątki, których nie wolno mieszać z zasadą ogólną.
| Rodzaj obwodu | Napięcie probiercze DC | Minimalna rezystancja izolacji | Kiedy stosuję |
|---|---|---|---|
| SELV / PELV | 250 V | 0,5 MΩ | Obwody bardzo niskiego napięcia, w których obowiązują łagodniejsze wymagania |
| Do 500 V włącznie, w tym FELV | 500 V | 1 MΩ | Typowe instalacje mieszkaniowe, biurowe i większość obwodów odbiorczych |
| Powyżej 500 V | 1000 V | 1 MΩ | Obwody o wyższym napięciu znamionowym, przewody i linie wymagające wyższej próby |
SELV i PELV to obwody bardzo niskiego napięcia, a FELV to układ funkcjonalnie niskonapięciowy, który nadal wymaga ostrożnej oceny. W praktyce, jeśli nie mogę odłączyć ograniczników przepięć, zasilaczy albo innej elektroniki w obwodzie, schodzę do 250 V DC, ale nie obniżam oczekiwanego progu poniżej 1 MΩ. W nowych instalacjach nie zadowalam się samym spełnieniem minimum normowego. Jeśli odczyt jest tylko nieznacznie wyższy od granicy, sprawdzam przyczynę, zamiast od razu uznawać sprawę za zamkniętą.
Gdy wynik jest wyraźnie wyższy od minimum, nie oznacza to jeszcze, że instalacja jest bezbłędna. To po prostu sygnał, że izolacja nie daje dziś podstaw do niepokoju. Właśnie dlatego tak ważne jest, jak obwód przygotowuję do badania.
Jak przygotować obwód i wykonać badanie krok po kroku
Ja zaczynam od przygotowania obwodu, bo większość błędnych wyników nie wynika z samej izolacji, tylko z nieporządku w podłączeniu. To jest etap, którego nie warto skracać.
- Wyłączam zasilanie i sprawdzam brak napięcia na obwodzie.
- Odłączam odbiorniki, zasilacze, sterowniki, falowniki, moduły automatyki, ograniczniki przepięć i wszystko, co może zostać uszkodzone przez napięcie testowe albo zafałszować wynik.
- Ustalam sposób badania: między przewodami czynnymi zwartymi razem a przewodem ochronnym albo, w układzie TN-C, między przewodami czynnymi a PEN.

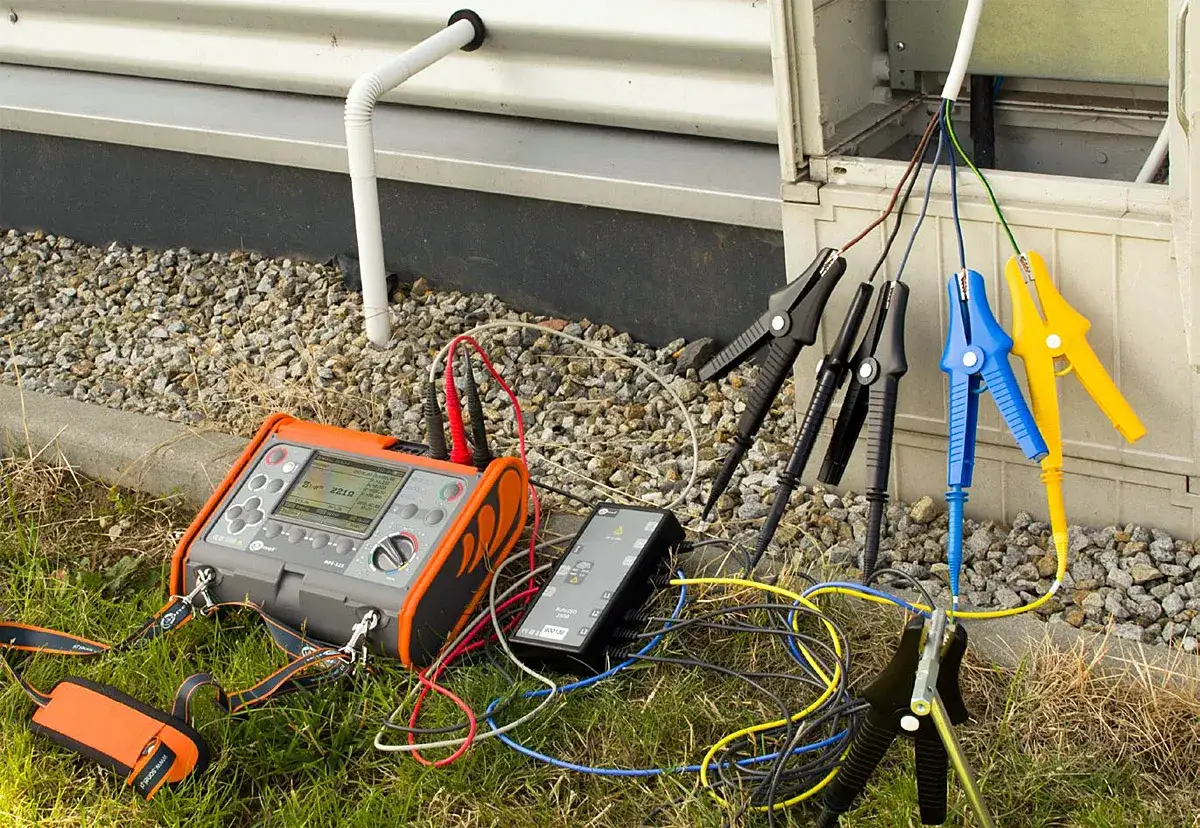

- Dobieram napięcie probiercze do rodzaju obwodu i podłączam miernik rezystancji izolacji.
- Czekam na ustabilizowanie wskazania i zapisuję wynik razem z warunkami pomiaru.
- Po zakończeniu rozładowuję obwód i dopiero wtedy przechodzę do kolejnego odcinka.
Jeśli miernik ma zacisk GUARD, używam go tam, gdzie powierzchnia izolacji jest zabrudzona albo wilgotna, bo pomaga odciąć prądy powierzchniowe i poprawia wiarygodność odczytu. Przy długich kablach nie pomijam też rozładowania przez opornik o rezystancji co najmniej 0,1 MΩ albo funkcji automatycznego rozładowania, bo ładunek potrafi utrzymać się dłużej, niż sugeruje intuicja. Gdy procedura jest poprawna, dopiero wtedy widać, które odczyty wynikają z rzeczywistego stanu izolacji, a które z błędów pomiaru.
Co najczęściej fałszuje wynik
Największe przekłamania widzę tam, gdzie ktoś uznał, że sam wynik w megaomach wystarczy. Nie wystarczy, jeśli obwód był mokry, źle odłączony albo badany niewłaściwym napięciem. Poniżej zestawiam sytuacje, które w praktyce najczęściej psują interpretację.
| Błąd | Co robi z wynikiem | Jak reaguję |
|---|---|---|
| Wilgoć w puszkach, rozdzielnicy lub przepustach | Obniża odczyt, zwłaszcza po deszczu, myciu lub zalaniu | Suszę, oglądam miejsce narażone na wodę i powtarzam test |
| Pozostawione odbiorniki, zasilacze, sterowniki, SPD | Może uszkodzić elektronikę albo zaniżyć i rozchwiać wynik | Odłączam elementy wrażliwe lub obniżam napięcie testowe, jeśli ich odpięcie nie jest możliwe |
| Zły dobór napięcia probierczego | Wynik staje się nieporównywalny z wymaganiem normowym | Sprawdzam napięcie znamionowe obwodu i dobieram właściwy zakres |
| Zbyt szybki odczyt | Wskazanie jeszcze się zmienia przez prąd ładowania i absorpcji | Czekam na stabilizację wyniku |
| Inna temperatura i inna długość trasy niż przy poprzednim badaniu | Utrudnia porównanie z wcześniejszym protokołem | Porównuję tylko wyniki z podobnych warunków i, przy liniach kablowych, odnoszę odczyt do 1 km oraz temperatury odniesienia |
Jeżeli wynik słabnie tylko po deszczu albo po myciu, bardzo często chodzi o powierzchniowe upływy, a nie o trwałe przebicie żyły. Jeśli po osuszeniu odczyt wraca, problem bywa eksploatacyjny. Jeśli nie wraca, szukam uszkodzonego odcinka, puszki albo miejsca przejścia przez strefę wilgoci. Po wykluczeniu tych pułapek można już sensownie porównać wyniki nowych i starszych instalacji.
Jak czytać rezultat w nowych i starszych instalacjach
Najbardziej użyteczny jest nie sam próg 1 MΩ, tylko to, jak odczyt zachowuje się w czasie. W nowych instalacjach zwykle oczekuję wartości wyraźnie wyższych od minimum normowego, często liczonych w dziesiątkach albo setkach megaomów. Jeśli świeżo wykonany obwód pokazuje wynik tylko trochę powyżej granicy, nie zbywam tego wzruszeniem ramion. Sprawdzam montaż, trasę przewodów, puszki i to, czy nikt nie zostawił podłączonego elementu, który psuje pomiar.
W starszych obiektach patrzę inaczej. Porównuję odczyt z wcześniejszymi protokołami, biorę pod uwagę temperaturę, wilgotność i historię napraw. Dla linii kablowych wynik bywa przeliczany na 1 km i odnoszony do 20°C, bo sama długość trasy oraz obecność muf i głowic mogą obniżać wartość. W praktyce to oznacza, że wynik jednego odcinka nie zawsze da się zestawić 1:1 z innym, jeśli warunki były różne.
Po zalaniu, pożarze albo dłuższej awarii zasilania jeden pomiar też nie kończy sprawy. Czasem izolacja wysycha i wynik wraca do normy, ale czasem zostaje uszkodzenie ukryte w osprzęcie albo na odcinku podtynkowym. Wtedy ważniejsza od samej liczby staje się diagnoza miejsca, w którym wynik się pogarsza. Jeśli chcę mieć pełny obraz, dokładam jeszcze dobrze opisany protokół i, w trudniejszych obiektach, testy czasowe.
Co powinien zawierać protokół i kiedy warto sięgnąć po PI i DAR
W protokole nie zapisuję wyłącznie liczby. Dla inwestora, serwisu i nadzoru liczy się też kontekst, bo bez niego wynik bywa praktycznie bezużyteczny po kilku tygodniach. Dobrze zrobiony dokument powinien zawierać przynajmniej:
- oznaczenie obwodu i miejsca pomiaru,
- użyte napięcie probiercze,
- sposób połączenia żył podczas badania,
- warunki środowiskowe, zwłaszcza temperaturę i wilgotność,
- uzyskany wynik oraz jego ocenę,
- dane miernika i osobę wykonującą pomiar.
Jeśli miernik obsługuje PI, liczę stosunek wyniku po 10 minutach do wyniku po 1 minucie. DAR to podobna relacja, zwykle liczona z 60 s i 30 s. Tego typu wskaźniki bardziej pomagają przy kablach, silnikach i transformatorach niż przy zwykłym obwodzie mieszkaniowym, ale w obiektach krytycznych szybko pokazują, czy izolacja stabilizuje się po przyłożeniu napięcia. Gdy PI jest bliski 1 i nie rośnie, nie daje mi to powodów do spokoju.
W praktyce testy czasowe są dodatkiem, nie zamiennikiem podstawowego badania. Najlepiej sprawdzają się tam, gdzie obiekt ma dużą pojemność, długie trasy kablowe albo historię zawilgocenia. Jeśli wynik nadal wygląda źle, problem zwykle nie leży w samym mierniku, tylko w konkretnym odcinku instalacji.
Kiedy graniczny wynik wymaga szukania usterki w odcinkach
W takich sytuacjach nie próbuję ratować całej instalacji naraz. Rozbijam ją na odcinki i szukam lokalizacji usterki. To jest zwykle szybsze niż kolejne ogólne badanie całej sieci.
- Sprawdzam odcinki od rozdzielnicy po kolejne puszki i punkty rozgałęźne.
- Oglądam miejsca najbardziej narażone: puszki, gniazda, oprawy, przepusty przez ściany i strefy wilgoci, przejścia zewnętrzne oraz fragmenty prowadzone w posadzce.
- Jeśli wynik poprawia się po osuszeniu, traktuję to jako trop eksploatacyjny, a nie przypadek do zignorowania.
- Jeśli po ponownym badaniu próg nadal nie jest spełniony, nie podaję napięcia „na próbę”, tylko naprawiam albo wymieniam wadliwy odcinek.
W modernizacjach największą różnicę robi cierpliwe odseparowanie winnego fragmentu, a nie pośpiech. Jeden dobrze wykonany test i czytelny protokół zwykle oszczędzają więcej czasu niż szybkie, powierzchowne sprawdzenie całej instalacji.
