W instalacji elektrycznej najwięcej problemów zaczyna się nie od odbiornika, ale od źle dobranego okablowania. Jeden zbyt cienki odcinek potrafi przegrzać obwód, utrudnić rozbudowę instalacji i podnieść koszty naprawy. Poniżej wyjaśniam, jak odróżnić rodzaje kabli i żył, jak dobierać przekrój do obciążenia i na co patrzeć przy modernizacji domu lub mieszkania.
Najważniejsze decyzje zapadają przy doborze przekroju, sposobu prowadzenia i zabezpieczeń
- Oświetlenie i gniazda zwykle prowadzi się osobnymi obwodami, żeby awaria nie gasiła całego lokalu.
- Miedziane żyły dominują w domach; typowe punkty wyjścia to 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd.
- Łazienka, kuchnia i strefy zewnętrzne wymagają lepszej ochrony mechanicznej, szczelności osprzętu i ochrony różnicowoprądowej.
- Kolory żył pomagają utrzymać porządek: żółto-zielony to ochrona, niebieski to neutralna, brązowy, czarny lub szary to faza.
- Modernizacja starej instalacji bez pomiarów i opisu obwodów zwykle kończy się poprawkami po odbiorze.

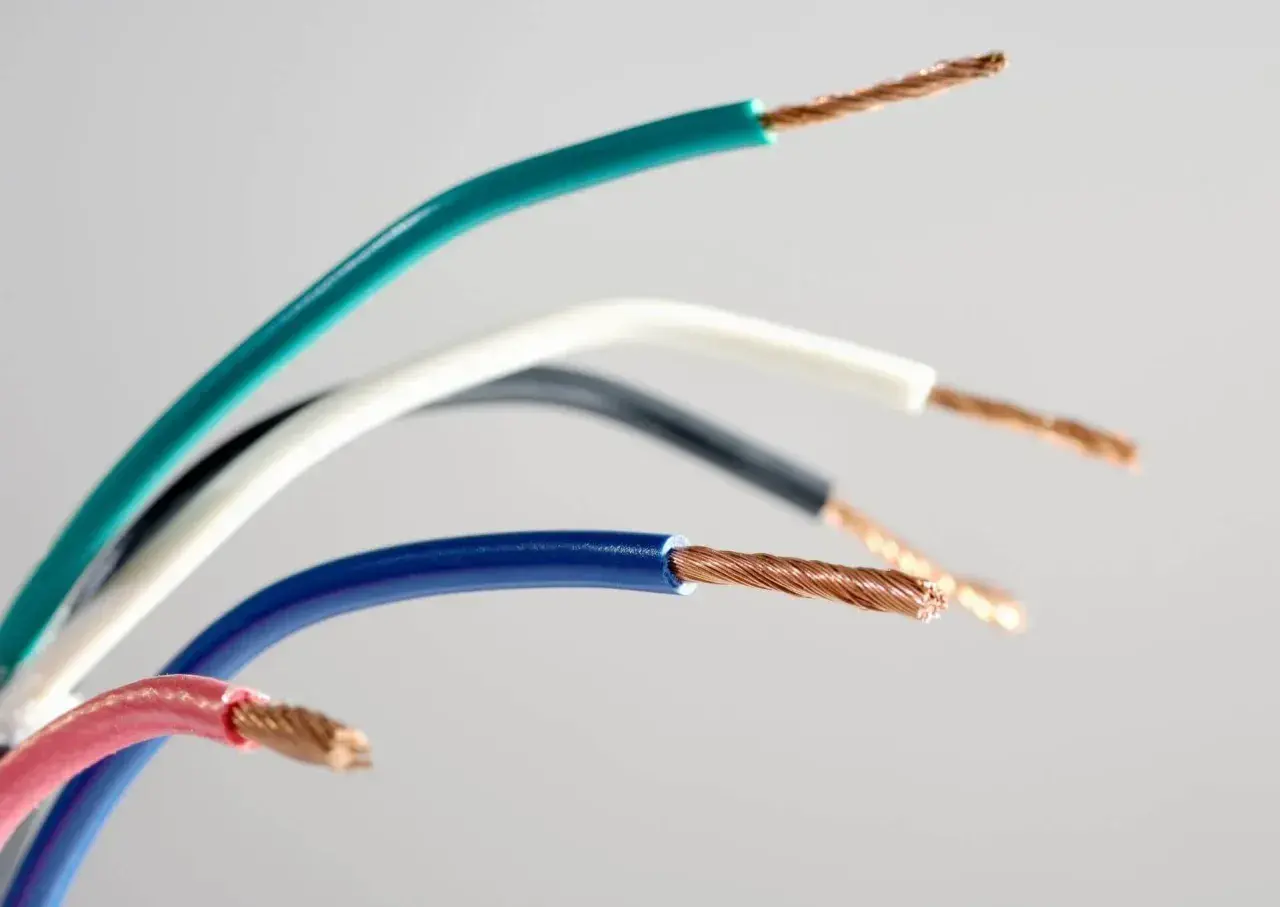

Czym różni się przewód od kabla i dlaczego to ma znaczenie
Pojedynczy przewód ma znaczenie dopiero razem z całym obwodem: liczy się nie tylko materiał żyły, ale też izolacja, przekrój, temperatura pracy, środowisko i zabezpieczenie po stronie rozdzielnicy. W praktyce w domach najczęściej spotyka się kable i przewody instalacyjne miedziane, bo są przewidywalne, łatwe w montażu i dobrze znoszą typowe obciążenia mieszkalne.
Różnica między nazwą handlową a zastosowaniem jest ważna w dokumentacji i przy zakupie, ale dla użytkownika ważniejsze jest to, do czego dany element jest przeznaczony, jakie ma napięcie znamionowe, liczbę żył i odporność na warunki w ścianie, na stropie albo w gruncie. Ja zawsze patrzę na to szerzej: jeśli okablowanie ma działać latami, nie wolno oceniać go wyłącznie po cenie za metr.
Gdy to jest jasne, można przejść do najważniejszego pytania: jak dobrać przekrój i typ do konkretnego obciążenia.
Jak dobrać przekrój i typ do obciążenia
Dobór zaczynam od pytania, co ten obwód ma zasilać, jak długo będzie prowadzony i w jakich warunkach będzie pracował. Zbyt mały przekrój oznacza większe nagrzewanie, większy spadek napięcia i większe ryzyko problemów z zabezpieczeniem, a zbyt duży nie zawsze daje realną korzyść, jeśli reszta instalacji i tak nie została policzona.
| Zastosowanie | Typowy punkt wyjścia | Dlaczego to działa |
|---|---|---|
| Oświetlenie | 1,5 mm², zwykle miedź | Typowe obciążenia są niższe, a trasy krótsze i prostsze |
| Gniazda wtyczkowe | 2,5 mm², zwykle miedź | Sprzęty przenośne częściej pobierają większy prąd i pracują dłużej |
| Stałe urządzenia kuchenne i grzewcze | Dobór projektowy, osobny obwód | Moc, długość trasy i sposób rozruchu trzeba policzyć indywidualnie |
| Automatyka, sterowanie, niskie prądy | Oddzielna trasa i przekrój zgodny z urządzeniem | Tu ważniejsza bywa odporność na zakłócenia niż sama „grubość” |
Najważniejsze są jednak nie tylko liczby z tabeli, ale też warunki montażu: długość trasy, sposób ułożenia, skupienie kilku odcinków w jednej bruździe, temperatura otoczenia i to, czy obwód zasila jeden odbiornik, czy kilka punktów naraz. Właśnie dlatego przy większych odbiornikach nie zgadzam się na dobór „na oko” ani na kupowanie materiału tylko pod hasło „żeby było na zapas”.
Gdy przekrój jest już dobrany rozsądnie, trzeba jeszcze poprawnie poprowadzić trasy, bo nawet dobry materiał można zepsuć na etapie montażu.
Jak prowadzić okablowanie pod tynkiem, w rurkach i na zewnątrz
W nowych mieszkaniach i podczas modernizacji najczęściej wybiera się prowadzenie podtynkowe, bo daje czysty efekt wizualny i łatwiej je ukryć po remoncie. W takich instalacjach trasa powinna być zaplanowana tak, by później dało się ją przewidzieć przy wierceniu, naprawie czy dobudowie kolejnego obwodu. W praktyce najwięcej szkód robi brak logiki, a nie sam tynk.
Instalacje natynkowe mają mniej elegancki wygląd, ale w wielu sytuacjach są po prostu rozsądniejsze: w garażu, piwnicy, warsztacie, budynku gospodarczym albo w modernizowanym lokalu, gdzie nie chcesz niszczyć całych ścian. Rurki i listwy chronią trasę, ułatwiają późniejszy dostęp i pozwalają lepiej uporządkować przewody sterujące, alarmowe czy sieciowe.
Na zewnątrz, w strefach wilgotnych i przy urządzeniach narażonych na uszkodzenia mechaniczne, nie wystarczy samo „lepsze” okablowanie. Potrzebne są szczelne puszki, odpowiedni osprzęt, ochrona przed promieniowaniem UV i przemyślana trasa, która nie będzie zbierała wody ani pracowała pod ciągłym naprężeniem. Ja trzymam się też prostej zasady: zasilania nie mieszam z przewodami sterującymi w tej samej przypadkowej trasie, bo później diagnoza usterek robi się niepotrzebnie trudna.
Kiedy trasy są uporządkowane, trzeba jeszcze opisać żyły i obwody, bo tam najłatwiej o pomyłkę na etapie montażu.
Jakie kolory i oznaczenia porządkują instalację
Kolory nie są ozdobą, tylko narzędziem bezpieczeństwa. W dobrze wykonanej instalacji pomagają od razu rozpoznać funkcję danej żyły, co przy serwisie i rozbudowie oszczędza czas, a czasem również nerwy. Dla mnie to jeden z tych detali, po których od razu widać, czy ktoś naprawdę zna temat.
| Kolor | Rola | Na co uważać |
|---|---|---|
| Żółto-zielony | Żyła ochronna | Nie używa się jej do innych funkcji |
| Niebieski | Żyła neutralna | Nie wolno jej mylić z ochronną |
| Brązowy, czarny lub szary | Żyła fazowa | W układzie trójfazowym ułatwia rozróżnienie poszczególnych faz |
Równie ważny jest podział instalacji na osobne obwody. W praktyce nie robię jednego „worka” na wszystko, bo wtedy jedna usterka potrafi wyłączyć zbyt dużo odbiorników, a rozbudowa staje się chaotyczna. Oświetlenie, gniazda ogólne, kuchnia, pralka i odbiorniki stałe powinny mieć sensowny podział, a w miejscach o podwyższonym ryzyku warto dołożyć ochronę różnicowoprądową 30 mA, która reaguje na upływ prądu i chroni ludzi przed porażeniem.
Gdy kolory i obwody są opisane poprawnie, zostają już głównie błędy montażowe, a to właśnie one najczęściej wychodzą po zakończeniu remontu.
Najczęstsze błędy przy modernizacji starego budynku
Modernizacja starej instalacji rzadko zawodzi dlatego, że ktoś wybrał „zły model” kabla. Problem zwykle siedzi w logice całego układu: za mała liczba obwodów, zbyt ambitne oszczędności na materiale, brak pomiarów albo pozostawienie fragmentów starej instalacji bez kontroli. Najpierw trzeba znaleźć słabe ogniwo, dopiero potem dokładkę estetyczną.
- Mieszanie starych i nowych odcinków bez sprawdzenia stanu izolacji i kompatybilnych złączek.
- Zbyt mała liczba obwodów, szczególnie w kuchni, łazience i przy odbiornikach o większym poborze.
- Ukrywanie połączeń w miejscach, do których potem nie da się dojść bez kucia ściany.
- Brak ochrony przed wilgocią i pyłem tam, gdzie warunki pracy są trudniejsze niż w pokoju dziennym.
- Łączenie zasilania z automatyką lub teletechniką w jednej przypadkowej trasie.
- Pomijanie pomiarów po robocie, bo „wszystko wygląda dobrze” nie znaczy jeszcze, że instalacja jest bezpieczna.
Najgroźniejszy błąd widzę wtedy, gdy ktoś wymienia tylko osprzęt końcowy, a stare, zużyte odcinki zostawia w ścianie. Taka kosmetyka poprawia wygląd, ale nie poprawia bezpieczeństwa ani niezawodności, bo słabe miejsce nadal pracuje pod obciążeniem.
Żeby nie wracać do poprawek po kilku miesiącach, ostatni krok powinien dotyczyć odbioru, pomiarów i dokumentacji.
Jak zamknąć modernizację bez kosztownych poprawek
Przed pierwszym uruchomieniem sprawdzam trzy rzeczy: czy rozdzielnica jest czytelnie opisana, czy zabezpieczenia odpowiadają podziałowi obwodów i czy wykonano pomiary odbiorcze. Jak podaje Główny Urząd Nadzoru Budowlanego, okresowa kontrola obejmuje m.in. sprawność połączeń, osprzętu, zabezpieczeń, oporność izolacji i uziemień, więc dobrze wykonana modernizacja zaczyna się od dokumentacji, a nie od samego montażu.
- Opis rozdzielnicy powinien jasno mówić, co zasila każdy wyłącznik.
- Przycisk test na ochronie różnicowoprądowej trzeba sprawdzić przed oddaniem instalacji do użytku.
- Pomiary muszą obejmować m.in. ciągłość, izolację i skuteczność ochrony przeciwporażeniowej.
- Dokumentacja powykonawcza jest ważna, bo za kilka lat nikt nie będzie pamiętał, gdzie biegnie dana trasa.
- Dostęp do puszek i połączeń powinien zostać zachowany tam, gdzie to technicznie możliwe.
Jeżeli instalacja ma działać długo i bez nerwów, stawiam na prosty układ, czytelne oznaczenia i obwody dobrane do realnego obciążenia. To właśnie one decydują o tym, czy modernizacja będzie jednorazową inwestycją, czy początkiem serii poprawek.
