Uziemienie domu to jeden z tych elementów instalacji elektrycznej, których nie widać po wykończeniu, a które najmocniej wpływają na bezpieczeństwo domowników i sprzętu. W praktyce decyduje o skuteczności ochrony przeciwporażeniowej, współpracy z wyłącznikami RCD i odprowadzaniu przepięć do gruntu. Poniżej rozkładam temat na czynniki pierwsze: od wyboru uziomu, przez montaż i pomiary, po typowe błędy oraz koszty w 2026 roku.
Najważniejsze decyzje trzeba podjąć zanim zamkniesz fundamenty
- W nowym budynku najrozsądniejszy jest zwykle uziom fundamentowy, bo jest najtrwalszy i najtańszy w wykonaniu na etapie budowy.
- W domu istniejącym częściej stosuje się uziom otokowy albo pionowy, bo nie trzeba kuć całych fundamentów.
- Nie ma jednej magicznej wartości rezystancji dla każdego domu, ale wynik powinien być możliwie niski, a dla instalacji z ochroną odgromową zwykle dąży się do poziomu poniżej 10 Ω.
- RCD nie zastępuje uziomu, tylko współpracuje z nim w ochronie przeciwporażeniowej.
- Po montażu potrzebny jest pomiar i protokół, bo bez nich nie wiesz, czy system działa tak, jak trzeba.
- Najwięcej kosztują poprawki wykonywane po wykończeniu terenu, a nie sam materiał.
Dlaczego ten element decyduje o bezpieczeństwie instalacji
W dobrze zaprojektowanym budynku uziom nie jest dodatkiem, tylko częścią całego układu ochrony. Łączy przewody ochronne, połączenia wyrównawcze i elementy metalowe budynku z ziemią, żeby w razie awarii lub przepięcia nie pojawiły się groźne różnice potencjałów na obudowach urządzeń, rurach czy konstrukcji. Ja traktuję to jako fundament bezpieczeństwa, a nie „opcję do zrobienia później”.
W domach jednorodzinnych najczęściej spotyka się układ TN-C-S albo TT, więc sposób uziemienia trzeba dobrać do realnej sytuacji przyłączeniowej, a nie według jednego uniwersalnego schematu. W praktyce ważne są trzy rzeczy: odpowiedni uziom, sensowne połączenie do głównej szyny uziemiającej oraz poprawnie wykonane połączenia wyrównawcze. Jeśli któryś z tych elementów zawodzi, reszta nie pracuje tak skutecznie, jak powinna. Skoro rola jest tak duża, kolejne pytanie brzmi: jaki typ uziomu ma sens w Twojej sytuacji?
Który uziom wybrać w nowym budynku i przy modernizacji starego
Najczęściej wybór sprowadza się do czterech wariantów. W nowym domu najbardziej opłaca się uziom fundamentowy, bo powstaje razem z fundamentami i ma bardzo stabilne parametry. Przy modernizacji częściej wchodzą w grę uziom otokowy albo pionowy, a czasem układ mieszany, jeśli grunt jest trudny albo trzeba poprawić wynik pomiaru.
| Rodzaj uziomu | Kiedy ma sens | Największe plusy | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Nowy dom, etap zbrojenia i betonowania | Najtrwalszy, zwykle najtańszy, mało wrażliwy na wysychanie gruntu | Trzeba go przewidzieć wcześniej, po wykończeniu domu trudno go poprawić |
| Otokowy | Dom istniejący albo doposażenie obiektu bez dobrego uziomu | Dobrze współpracuje z ochroną odgromową, daje możliwość poprawy parametrów | Wymaga wykopu wokół budynku i często narusza ogród, kostkę lub opaskę |

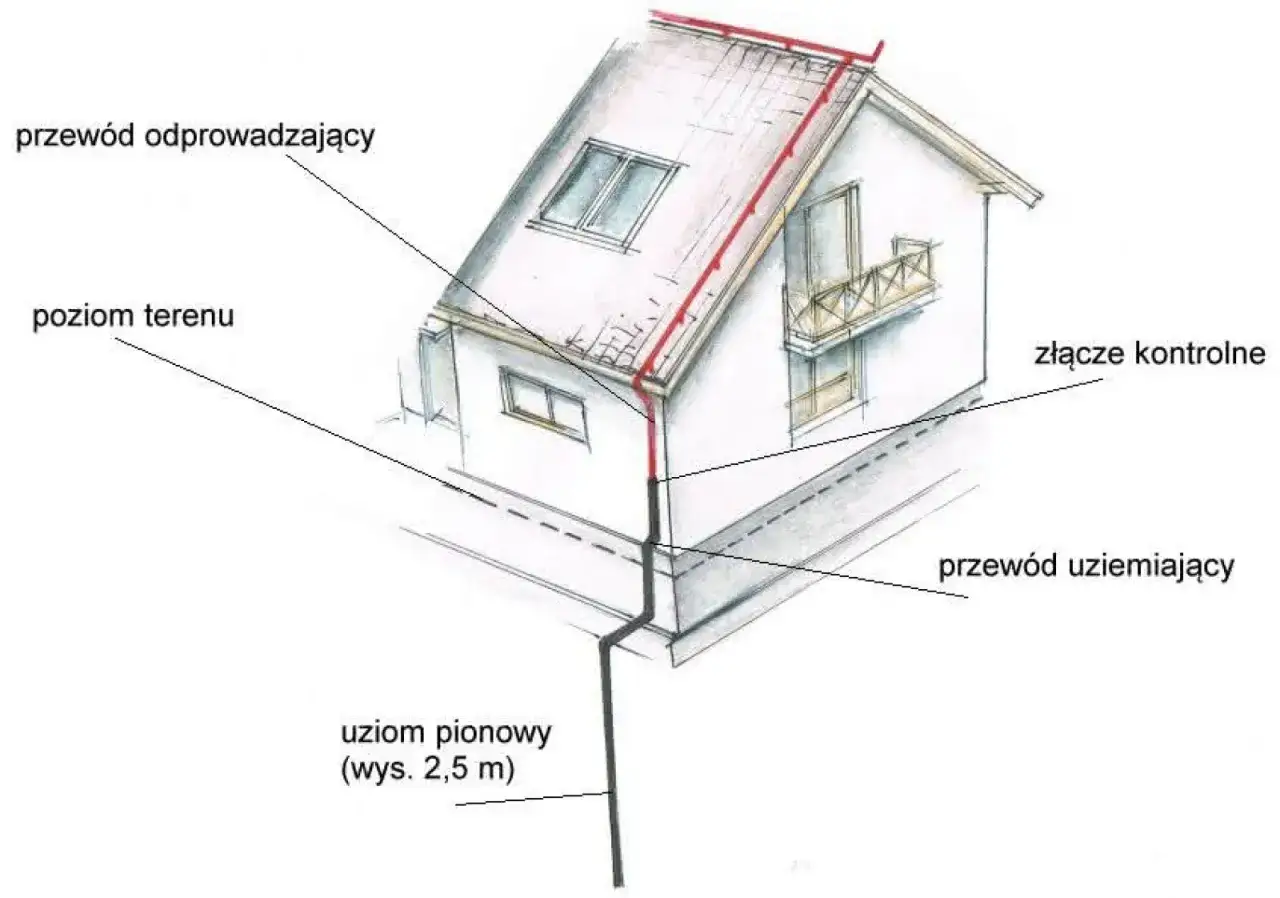

| Pionowy, czyli szpilkowy | Mało miejsca, trudna modernizacja, potrzeba szybkiej korekty | Nie wymaga dużych wykopów, łatwo dołożyć kolejne elektrody | Zależny od warstw gruntu, bywa mniej przewidywalny niż fundamentowy |
| Mieszany | Gdy jeden typ nie daje dobrego wyniku albo projekt wymaga większego zapasu | Największa elastyczność i najlepsza szansa na obniżenie rezystancji | Najdroższy i najbardziej pracochłonny |
Z praktyki widzę, że inwestorzy najczęściej żałują nie tego, że wybrali „zbyt dobry” uziom, tylko tego, że nie przewidzieli go na etapie fundamentów. Jeżeli grunt jest suchy, piaszczysty albo działka ma słabą rezystywność, jeden pręt rzadko wystarcza i lepiej od razu myśleć o układzie mieszanym. Dobór rodzaju to dopiero połowa zadania. Równie ważne jest poprawne wykonanie połączeń na etapie budowy.
Jak wygląda wykonanie krok po kroku
Nie lubię traktować tego tematu jako czystej teorii, bo tu kolejność prac ma realne znaczenie. W dobrze prowadzonym domu uziom powstaje razem z konstrukcją lub zewnętrznymi robotami ziemnymi, a nie jako „dodatkowy patent” po wykończeniu.
- Najpierw ustala się układ sieci i projekt ochrony. To na tym etapie wiadomo, czy instalacja będzie opierała się głównie na uziomie fundamentowym, czy trzeba od razu planować uziom otokowy albo dodatkowe elektrody.
- Potem montuje się element uziemiający. W nowych domach często stosuje się bednarkę stalową ocynkowaną, zwykle łączoną z zbrojeniem fundamentu. Najważniejsze jest trwałe i ciągłe połączenie, a nie „było jakoś przyklecone”.
- Następnie wyprowadza się przewód do głównej szyny uziemiającej. GSU, czyli główna szyna uziemiająca, to punkt zbiorczy dla uziomu, przewodu PE i połączeń wyrównawczych.
- Do GSU dołącza się elementy wymagające połączenia wyrównawczego, na przykład metalowe rury, konstrukcje lub inne części przewodzące, jeśli projekt tego wymaga.
- Na końcu wykonuje się pomiary, opisuje punkt kontrolny i zostawia dostęp do miejsca, w którym można później sprawdzić instalację. Bez tego serwis po latach staje się niepotrzebnie trudny.
Właśnie tu widać największą różnicę między poprawnym wykonaniem a „zrobieniem na szybko”: system ma być trwały, dostępny do kontroli i odporny na korozję oraz przypadkowe uszkodzenia. Po montażu nie zakłada się jeszcze sukcesu - system trzeba sprawdzić miernikiem.
Jakie pomiary naprawdę mają znaczenie
Sam widok bednarki czy szpilki niczego nie gwarantuje. W praktyce liczy się wynik pomiaru rezystancji uziemienia, ciągłość połączeń ochronnych oraz to, czy cały układ zachowuje się poprawnie w realnych warunkach gruntu. Rezystywność gruntu zmienia się wraz z wilgotnością i porą roku, więc pomiar wykonany w suchym okresie zwykle daje bardziej wymagający, a przez to uczciwszy obraz sytuacji.
| Co mierzymy | Po co to robimy | Na co zwracam uwagę |
|---|---|---|
| Rezystancję uziemienia | Żeby sprawdzić, jak skutecznie uziom odprowadza prąd do ziemi | Wartość powinna być możliwie niska; dla układów z ochroną odgromową często dąży się do poziomu poniżej 10 Ω |
| Ciągłość przewodów ochronnych i wyrównawczych | Żeby upewnić się, że PE i połączenia metalowych elementów nie mają przerw | Tu nie ma miejsca na luźne połączenia, korozję ani przypadkowe przerwy |
| Skuteczność ochrony przez samoczynne wyłączenie zasilania | Żeby RCD i zabezpieczenia nadprądowe miały warunki do poprawnego zadziałania | To szczególnie ważne w układach, w których ochrona zależy od dobrego PE i niskiej impedancji pętli |
| Dokumentację powykonawczą | Żeby odbiór był formalnie i technicznie domknięty | Protokół ma większą wartość niż deklaracja, że „na pewno działa” |
Do pomiaru rezystancji uziomu zwykle używa się metody 3- lub 4-przewodowej. To standardowy sposób, który pozwala ocenić układ bez zgadywania. Ja zawsze patrzę nie tylko na samą liczbę, ale też na to, czy wynik pasuje do rodzaju budynku, gruntu i planowanej ochrony odgromowej. Same wyniki pomiarów to jedno, ale ich skuteczność zależy też od współpracy z resztą zabezpieczeń.
Jak uziom współpracuje z RCD, rozdzielnicą i ochroną odgromową
To jest moment, w którym wiele osób myli funkcje poszczególnych elementów. RCD, czyli wyłącznik różnicowoprądowy, reaguje na różnicę prądów między przewodem fazowym i neutralnym, ale nie zastępuje przewodu ochronnego ani uziomu. Innymi słowy, różnicówka pomaga odłączyć zasilanie, ale potrzebuje poprawnie zbudowanego układu ochronnego, żeby całość miała sens.
Podobnie działa ochrona przeciwprzepięciowa. Ogranicznik przepięć SPD ma odprowadzić impuls do ziemi, więc jeśli droga do uziomu jest słaba, jego skuteczność też spada. Dlatego w rozdzielnicy warto zaplanować miejsce na SPD, właściwą szynę PE oraz czytelne, krótkie połączenia. W instalacjach z odgromówką znaczenie ma też połączenie uziomu z systemem LPS, czyli instalacją piorunochronną. W takim układzie nie szuka się „magicznego” parametru, tylko dąży do możliwie niskiej i stabilnej impedancji całego toru.
W starszych domach ważny bywa też punkt rozdziału przewodu PEN na PE i N. Jeśli jest zrobiony byle jak, późniejsze dołożenie RCD nie naprawi problemu. Uziemienie powinno wspierać ochronę przeciwporażeniową, a nie być dla niej przypadkowym dodatkiem. Gdy to jest źle zrobione, objawy zwykle nie wychodzą od razu, tylko po latach. I właśnie dlatego tak często widzę te same błędy.
Najczęstsze błędy, które psują efekt po wykończeniu
- Brak uziomu przewidzianego przed betonowaniem. To najdroższy błąd, bo później trzeba kuć, kopać albo rozbierać część zagospodarowania.
- Przerwy w obwodzie otokowym albo słabe połączenia. Uziom ma działać jako ciągły system, a nie zbiór przypadkowych odcinków metalu.
- Zły materiał albo zbyt „oszczędna” średnica przewodu. W praktyce liczy się trwałość, odporność na korozję i zgodność z projektem, nie tylko cena za metr.
- Brak połączeń wyrównawczych. Sama elektroda w gruncie nie załatwia wszystkiego, jeśli metalowe elementy budynku pozostają poza systemem.
- Zakopanie punktu kontrolnego bez dostępu. Potem każdy pomiar albo naprawa zamieniają się w niepotrzebną demolę.
- Brak protokołu pomiarowego. Bez dokumentu nie ma pewności, że system został sprawdzony w stanie, w jakim powinien pracować.
Najbardziej zdradliwe są błędy, których nie widać po odbiorze domu. Uziom może wyglądać poprawnie na etapie robót, a potem okazać się zbyt płytki, źle połączony albo kompletnie nieprzydatny po zasypaniu i wykończeniu terenu. Nawet dobry projekt potrafi rozbić się o koszty albo zły zakres prac, więc warto znać realne widełki cenowe.
Ile kosztuje wykonanie i poprawienie uziemienia w 2026 roku
W 2026 roku koszt zależy przede wszystkim od typu uziomu, długości obwodu, warunków gruntowych i tego, czy prace są robione razem z fundamentami, czy już po wykończeniu działki. W nowym domu najtaniej wychodzi rozwiązanie fundamentowe, bo nie wymaga dodatkowych wykopów wokół budynku. Przy modernizacji często dopłaca się nie za sam metal, tylko za roboty ziemne, odtworzenie nawierzchni i pomiary.
| Zakres | Orientacyjny koszt | Co zwykle obejmuje |
|---|---|---|
| Uziom fundamentowy | ok. 2 000–2 700 zł | Materiał, montaż na etapie fundamentów i wyprowadzenie do GSU |
| Uziom otokowy | ok. 4 400–5 000 zł | Wykop, przewód uziemiający, połączenia i podłączenie do instalacji |
| Uziom pionowy, czyli szpilkowy | ok. 3 900–4 500 zł | Pręty, osprzęt i robocizna, zależnie od liczby elektrod i gruntu |
| Pomiar rezystancji uziomu | ok. 100–220 zł | Badanie parametrów i sporządzenie wyniku pomiarowego |
| Protokół i odbiór instalacji | zwykle kilkaset złotych | Formalne potwierdzenie wykonania i sprawdzenia układu |
Jeśli teren jest już urządzony, koszt poprawienia uziemienia potrafi wzrosnąć wyraźnie szybciej niż sam zakres elektryczny. Zdarza się, że najdroższe nie są elektrody ani przewód, tylko rozbiórka kostki, odtworzenie opaski, naprawa ogrodu albo prace przy trudno dostępnym obrysie budynku. Z praktycznego punktu widzenia to właśnie dlatego uziom warto zaplanować wcześniej, a nie po odbiorze elewacji. Na finiszu zostaje jeszcze jedna rzecz: sprawdzić, czy całość jest gotowa do bezpiecznego użytkowania.
Co sprawdzam przed odbiorem, żeby nie wracać do tego po latach
Przed odbiorem patrzę na instalację bardzo prosto: czy da się ją później skontrolować, czy ma sens techniczny i czy ktoś zostawił po sobie czytelną dokumentację. To brzmi banalnie, ale właśnie na tym poziomie najczęściej wyłapuje się realne problemy.
- Czy jest dostęp do punktu pomiarowego i połączenia z uziomem.
- Czy GSU lub GSW jest poprawnie opisana i połączona z przewodem PE.
- Czy połączenia wyrównawcze obejmują elementy przewodzące, które powinny być włączone do systemu.
- Czy wykonano pomiar rezystancji uziemienia i ciągłości przewodów ochronnych.
- Czy rozdzielnica ma miejsce na ochronnik przepięć i czy trasy przewodów są możliwie krótkie.
- Czy dokumentacja powykonawcza zgadza się z tym, co faktycznie zostało zrobione w gruncie i w rozdzielni.
Jeśli miałbym wskazać jedną rzecz, której nie warto odkładać, byłaby to decyzja o uziomie przed betonowaniem i przed zamknięciem rozdzielnicy. To drobny element w budżecie budowy, ale jeden z tych, które później najtrudniej i najdrożej poprawić.
