Wystarczy otworzyć puszkę instalacyjną, aby zobaczyć brązową, czarną, szarą, niebieską i żółto-zieloną żyłę, ale sama barwa nie zawsze rozwiązuje zagadkę. Prawidłowe kolory faz pomagają odróżnić L1, L2 i L3 od przewodu neutralnego oraz ochronnego. Wyjaśniam, co oznaczają poszczególne oznaczenia, jak czytać instalację jedno- i trójfazową oraz dlaczego przed remontem trzeba potwierdzić funkcję przewodu pomiarem.
Najważniejsze zasady rozpoznawania przewodów w instalacji
- Brązowy, czarny i szary służą do oznaczania przewodów fazowych L1, L2 i L3.
- Niebieski jest przeznaczony dla przewodu neutralnego N.
- Żółto-zielony oznacza przewód ochronny PE i nie powinien pełnić innej funkcji.
- W typowej instalacji trójfazowej przyjmuje się kolejność L1 brązowy, L2 czarny, L3 szary.
- W starszym budynku kolor nie jest dowodem funkcji żyły. Potrzebne są oględziny, dokumentacja i pomiar.
Jakie barwy mają przewody L1, L2 i L3
Punktem odniesienia dla identyfikacji żył w kablach i przewodach jest w Polsce norma PN-HD 308 S2:2007. Jej zakres obejmuje sposoby oznaczania żył, a opis normy jest dostępny w serwisie Polskiego Komitetu Normalizacyjnego. Dzięki ujednoliceniu instalator może szybciej rozpoznać funkcję przewodu, ale oznaczenie nadal trzeba odczytywać razem ze schematem i sposobem podłączenia.

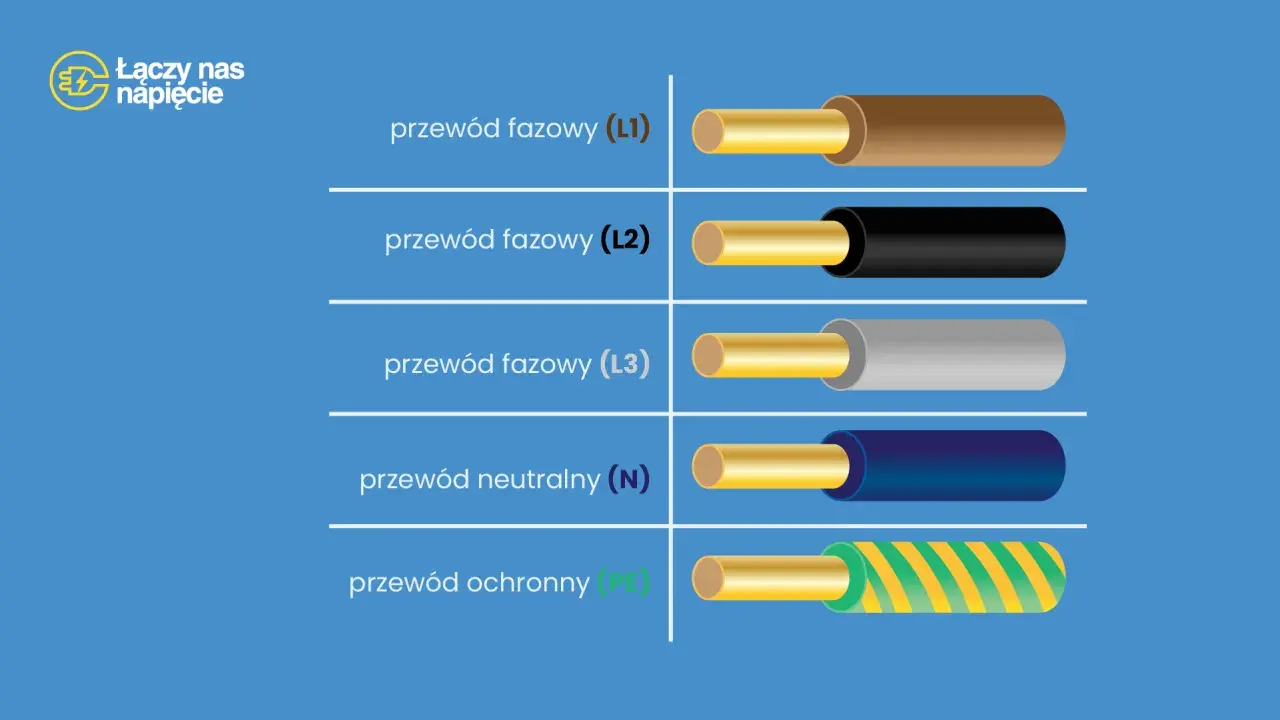

| Oznaczenie | Typowa barwa | Znaczenie |
|---|---|---|
| L1 | brązowy | Pierwszy przewód fazowy |
| L2 | czarny | Drugi przewód fazowy |
| L3 | szary | Trzeci przewód fazowy |
| N | niebieski | Przewód neutralny |
| PE | żółto-zielony | Przewód ochronny |
W obwodzie trójfazowym najczęściej spotyka się więc zestaw brązowy, czarny i szary dla przewodów czynnych. Taka kolejność ułatwia pracę przy rozdzielnicy i odbiornikach, lecz sama barwa nie potwierdza rzeczywistej kolejności faz. Jeżeli ktoś zamienił żyły podczas montażu, brązowy przewód opisany jako L1 może w praktyce należeć do innej fazy.
Instalacja jednofazowa ma tylko jeden przewód fazowy
W typowym obwodzie domowym 230 V występuje jedna żyła fazowa oznaczona jako L, przewód neutralny N oraz przewód ochronny PE. Dla żyły fazowej stosuje się zwykle brązowy kolor, choć zgodnie z zasadami identyfikacji może pojawić się także czarny albo szary.
W praktyce przy gniazdach i oświetleniu ważniejsze od zapamiętania jednego koloru jest rozróżnienie funkcji. Przewód fazowy doprowadza napięcie, neutralny zamyka obwód roboczy, a ochronny ma zabezpieczyć użytkownika w razie uszkodzenia izolacji lub pojawienia się napięcia na metalowej obudowie.
Co oznaczają przewody N, PE i PEN
Najczęstszy błąd polega na traktowaniu przewodu neutralnego i ochronnego jak dwóch nazw tego samego elementu. Nie są tym samym. N przewodzi prąd roboczy, natomiast PE służy ochronie przeciwporażeniowej i w prawidłowo działającym obwodzie nie powinien być wykorzystywany jako przewód roboczy.
| Symbol | Barwa | Funkcja |
|---|---|---|
| N | niebieska | Przewód neutralny, który należy do obwodu roboczego |
| PE | żółto-zielona | Przewód ochronny połączony z częściami przewodzącymi dostępnymi |
| PEN | żółto-zielona z niebieskim oznaczeniem końców | Wspólny przewód ochronno-neutralny w starszych układach |
Przewód PEN łączy funkcję PE i N, dlatego spotyka się go przede wszystkim w starszych instalacjach, wykonanych w układzie TN-C. Po rozdzieleniu PEN na PE i N nie powinno się ponownie łączyć tych przewodów za miejscem rozdziału, ponieważ może to zakłócić pracę wyłącznika różnicowoprądowego i stworzyć niebezpieczne napięcia na obudowach.
Żółto-zielona kombinacja jest zarezerwowana dla funkcji ochronnych. Z kolei niebieska żyła powinna pełnić funkcję neutralną, chyba że chodzi o szczególny układ, w którym nie ma przewodu neutralnego, a żyła została jednoznacznie oznaczona na dostępnych końcach. W zwykłej instalacji nie należy jednak samodzielnie zakładać, że niebieski przewód można wykorzystać jako fazę.
Jak sprawdzić przewód w istniejącej instalacji
Przy nowym kablu można posłużyć się oznaczeniem producenta i projektem. Przy starej instalacji sytuacja wygląda inaczej, bo przewody mogły być wielokrotnie przerabiane, a wcześniejszy wykonawca mógł użyć niewłaściwej barwy. Kolor jest wskazówką, nie pomiarem.
Przed rozpoczęciem prac trzeba wyłączyć właściwy obwód, zabezpieczyć go przed przypadkowym załączeniem i sprawdzić brak napięcia odpowiednim przyrządem dwubiegunowym. Pomiar należy wykonać między przewodami oraz względem przewodu ochronnego, a przyrząd powinien być sprawdzony przed i po pomiarze na znanym źródle napięcia.
- Nie oceniaj przewodu wyłącznie po kolorze izolacji.
- Nie traktuj próbnika neonowego jako jedynego potwierdzenia braku napięcia.
- Sprawdź, czy w puszce nie występuje zasilanie z kilku różnych obwodów.
- Porównaj oznaczenia w rozdzielnicy, puszce i przy odbiorniku.
- Przy niejasnym układzie przerwij pracę i zleć identyfikację elektrykowi.
Szczególnej ostrożności wymaga instalacja z kilkoma obwodami oświetleniowymi, automatyką, zasilaniem awaryjnym albo fotowoltaiką. Napięcie może pojawić się na przewodzie, który wygląda na odłączony, dlatego wyłączenie jednego zabezpieczenia nie zawsze wystarcza.
Najczęstsze pomyłki przy oznaczaniu żył
Zamiana przewodu neutralnego z fazowym
Brązowy przewód jest zwykle fazowy, a niebieski neutralny, lecz w starej instalacji ktoś mógł wykorzystać żyłę niezgodnie z przeznaczeniem. Zamiana może doprowadzić do obecności napięcia w miejscu, które użytkownik uzna za bezpieczne, szczególnie przy oprawach oświetleniowych i wyłącznikach.
Wykorzystanie przewodu ochronnego do innego celu
Żółto-zielony przewód nie jest zapasową żyłą do sterowania lampą ani dodatkowym przewodem fazowym. Nie wolno przeznaczać PE na funkcję roboczą, nawet gdy w rurze lub kablu brakuje jednej żyły.
Założenie, że brązowy zawsze oznacza L1
W nowym, prawidłowo opisanym układzie brązowy przewód zwykle przypisuje się do L1. Przy modernizacji trzeba jednak sprawdzić oznaczenia na aparatach i rzeczywistą kolejność faz, ponieważ barwa nie zastępuje opisu zacisku ani pomiaru parametrów instalacji.
Przeczytaj również: Pomiar rezystancji izolacji - Jak poprawnie badać i oceniać wyniki?
Samowolne łączenie N z PE
W starszych układach można spotkać wspólny przewód PEN, ale nie oznacza to, że każdy niebieski i żółto-zielony przewód wolno połączyć w dowolnym miejscu. Punkt rozdziału wymaga właściwego układu, uziemienia i sprawdzenia całej instalacji.
Jak czytać kolory przewodów podczas remontu
Przy nowej instalacji najprostszy jest konsekwentny układ żył. Kabel trzyżyłowy do typowego obwodu jednofazowego ma zwykle żyłę fazową brązową, neutralną niebieską i ochronną żółto-zieloną. Kabel pięciożyłowy dla obwodu trójfazowego zawiera najczęściej brązowy, czarny, szary, niebieski i żółto-zielony.
| Przykładowy układ | Typowy zestaw barw | Na co zwrócić uwagę |
|---|---|---|
| Obwód jednofazowy z PE i N | brązowy, niebieski, żółto-zielony | Jedna żyła czynna, neutralna i ochronna |
| Obwód trójfazowy bez N | brązowy, czarny, szary, żółto-zielony | Brak przewodu neutralnego nie oznacza braku potrzeby ochrony PE |
| Obwód trójfazowy z N i PE | brązowy, czarny, szary, niebieski, żółto-zielony | Pełny zestaw L1, L2, L3, N i PE |
Sam wybór kabla nie kończy projektu. Przekrój żył, zabezpieczenie, sposób ułożenia, obciążenie i długość obwodu powinny wynikać z projektu oraz obliczeń. Kolor mówi o funkcji przewodu, ale nie informuje, jaką moc może bezpiecznie przenosić.
Przy podłączaniu płyty indukcyjnej, pompy ciepła, ładowarki samochodowej lub maszyny warsztatowej nie wystarczy rozpoznać L1, L2 i L3. Trzeba jeszcze sprawdzić wymagania producenta, kolejność faz, zabezpieczenia oraz sposób ochrony przeciwporażeniowej. To właśnie w takich instalacjach pozornie mała pomyłka może mieć kosztowne skutki.
Kolor przewodu pomaga, ale bezpieczeństwo potwierdza pomiar
Najłatwiejszy schemat do zapamiętania brzmi brązowy, czarny i szary dla faz, niebieski dla N oraz żółto-zielony dla PE. Ten porządek dobrze sprawdza się w nowych instalacjach wykonanych zgodnie z dokumentacją.
Przy remoncie starego budynku trzeba zachować większy dystans do kolorów. Oględziny, oznaczenia na aparatach, dokumentacja i pomiar tworzą wiarygodną całość, a nie pojedyncza barwa izolacji. Takie podejście ogranicza ryzyko pomyłki i pozwala modernizować instalację bez przenoszenia dawnych błędów do nowych obwodów.
