Dobrze dobrane klemy decydują o tym, czy akumulator zasili rozrusznik, instalację oświetleniową albo urządzenia awaryjne bez strat i niebezpiecznego grzania połączenia. Wyjaśniam, czym różnią się poszczególne rodzaje zacisków, jak dopasować je do przewodu i bieguna, jak bezpiecznie je zamontować oraz kiedy w instalacji budynkowej trzeba zastosować zupełnie inne złącze.
Najważniejsze zasady pewnego połączenia elektrycznego
- Materiał i dopasowanie mają większe znaczenie niż sam wygląd zacisku.
- Przy odłączaniu akumulatora najpierw zdejmuję przewód z bieguna ujemnego, a przy podłączaniu zaczynam od dodatniego.
- Oznaczenie 300, 600 czy 800 A często dotyczy maksymalnego prądu chwilowego, a nie stałego obciążenia.
- Połączenie powinno być czyste, nieruchome i zabezpieczone przed wilgocią, ale smaru nie nakłada się między metalowe powierzchnie styku.
- Do instalacji 230 V stosuje się złączki elektroinstalacyjne, a nie zaciski przeznaczone do akumulatorów.
Czym są zaciski akumulatorowe i za co odpowiadają
Zacisk akumulatorowy łączy biegun źródła energii z przewodem prowadzącym do odbiorników. W samochodzie przenosi bardzo duży prąd rozruchowy, ale podobną funkcję pełni także w maszynie budowlanej, agregacie, kamperze, łodzi czy instalacji zasilania awaryjnego. Mały element może więc decydować o działaniu całego układu.
Najważniejszy jest niski opór elektryczny połączenia. Gdy powierzchnia jest skorodowana albo przewód został źle zaciśnięty, energia zamienia się w ciepło. Objawami bywają trudny rozruch, przygasanie świateł, resetowanie elektroniki, a w skrajnym przypadku stopiona obudowa i ryzyko pożaru.
Nie każdy zacisk jest jednak tym samym. W akumulatorach spotyka się elementy nasuwane na stożkowy biegun, wersje szybkozłączne, zaciski śrubowe oraz rozwiązania z dodatkowym wyjściem na akcesoria. W instalacjach budynkowych podobną rolę pełnią listwy zaciskowe, tulejki i złączki sprężynowe, ale mają inne parametry oraz przeznaczenie.
Jak wybrać klemy do akumulatora
Dobór zaczynam od sprawdzenia średnicy i kształtu bieguna, polaryzacji oraz sposobu przyłączenia przewodu. W popularnych akumulatorach samochodowych biegun dodatni i ujemny mogą mieć różne średnice, dlatego zacisk nie powinien być dobierany wyłącznie po kolorze czerwonym lub czarnym.
| Rodzaj zacisku | Gdzie sprawdza się najlepiej | Najważniejsza zaleta | Ograniczenie |
|---|---|---|---|
| Standardowy śrubowy | Samochody osobowe i proste układy 12 V | Niska cena i łatwa wymiana | Wymaga okresowego sprawdzenia dokręcenia |
| Mosiężny | Samochody, maszyny, agregaty i instalacje o dużym prądzie | Dobra przewodność i odporność na odkształcenia | Zwykle kosztuje więcej niż wersja ołowiana |
| Szybkozłączny | Akumulatory sezonowe, kampery, łodzie i urządzenia serwisowe | Można odłączyć zasilanie bez klucza | Mechanizm musi być solidny i zabezpieczony przed przypadkowym otwarciem |
| Z dodatkowym wyjściem | Układy z przetwornicą, radiem, wyciągarką lub akcesoriami | Ułatwia podłączenie kilku przewodów | Łatwo przeciążyć główny zacisk przy złym doborze przewodów |
| Wersja morska lub przemysłowa | Wilgoć, wibracje i trudne warunki pracy | Lepsza ochrona przed korozją | Wyższa cena i większe gabaryty |

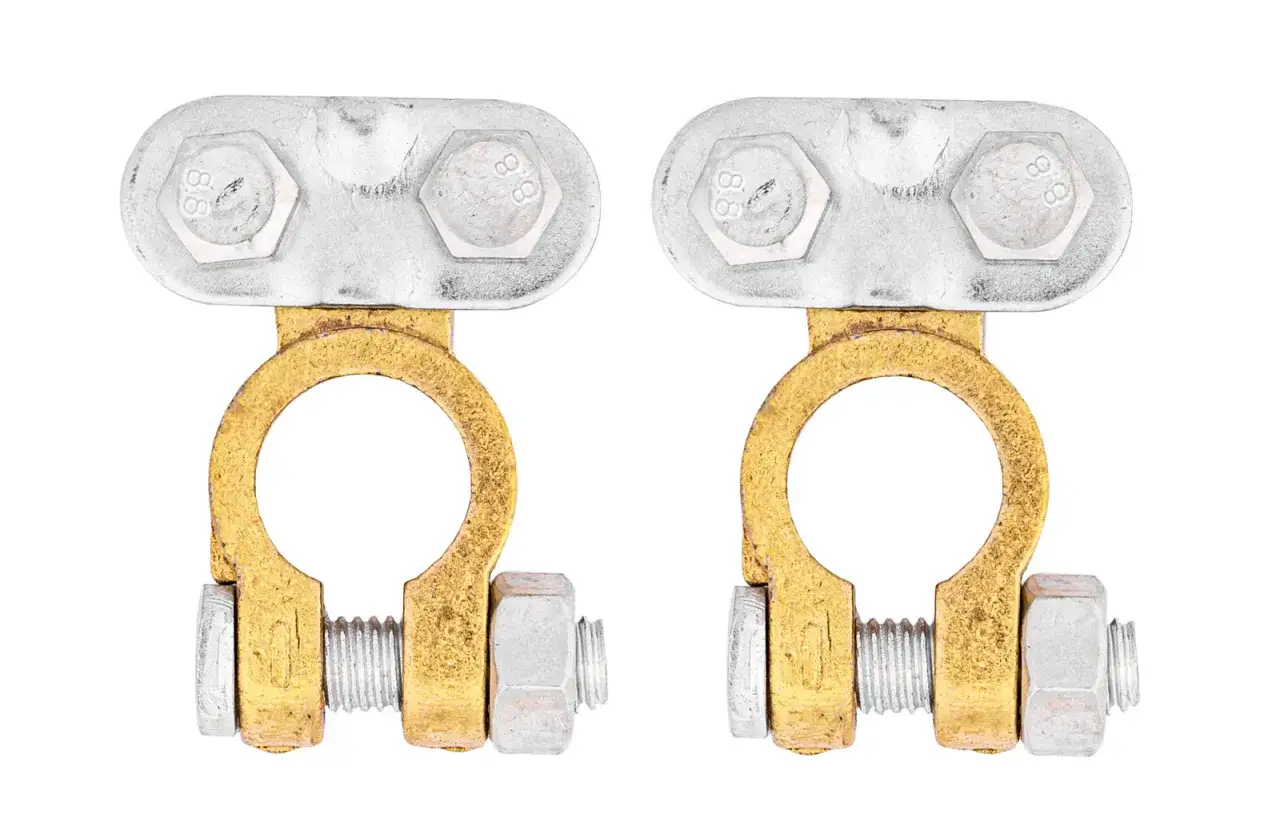

Najczęściej wybieram mosiądz albo dobrze zabezpieczoną miedź, gdy połączenie ma pracować długo i pod dużym obciążeniem. Ołów jest tani i łatwo dopasowuje się do bieguna, ale miękki materiał można szybko odkształcić zbyt mocnym dokręcaniem. W aucie używanym sporadycznie sprawny model standardowy może wystarczyć, natomiast w maszynie pracującej na wibracjach oszczędność kilku złotych nie ma większego sensu.
Trzeba też ostrożnie interpretować oznaczenia prądowe. Napis 600 A lub 800 A często opisuje obciążenie chwilowe, na przykład podczas rozruchu, a nie prąd ciągły. Jeśli producent nie podaje warunków pomiaru, traktuję taką liczbę jako wskazówkę marketingową, nie pełną specyfikację techniczną.
Jak bezpiecznie wymienić zacisk krok po kroku
Pracę wykonuję przy wyłączonym silniku, odłączonej ładowarce i z dala od otwartego ognia. Akumulator kwasowo-ołowiowy może wydzielać wodór, dlatego potrzebna jest wentylacja i ochrona oczu. Zwarcie metalowym kluczem potrafi w jednej chwili rozgrzać narzędzie, stopić przewód albo uszkodzić elektronikę.
- Wyłącz zasilanie i zabezpiecz pojazd lub urządzenie przed przypadkowym uruchomieniem.
- Odłącz przewód ujemny, zwykle oznaczony symbolem minus, a dopiero później dodatni.
- Odkręć zużyty element bez skręcania i podważania samego bieguna akumulatora.
- Oczyść biegun szczotką do styków i usuń nalot. Nie ścieraj metalu agresywnie, bo można zmniejszyć średnicę stożka.
- Sprawdź przewód. Jeśli miedziane żyły są poczerniałe, kruche albo luźno wychodzą z końcówki, sama wymiana zacisku nie rozwiąże problemu.
- Załóż nowy element, dopasuj przewód i dokręć go momentem podanym przez producenta.
- Podłącz najpierw przewód dodatni, a potem ujemny. Połączenie nie powinno obracać się pod naciskiem dłoni.
- Po uruchomieniu sprawdź, czy zacisk nie nagrzewa się i czy odbiorniki działają stabilnie.
Najczęstszy błąd polega na dokręcaniu „na wyczucie” aż do deformacji materiału. Zbyt luźne połączenie grzeje się, ale zbyt mocne może pęknąć, rozciągnąć obejmę albo uszkodzić biegun akumulatora. Uniwersalnego momentu dokręcania nie ma, więc w tym miejscu instrukcja konkretnego elementu jest ważniejsza niż porada z przypadkowego forum.
Preparat antykorozyjny nakładam dopiero po zmontowaniu i oczyszczeniu styku. Nie smaruję nim metalowych powierzchni, które mają przewodzić prąd, ponieważ warstwa środka może zwiększyć opór połączenia. W instalacjach z przewodem zakończonym oczkiem liczy się również prawidłowe zaprasowanie końcówki, a nie samo przykręcenie jej do zacisku.
Objawy uszkodzonego połączenia i skuteczna konserwacja
Zużycie można często rozpoznać bez specjalistycznych narzędzi. Biały, niebieski lub zielonkawy nalot, luźna obejma, pęknięcie oraz ślady przypalenia to sygnały, których nie powinienem ignorować. Szczególnie niepokojące jest mocne grzanie przewodu lub zacisku podczas rozruchu.
Jeżeli samochód słabo odpala, nie zakładam od razu, że winny jest akumulator. Najpierw sprawdzam czystość połączeń, przewód masowy i przewód dodatni. Pomiar spadku napięcia podczas rozruchu bywa bardziej miarodajny niż pomiar napięcia na postoju, ponieważ ujawnia opór, który pojawia się dopiero pod obciążeniem.
Przeczytaj również: Aparat domofonowy - Jak dobrać właściwy model i uniknąć błędów?
Co sprawdzać podczas przeglądu
- czy zacisk nie przesuwa się na biegunie,
- czy śruba i nakrętka nie są skorodowane,
- czy przewód nie jest przełamany przy końcówce,
- czy osłona dodatniego bieguna nadal chroni przed zwarciem,
- czy połączenie nie zmienia koloru od wysokiej temperatury.
W typowym układzie 12 V napięcie sprawnego akumulatora po odpoczynku często wynosi około 12,4-12,8 V, a napięcie ładowania może mieścić się w granicach 13,8-14,7 V. To tylko wartości orientacyjne. Nowoczesne samochody z inteligentnym ładowaniem, systemem start-stop albo czujnikiem na przewodzie ujemnym mogą pracować według innego schematu.
Zaciski w instalacjach budynkowych mają inne wymagania
W remontowanej rozdzielnicy, puszce lub obwodzie oświetleniowym nie stosuję zacisku akumulatorowego tylko dlatego, że szybko łączy przewody. Do takich prac przeznaczone są złączki o określonym napięciu, przekroju i prądzie znamionowym. Producent powinien jasno wskazać, czy dany model obsługuje przewody jednożyłowe, wielodrutowe i linkowe.
| Zastosowanie | Właściwe rozwiązanie | Na co zwrócić uwagę |
|---|---|---|
| Puszka instalacyjna | Złączka sprężynowa lub dźwigniowa | Zakres przekrojów, rodzaj żyły i napięcie znamionowe |
| Przewód linkowy | Złączka dopuszczona do linek albo końcówka tulejkowa | Nie wciskać luźnych, rozcapierzonych żył bez przygotowania |
| Rozdzielnica | Listwa lub złączka na szynę DIN | Obciążalność, możliwość mostkowania i oznaczenie obwodu |
| Przewód dużego przekroju | Końcówka oczkowa lub zacisk zaprasowywany | Właściwy przekrój, narzędzie i profil zaciskania |
| Miejsce wilgotne | Złącze z odpowiednią obudową lub ochroną | Stopień IP oraz zgodność z warunkami środowiskowymi |
Dla przykładu popularne złączki instalacyjne mogą obsługiwać przewody od około 0,14 do 6 mm² i prądy rzędu 32-41 A, ale zakres zależy od konkretnej wersji. Nie przenoszę tych wartości na każdy produkt. W instalacji 230 V ważniejsze od wygody montażu są dane katalogowe, poprawne zabezpieczenie obwodu i wykonanie pracy przez osobę z odpowiednimi kwalifikacjami.
Przy większej przebudowie instalacji sprawdzam również wymagania norm dotyczących doboru i montażu oprzewodowania, między innymi PN-HD 60364-5-52. Norma PN-EN 60998 obejmuje wybrane złączki do przewodów miedzianych, ale sam numer normy nie zastępuje instrukcji konkretnego producenta.
Ile kosztują zaciski i gdzie nie warto oszczędzać
W aktualnych ofertach detalicznych podstawowa para kosztuje zwykle 15-30 zł. Modele mosiężne, szybkozłączne lub wyposażone w dodatkowe wyjścia mieszczą się często w przedziale 25-60 zł, natomiast rozwiązania do łodzi, maszyn i dużych akumulatorów mogą kosztować 40-100 zł albo więcej.
| Rozwiązanie | Orientacyjny koszt materiału | Kiedy ma sens |
|---|---|---|
| Prosty komplet standardowy | 15-30 zł | Zwykły samochód osobowy i niewielkie obciążenia |
| Para mosiężna | 25-50 zł | Trwałe połączenie i częsty rozruch |
| Wersja szybkozłączna | 25-60 zł | Częste odłączanie akumulatora |
| Wersja przemysłowa lub morska | 40-100 zł i więcej | Wilgoć, wibracje oraz duży prąd |
| Zacisk z nowym przewodem | 30-150 zł | Uszkodzona lub skorodowana końcówka kabla |
Nie kupuję elementu wyłącznie po najniższej cenie. Sprawdzam przekrój przewodu, typ bieguna, polaryzację, materiał, zabezpieczenie i sposób mocowania. Jeśli przewód jest krótki, sztywny albo nadpalony, lepiej wymienić cały odcinek niż zacisnąć nową końcówkę na uszkodzonych żyłach.
Co sprawdzić przed zakończeniem pracy
Po montażu robię krótki test mechaniczny i elektryczny. Połączenie nie może się obracać, przewód nie powinien być naprężony, a osłona bieguna dodatniego musi zapobiegać przypadkowemu kontaktowi z karoserią lub metalową obudową.
Jeżeli zacisk szybko ponownie pokrywa się nalotem, przyczyna może leżeć w nieszczelności akumulatora, nadmiernym gazowaniu, wilgoci albo niewłaściwym ładowaniu. Sama wymiana elementu usunie wtedy tylko skutek. Dobre połączenie powinno pozostać chłodne, stabilne i czyste także po dłuższej pracy pod obciążeniem.
W przypadku instalacji awaryjnej, fotowoltaicznej, przemysłowej albo pojazdu z rozbudowaną elektroniką nie zgaduję kolejności odłączania. Sprawdzam dokumentację urządzenia, ponieważ dodatkowy moduł zarządzania baterią może wymagać osobnej procedury.
Najprostsza zasada jest jednocześnie najskuteczniejsza: dopasuj element do bieguna i przewodu, oczyść powierzchnie, zastosuj właściwe narzędzie oraz nie ignoruj oznak grzania. Taki montaż kosztuje niewiele, a często decyduje o bezpieczeństwie całej instalacji i bezproblemowym rozruchu.
