Luźny przewód, śniedź na styku albo lekko nadtopiona kostka potrafią wyłączyć cały obwód i stworzyć realne zagrożenie. Jedna mała klema decyduje o tym, czy prąd popłynie stabilnie między przewodem, urządzeniem lub akumulatorem. Wyjaśniam, jakie są rodzaje zacisków, jak dobrać je do instalacji, jak wykonać połączenie oraz których błędów nie bagatelizować.
Dobry zacisk zapewnia trwałe połączenie i ogranicza ryzyko przegrzania
- Zacisk instalacyjny łączy przewody w puszkach, rozdzielnicach i urządzeniach.
- Klemy akumulatorowe muszą pasować do biegunów oraz przekroju przewodów.
- Przekrój przewodu, prąd i napięcie trzeba sprawdzić w danych producenta.
- Skręcanie przewodów bez złączki nie jest bezpieczną metodą stałego łączenia.
- Brak napięcia należy potwierdzić miernikiem lub testerem dwubiegunowym przed pracą.
Co dokładnie oznacza zacisk elektryczny
W języku technicznym chodzi o element, który tworzy mechaniczne i elektryczne połączenie przewodu z innym przewodem, urządzeniem albo biegunem akumulatora. W instalacjach budynkowych częściej mówi się o złączkach, kostkach lub listwach zaciskowych, natomiast w motoryzacji określenie to zwykle dotyczy końcówki zakładanej na słupek akumulatora.
Rola jest zawsze podobna. Zacisk powinien utrzymać przewód, zapewnić odpowiednią powierzchnię styku i odprowadzić ciepło powstające podczas przepływu prądu. Gdy połączenie jest luźne, rośnie rezystancja, a wraz z nią temperatura. To właśnie dlatego niewielkie miejsce styku może doprowadzić do migotania oświetlenia, spadków napięcia, stopienia izolacji, a nawet pożaru.
Nie każdy element opisany jako zacisk nadaje się do każdego zastosowania. Złączka do przewodów w puszce 230 V nie zastąpi końcówki akumulatorowej, a mały konektor samochodowy nie powinien pracować w obwodzie o dużym prądzie rozruchowym.
Rodzaje zacisków i ich praktyczne zastosowania
Najłatwiej dobrać rozwiązanie, zaczynając od miejsca montażu i rodzaju przewodu. Ja rozróżniam przede wszystkim zaciski do instalacji stałych, końcówki kablowe oraz elementy przeznaczone do akumulatorów.
Złączki śrubowe i kostki elektryczne
Klasyczna kostka ma metalowy tor przewodzący oraz śruby dociskające żyły. Jest tania i łatwo dostępna, ale wymaga starannego dokręcenia. W przypadku przewodu wielodrutowego dobrze zastosować tulejkę zaciskową, ponieważ pojedyncze druciki nie rozchodzą się wtedy pod śrubą i nie wystają poza obudowę.
To rozwiązanie sprawdza się przy prostych połączeniach, lecz ma słabszą odporność na drgania i błędy montażowe niż dobre złączki sprężynowe. Połączenie śrubowe trzeba też dobrać do przekroju przewodu. Zbyt duża kostka nie dociska cienkiej żyły prawidłowo, a zbyt mała może ją uszkodzić.

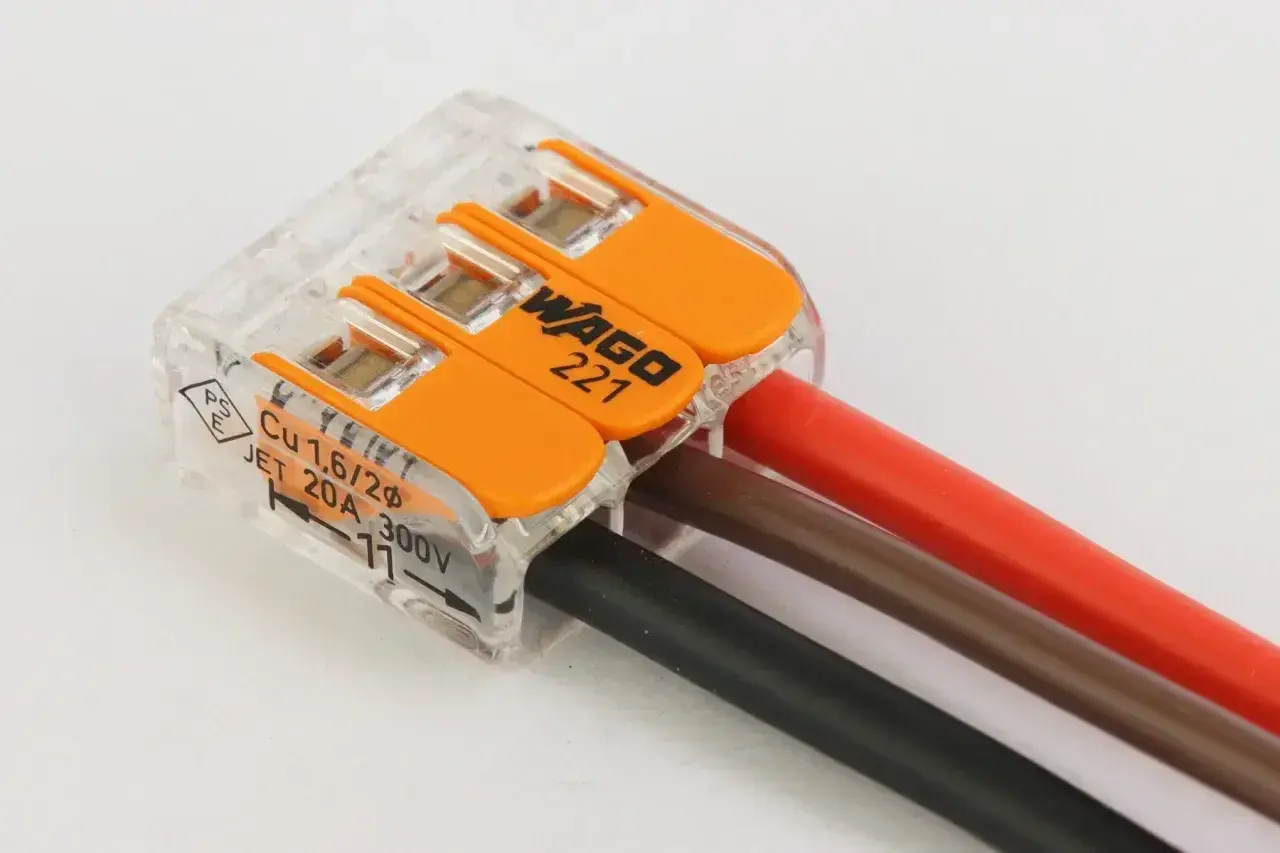

Złączki sprężynowe i szybkozłączki
Zaciski sprężynowe utrzymują stały nacisk na przewód, dlatego dobrze sprawdzają się w puszkach, oprawach oświetleniowych i instalacjach narażonych na lekkie drgania. Modele z dźwignią zwykle obsługują przewody jednodrutowe, wielodrutowe i linkowe, ale zakres zależy od konkretnego produktu.
Przykładowa złączka do przewodów o przekroju 0,2-4 mm² nie może być automatycznie użyta do kabla 6 mm². Podobnie informacja o napięciu 450 V nie mówi jeszcze, jaki prąd można bezpiecznie przesłać. Zawsze sprawdzam oba parametry oraz rodzaj żyły podany na obudowie lub w instrukcji.

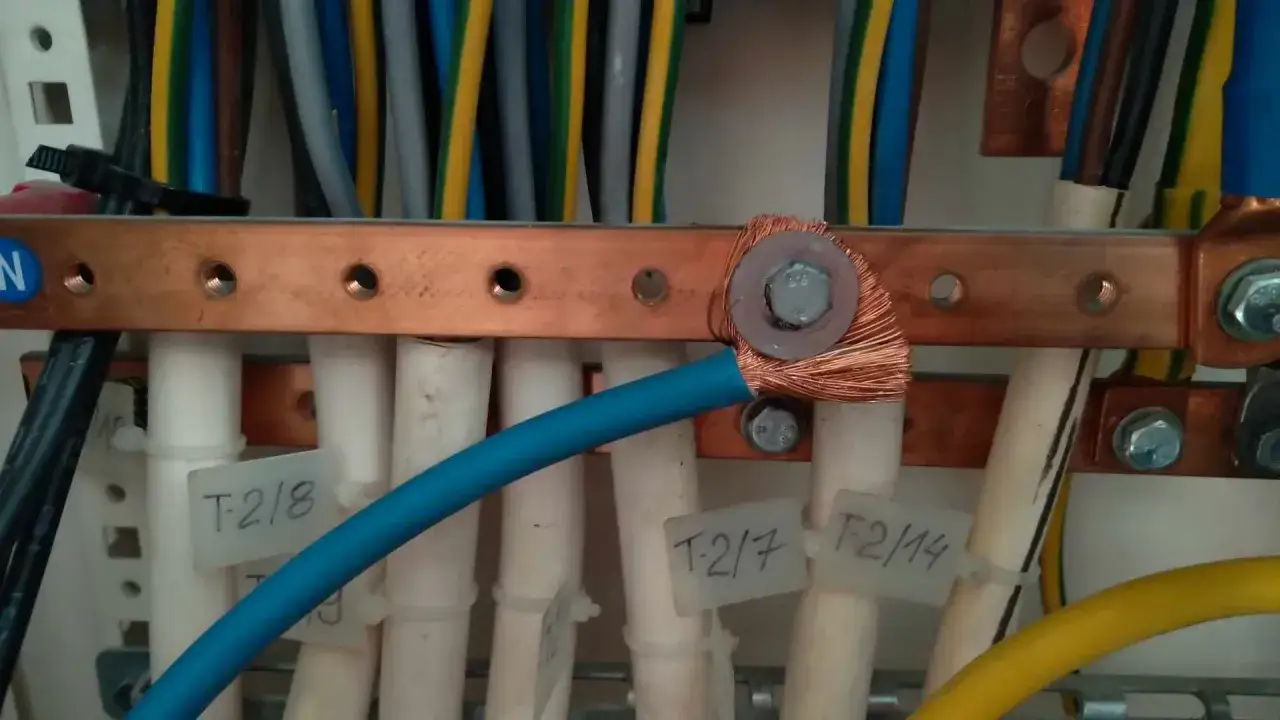

Końcówki oczkowe, widełkowe i tulejki
Końcówki zaciskane montuje się na przewodzie za pomocą odpowiedniej praski. Oczko przykręca się do śruby lub słupka, końcówka widełkowa ułatwia demontaż, a tulejka porządkuje druty linki przed włożeniem do zacisku.
Największą różnicę robi tutaj jakość zaprasowania. Zgniecenie końcówki kombinerkami może wyglądać poprawnie, ale nie gwarantuje trwałego styku. Do instalacji o większym obciążeniu używam wyłącznie końcówek dobranych do przewodu i narzędzia przewidzianego przez producenta.
Klemy akumulatorowe
Elementy zakładane na bieguny akumulatora występują jako modele stalowe, ołowiane, mosiężne lub szybkozaciskowe. Najważniejsze są średnica słupka, oznaczenie plusa i minusa oraz miejsce na przewód. Kolor czerwony nie powinien być jedynym kryterium, bo o polaryzacji decydują oznaczenia na akumulatorze.
W samochodzie zacisk musi wytrzymać nie tylko prąd ładowania, lecz także bardzo duży prąd rozruchowy. W instalacjach 12 V i 24 V szczególnie ważne są pewne połączenia przewodów masowych. Słaby styk na przewodzie ujemnym może powodować trudności z rozruchem, błędy elektroniki i nagrzewanie przewodu.
Jak dobrać odpowiedni element do instalacji
Dobór zaczynam od pięciu informacji: napięcia, maksymalnego prądu, przekroju przewodu, materiału żyły i warunków pracy. Dopiero później patrzę na cenę czy sposób otwierania. To podejście oszczędza problemów, bo najtańszy element często okazuje się niepasujący do przewodu albo obciążenia.
| Zastosowanie | Najczęstszy wybór | Na co zwrócić uwagę |
|---|---|---|
| Połączenie przewodów w puszce | Złączka sprężynowa lub śrubowa | Przekrój, rodzaj żyły, prąd i napięcie znamionowe |
| Przewód linkowy w zacisku | Złączka z dźwignią albo tulejka | Brak wystających drucików i pewne unieruchomienie żyły |
| Rozdzielnica na szynie DIN | Listwa zaciskowa modułowa | Przekrój, szerokość modułu, oznaczenia i możliwość mostkowania |
| Akumulator samochodowy | Para klem z końcówką kablową | Polaryzacja, średnica biegunów, prąd rozruchowy i odporność na korozję |
W typowych ofertach detalicznych w 2026 roku prosta kostka kosztuje zwykle około 2-8 zł, pojedyncza lepsza szybkozłączka około 1-4 zł, a para podstawowych zacisków akumulatorowych około 10-30 zł. Modele mosiężne, szybkozaciskowe lub przeznaczone do większych przewodów mogą kosztować 20-80 zł za komplet. Cena nie zastępuje jednak parametrów elektrycznych.
W instalacjach domowych warto sprawdzić, czy osprzęt spełnia wymagania odpowiednich norm, między innymi serii PN-EN 60998 dotyczącej złączek do obwodów niskiego napięcia. Przy projektowaniu i przebudowie instalacji znaczenie mają także zasady z serii PN-HD 60364. Norma nie zwalnia z czytania instrukcji konkretnego wyrobu, ponieważ każdy model może mieć inny zakres przewodów i obciążenia.
Jak prawidłowo wykonać połączenie
Przy napięciu sieciowym zaczynam od wyłączenia właściwego obwodu w rozdzielnicy i zabezpieczenia go przed przypadkowym załączeniem. Potem sprawdzam brak napięcia testerem dwubiegunowym, a nie tylko bezdotykowym wskaźnikiem. Ten drugi może pomóc w orientacyjnym rozpoznaniu, ale nie powinien być jedynym potwierdzeniem bezpieczeństwa.
- Dobierz złączkę do przekroju i rodzaju przewodu.
- Odetnij uszkodzony fragment i usuń izolację na długości wskazanej przez producenta.
- Wprowadź przewód do końca, bez wciskania izolacji w część przewodzącą.
- W złączce śrubowej dokręć zacisk równomiernie, a w sprężynowej zamknij mechanizm do wyraźnego oporu.
- Wykonaj delikatny test pociągnięcia, aby upewnić się, że żyła nie wysuwa się z zacisku.
- Umieść połączenie w odpowiedniej puszce lub obudowie i sprawdź, czy nie jest narażone na naprężenia.
Przewód nie może wisieć na samym zacisku. Powinien mieć mechaniczne podparcie, a połączenie musi pozostać dostępne do kontroli, jeśli wymaga tego typ instalacji. W obwodach zewnętrznych lub wilgotnych potrzebna jest dodatkowa ochrona przed wodą i korozją, nie wystarczy zwykła taśma izolacyjna.
Przeczytaj również: Cena prądu 2026 za 1 kWh - Ile faktycznie wyniesie Twój rachunek?
Podłączanie zacisków do akumulatora
Przed montażem wyłączam wszystkie odbiorniki i sprawdzam oznaczenia biegunów. Przy odłączaniu najpierw zdejmuję przewód ujemny, a przy podłączaniu zakładam go jako ostatni. Ogranicza to ryzyko zwarcia narzędziem o nadwozie.
Powierzchnia styku musi być czysta i stabilna. Po dokręceniu przewód nie powinien obracać się razem z zaciskiem. Preparat ochronny nakładam dopiero na gotowe połączenie, a nie pomiędzy metalowe powierzchnie styku, ponieważ może pogorszyć przewodzenie.
Błędy, które szybko niszczą połączenie
Najczęściej spotykam połączenia wykonane „na oko”. Ktoś skręca przewody, owija je taśmą i zakłada, że skoro światło działa, problemu nie ma. Takie rozwiązanie może funkcjonować przez kilka dni, lecz nie zapewnia stałego docisku ani ochrony przed utlenianiem.
- Łączenie przewodów o różnych przekrojach w przypadkowej kostce.
- Wkładanie do zacisku zbyt długiego odcinka pozbawionego izolacji.
- Dociskanie przewodu śrubą bez tulejki, mimo że producent jej wymaga.
- Przekraczanie prądu znamionowego złączki tylko dlatego, że przewód ma duży przekrój.
- Pozostawienie połączenia poza puszką albo w miejscu narażonym na wilgoć.
- Dokręcanie zacisku tak mocno, że śruba przecina lub deformuje żyłę.
- Zakładanie zacisku akumulatorowego na zabrudzony lub skorodowany biegun.
Przegrzewanie zwykle nie zaczyna się od spektakularnej awarii. Najpierw pojawia się brązowe przebarwienie, zapach nagrzanego tworzywa, trzaski albo okresowy zanik zasilania. Jeżeli obudowa jest nadtopiona, nie wystarczy dokręcić śruby. Trzeba wymienić uszkodzoną złączkę, odtworzyć zdrowy fragment przewodu i znaleźć przyczynę podwyższonej temperatury.
Nie próbuję też naprawiać połączeń 230 V bez odpowiednich kwalifikacji, gdy problem dotyczy rozdzielnicy, przewodu ochronnego lub instalacji o nieznanym układzie. W takich sytuacjach kontrola elektryka kosztuje mniej niż skutki błędnie wykonanej prowizorki.
Mały element, który decyduje o trwałości całego obwodu
Dobre połączenie nie musi być drogie, ale musi być dopasowane do przewodu, obciążenia i miejsca montażu. Do puszki wybieram sprawdzoną złączkę instalacyjną, do przewodu linkowego stosuję rozwiązanie przeznaczone dla linek, a przy akumulatorze zwracam uwagę na biegunowość, prąd rozruchowy i ochronę przed korozją.
Najważniejsza praktyczna zasada brzmi prosto: zacisk ma utrzymywać przewód pewnie, bez luzu i bez uszkadzania żyły. Jeżeli po wykonaniu połączenia przewód się wysuwa, element grzeje albo jego parametry są nieznane, nie traktuję go jako rozwiązania tymczasowego, tylko wymieniam na właściwie dobrany osprzęt.
