Wysoki rachunek za prąd nie zawsze wynika z dużego zużycia urządzeń. W zakładzie, sklepie, biurze albo większym budynku dodatkowy koszt może generować energia bierna, czyli zjawisko związane z pracą silników, transformatorów, świetlówek, zasilaczy i instalacji fotowoltaicznych. Wyjaśniam, skąd się bierze, czym różni się odmiana indukcyjna od pojemnościowej, jak odczytać ją na fakturze oraz kiedy kompensacja rzeczywiście ma sens.
Najważniejsze informacje o pracy obwodów prądu przemiennego
- Nie wykonuje użytecznej pracy, ale jest potrzebna do wytwarzania pól magnetycznych i elektrycznych.
- Występuje jako indukcyjna albo pojemnościowa, a każda z nich wymaga innego sposobu kompensacji.
- Na rachunku najczęściej pojawia się po przekroczeniu umownego współczynnika tgφ, często ustalonego na poziomie 0,4.
- Najpierw trzeba wykonać pomiar profilu obciążenia, a dopiero później dobierać baterię kondensatorów, dławiki lub kompensator aktywny.
- W typowym mieszkaniu dodatkowa opłata jest rzadkością, natomiast w obiektach przemysłowych i usługowych może być istotnym składnikiem kosztów.
Co naprawdę oznacza energia bierna w instalacji
W obwodzie prądu przemiennego część energii jest zużywana bezpośrednio przez odbiornik, na przykład do napędzania silnika, ogrzewania przewodu albo świecenia lampy. To energia czynna, mierzona w kilowatogodzinach. Druga część okresowo przepływa między źródłem a odbiornikiem i służy do budowania pól magnetycznych lub elektrycznych. Mierzy się ją w kilowarogodzinach biernych, czyli kvarh.
Najprościej można wyobrazić to sobie jak transport materiału na budowę. Energia czynna jest tym, co faktycznie trafia do wykonania pracy, a bierna przypomina konieczny ruch pomocniczy, który obciąża przewody i transformator, choć sam nie daje użytkownikowi gotowego efektu. Nie oznacza to, że jest całkowicie zbędna. Bez niej wiele urządzeń prądu przemiennego nie mogłoby prawidłowo działać.
Do opisu jakości wykorzystania energii służy współczynnik mocy cosφ. Im bliżej wartości 1, tym większa część pobieranej mocy jest zamieniana na pracę użyteczną. W rozliczeniach operatorzy często posługują się także współczynnikiem tgφ, który pokazuje relację mocy biernej do czynnej.
Ważne rozróżnienie dotyczy mocy i energii. Moc bierna jest chwilową zdolnością układu do wymiany energii, a energia bierna jest wynikiem tej wymiany w czasie. W praktyce elektryk dobiera urządzenie kompensacyjne według mocy wyrażonej w kvar, natomiast na fakturze widoczna bywa energia w kvarh.
Skąd bierze się odmiana indukcyjna i pojemnościowa
Odbiorniki indukcyjne
Energia bierna indukcyjna pojawia się przede wszystkim w urządzeniach z uzwojeniami. Należą do nich silniki elektryczne, transformatory, sprężarki, pompy, wentylatory i spawarki. Ich pola magnetyczne są potrzebne do pracy, ale powodują przesunięcie fazowe między napięciem a prądem.
Problem rośnie, gdy silnik pracuje długo z niewielkim obciążeniem. Duży napęd używany tylko częściowo może pobierać z sieci niemal tyle prądu magnesującego co przy większym obciążeniu. Dlatego w modernizowanych obiektach analizuję nie tylko moc znamionową urządzeń, lecz także ich rzeczywisty harmonogram pracy.
Odbiorniki pojemnościowe
Charakter pojemnościowy mogą mieć między innymi długie kable, oprawy LED z nieodpowiednimi zasilaczami, filtry, kondensatory oraz niektóre falowniki. Taki układ przesuwa prąd w przeciwną stronę niż odbiornik indukcyjny. Nie oznacza to jednak, że oba problemy można naprawić jednym przypadkowym kondensatorem.
Przekompensowanie jest równie niekorzystne jak niedokompensowanie. Operatorzy mogą naliczać opłaty za ponadumowny pobór pojemnościowy, a nadmiar kondensatorów może pogarszać stabilność instalacji i wzmacniać oddziaływanie harmonicznych, czyli odkształceń przebiegu prądu i napięcia.
| Rodzaj zjawiska | Typowe źródła | Najczęstsze rozwiązanie |
|---|---|---|
| Indukcyjne | Silniki, transformatory, pompy, sprężarki | Bateria kondensatorów lub kompensator aktywny |
| Pojemnościowe | Kable, filtry, kondensatory, część falowników | Dławiki kompensacyjne albo kompensator aktywny |
W budynkach z dużą liczbą urządzeń elektronicznych nie zakładam z góry, że dominuje tylko jeden typ obciążenia. Pomiar może pokazać zmienny charakter instalacji, szczególnie gdy w dzień pracuje fotowoltaika, a wieczorem pozostają zasilacze, oświetlenie i automatyka.
Jak wpływa na instalację i rachunek za prąd
Prąd bierny płynący przez przewody zwiększa obciążenie kabli, rozdzielnic i transformatorów. Przy tej samej mocy czynnej może powodować przepływ większego prądu, a więc także większe straty cieplne i spadki napięcia. W skrajnych przypadkach źle dobrana instalacja pracuje bliżej granicy obciążalności, mimo że licznik energii czynnej nie pokazuje wyjątkowo wysokiego zużycia.

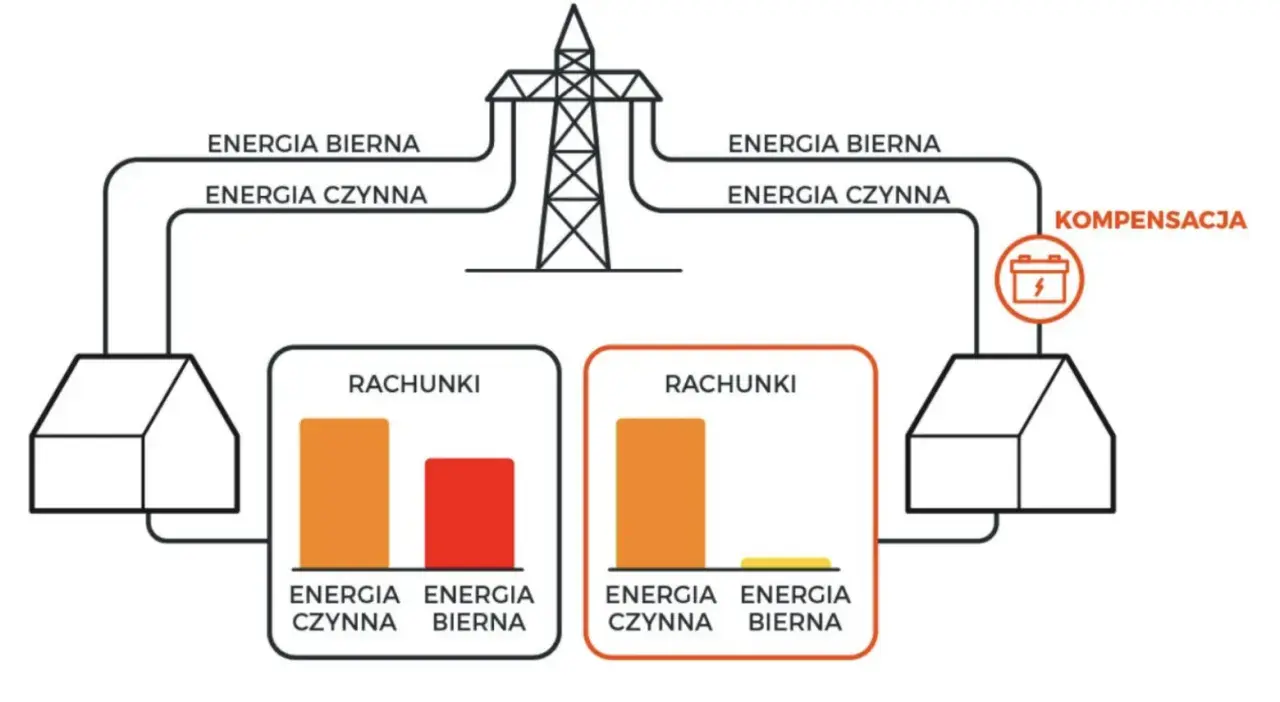

Dla odbiorcy najłatwiejszym do zauważenia skutkiem jest opłata za ponadumowny pobór. Zwykle dotyczy ona klientów biznesowych z odpowiednim układem pomiarowym, zwłaszcza zasilanych z sieci średniego napięcia. W określonych warunkach może objąć także odbiorców przyłączonych do sieci niskiego napięcia.
Często spotykany próg tgφ 0,4 oznacza, że bez dodatkowej opłaty dopuszcza się ilość energii biernej indukcyjnej odpowiadającą 40% energii czynnej w kontrolowanym okresie. Nie jest to jednak uniwersalna zasada dla każdej umowy. Decydują warunki przyłączenia, taryfa operatora i zapisy kontraktu. Takie podejście opisują między innymi PGE oraz Tauron Dystrybucja.
Na fakturze trzeba szukać pozycji związanych z poborem energii biernej indukcyjnej lub pojemnościowej, a nie tylko całkowitej liczby kilowatogodzin. Dobrze jest porównać ją z energią czynną w tych samych strefach czasowych. Sama obecność niewielkiej wartości kvarh nie oznacza jeszcze, że zakup kompensatora będzie opłacalny.
W domu jednorodzinnym zwykle nie nalicza się takiej opłaty w sposób znany z faktur dla firm. Nie znaczy to, że zjawisko nie występuje. Małe urządzenia pobierają niewielką moc, a ich wpływ na instalację najczęściej pozostaje praktycznie niezauważalny.
Jak sprawdzić, czy kompensacja jest potrzebna
Najdroższy błąd polega na zakupie urządzenia na podstawie samej mocy przyłączeniowej albo jednej wartości odczytanej z licznika. Instalacja pracuje zmiennie, dlatego potrzebny jest rejestrator parametrów sieci podłączony w punkcie rozliczeniowym. Pomiar powinien obejmować co najmniej moc czynną, bierną, współczynnik mocy i przebieg obciążenia.
W małym obiekcie wystarczy często rejestracja przez 24-72 godziny, ale zakład o zmiennych zmianach produkcyjnych warto obserwować dłużej. Pomiar powinien objąć dni robocze, uruchamianie dużych maszyn, postoje oraz okres pracy instalacji PV. Dopiero wtedy widać, czy problem jest stały, czy pojawia się tylko przez kilka godzin w miesiącu.
- Sprawdź faktury z kilku miesięcy i ustal, czy opłata dotyczy poboru indukcyjnego, pojemnościowego czy obu rodzajów.
- Porównaj tgφ i cosφ w okresach dużego oraz małego obciążenia.
- Zleć pomiar jakości energii, szczególnie gdy w obiekcie pracują falowniki, zasilacze impulsowe i duża liczba opraw LED.
- Przelicz koszt strat z ceną urządzenia, montażu, zabezpieczeń i późniejszego serwisu.
- Dobierz kompensację do profilu obciążenia, a nie do życzeniowej wartości cosφ.
Jeżeli opłata pojawia się tylko sporadycznie, czasem wystarczy zmiana sposobu pracy urządzenia albo odłączenie niepotrzebnych odbiorników pozostających pod napięciem. Gdy przekroczenia są regularne, inwestycja może się zwrócić, ale okres zwrotu zależy od taryfy, skali obiektu i zmienności obciążenia. Bez danych z pomiaru podawanie konkretnej liczby miesięcy byłoby zwyczajnie zgadywaniem.
Metody kompensacji i ich ograniczenia
Baterie kondensatorów
Do ograniczania poboru indukcyjnego najczęściej stosuje się automatyczne baterie kondensatorów. Sterownik dołącza kolejne stopnie w zależności od aktualnego zapotrzebowania, dzięki czemu rozwiązanie lepiej radzi sobie ze zmiennym obciążeniem niż stały kondensator podłączony na sztywno.
To rozwiązanie bywa ekonomiczne w obiektach, gdzie dominują silniki i obciążenie jest dość przewidywalne. Nie powinno być jednak montowane bez sprawdzenia harmonicznych. Kondensatory mogą wejść w niekorzystny rezonans z siecią, dlatego przy falownikach i dużej liczbie zasilaczy potrzebne są często dławiki detunowane albo filtry.
Dławiki i kompensatory aktywne
Dławik kompensacyjny służy do ograniczania poboru pojemnościowego. W obiektach o mieszanym i szybko zmieniającym się obciążeniu lepszy może być kompensator aktywny, który elektronicznie generuje prąd przeciwny do niepożądanej składowej. Jest droższy, ale działa dynamicznie i może jednocześnie poprawiać współczynnik mocy oraz ograniczać część problemów z jakością energii.
Nie traktuję kompensatora aktywnego jako automatycznie najlepszego wyboru. Jego sens rośnie przy częstych zmianach obciążenia, dużej liczbie falowników i ograniczonym miejscu w rozdzielnicy. W prostym obiekcie z kilkoma silnikami bateria stopniowana może dać podobny efekt przy znacznie niższym koszcie.
Przeczytaj również: Punkt elektryczny - Ile kosztuje i jak nie przepłacić?
Kompensacja przy odbiorniku
Kondensator można zamontować blisko konkretnego silnika, transformatora lub urządzenia. Ogranicza wtedy przepływ prądu biernego w długim odcinku instalacji, ale wymaga poprawnego doboru i zabezpieczenia. Przy wielu odbiornikach takie rozwiązanie szybko staje się trudniejsze w utrzymaniu niż centralna bateria w rozdzielnicy.
Przy modernizacji budynku często najlepszy efekt daje połączenie kilku działań. Najpierw usuwam niepotrzebne obciążenia, później sprawdzam stan silników i zasilaczy, a dopiero na końcu dobieram układ kompensacji. Samo dołożenie urządzenia nie naprawi przeciążonego przewodu, asymetrii faz ani złej jakości energii.
Typowe błędy przy modernizacji instalacji
Pierwszy błąd to utożsamianie energii biernej z energią zmarnowaną przez każde urządzenie. W praktyce jest ona naturalnym elementem pracy wielu odbiorników prądu przemiennego. Problem pojawia się wtedy, gdy jej poziom przekracza warunki przyłączenia albo niepotrzebnie obciąża instalację.
Drugi błąd to dobór baterii wyłącznie na podstawie mocy silników. Silniki mogą pracować naprzemiennie, mieć różne obciążenie i współpracować z falownikami. Wartość znamionowa nie pokazuje rzeczywistego profilu poboru, dlatego nie zastąpi rejestracji parametrów.
Trzeci problem stanowi kompensacja stała. Kondensator dobrany do maksymalnego obciążenia może przy małym poborze doprowadzić do przekompensowania pojemnościowego. Ryzyko jest szczególnie duże w obiekcie, który przez noc pozostawia pod napięciem długie kable, zasilacze lub instalację fotowoltaiczną.
Nie ignorowałbym też harmonicsznych. Gdy w pomiarze widać znaczne odkształcenia prądu, klasyczna bateria kondensatorów bez dławików może pogorszyć sytuację. W takim przypadku potrzebna jest analiza jakości energii wykonana przez osobę z odpowiednimi uprawnieniami, a nie przypadkowa rozbudowa rozdzielnicy.
Co sprawdzić przed przebudową lub rozbudową obiektu
Przy projektowaniu nowej instalacji dobrze przewidzieć miejsce na analizator parametrów, zabezpieczenia i ewentualny układ kompensacji. Szczególnej uwagi wymagają hale produkcyjne, pomieszczenia z dużą liczbą pomp, centra handlowe, serwerownie i budynki z fotowoltaiką. W takich obiektach zmienność obciążenia jest zwykle większa niż wynika z prostego bilansu mocy.
Przed podpisaniem umowy z wykonawcą poprosiłbym o trzy rzeczy. Pierwsza to raport z pomiaru, druga to obliczenie przewidywanego efektu w kvar i złotych, a trzecia to informacja, jak urządzenie zachowa się przy małym obciążeniu oraz przy pracy falowników. Oferta bez tych danych może wyglądać atrakcyjnie, ale nie daje pewności, że problem zniknie.
Trzeba też uwzględnić serwis. Baterie kondensatorów mają elementy zużywające się, a ich stan zależy od temperatury, liczby przełączeń i jakości sieci. Kontrola po montażu powinna potwierdzić, że tgφ mieści się w wymaganym zakresie w różnych trybach pracy, a nie tylko w chwili odbioru instalacji.
W przypadku przebudowy starego budynku nie zaczynałbym od wymiany wszystkich urządzeń. Najpierw sprawdziłbym, czy część obciążenia nie wynika z niesprawnych silników, pracy jałowej transformatora, nieużywanych zasilaczy albo błędnie skonfigurowanych falowników. Czasem taka korekta daje szybszy efekt niż kosztowna aparatura kompensacyjna.
Najlepszy efekt daje pomiar dopasowany do realnej pracy
Prąd bierny sam w sobie nie jest awarią ani powodem do automatycznej wymiany instalacji. Staje się problemem wtedy, gdy zwiększa straty, pogarsza parametry sieci lub powoduje opłaty za przekroczenie warunków umownych.
Moja praktyczna rekomendacja jest prosta. Najpierw przeanalizuj faktury i umowę, później wykonaj pomiar w punkcie przyłączenia, a dopiero na końcu wybierz kondensatory, dławiki albo kompensator aktywny. Takie podejście pozwala ograniczyć koszty modernizacji i uniknąć sytuacji, w której pozornie nowoczesne urządzenie tylko przenosi problem z odmiany indukcyjnej na pojemnościową.
