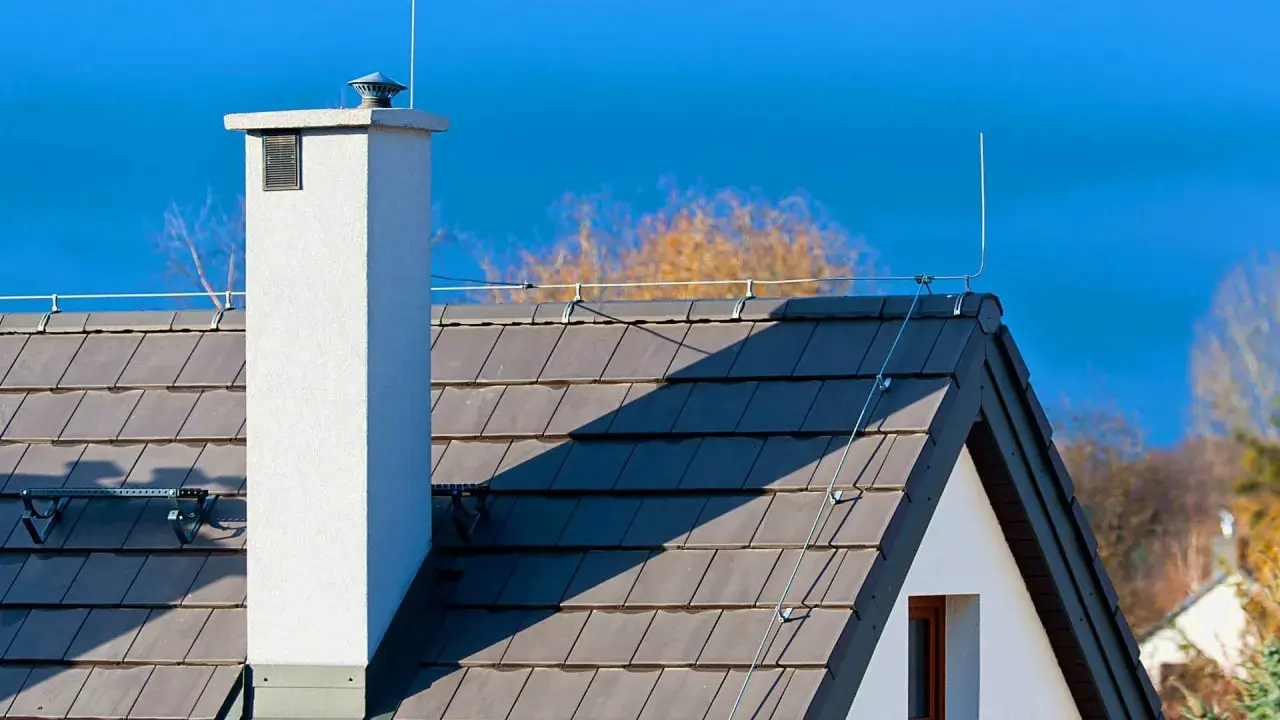

Instalacja odgromowa, potocznie nazywana piorunochronem, to jedno z tych rozwiązań, o których wielu inwestorów myśli dopiero wtedy, gdy projekt domu jest już prawie gotowy. W tym tekście wyjaśniam, jak działa taki układ, kiedy jest naprawdę potrzebny, z czego się składa, ile zwykle kosztuje i na co zwrócić uwagę przy montażu oraz przeglądach. Pokażę też praktyczne różnice między ochroną zewnętrzną i wewnętrzną, bo w budynkach z elektroniką sama iglica na dachu rzadko wystarcza.
Najważniejsze rzeczy, które warto wiedzieć przed decyzją o ochronie odgromowej
- Skuteczna ochrona odgromowa to nie jeden element, ale cały układ: zwody, przewody odprowadzające, uziom, połączenia wyrównawcze i ograniczniki przepięć.
- Nie każdy dom jednorodzinny musi mieć pełny system, ale decyzję warto oprzeć na analizie ryzyka, a nie na intuicji.
- Przy nowych budynkach najprościej zaplanować uziom fundamentowy, a przy modernizacjach częściej stosuje się uziom otokowy lub pionowy.
- W obiektach z fotowoltaiką, automatyką i dużą ilością elektroniki ochrona wewnętrzna bywa równie ważna jak zewnętrzna.
- Przeglądy i pomiary trzeba traktować jako część eksploatacji, nie jako formalność po montażu.
Jak działa ochrona odgromowa i z czego się składa
Najprościej mówiąc, system ma przejąć wyładowanie, poprowadzić je kontrolowaną drogą i bezpiecznie rozproszyć w gruncie. Nie zatrzymuje pioruna, tylko ogranicza szkody, które powstają wtedy, gdy prąd szuka własnej drogi przez dach, ściany, instalację elektryczną albo metalowe elementy budynku.
Ja zwykle rozbijam ten temat na dwa poziomy. Pierwszy to ochrona zewnętrzna, czyli zwody, przewody odprowadzające i uziom. Drugi to ochrona wewnętrzna, czyli połączenia wyrównawcze oraz ograniczniki przepięć, które mają chronić elektronikę, rozdzielnice i urządzenia podłączone do instalacji.
| Element | Za co odpowiada | Co jest ważne w praktyce |
|---|---|---|
| Zwody | Przejmują wyładowanie w najwyższym punkcie budynku | Muszą osłaniać wszystkie newralgiczne strefy dachu, a nie tylko jeden fragment |
| Przewody odprowadzające | Przenoszą prąd piorunowy z dachu do ziemi | Trasa powinna być możliwie krótka, prosta i bez ostrych załamań |
| Uziom | Rozprasza energię w gruncie | Dobór zależy od warunków gruntu i konstrukcji budynku |
| Połączenia wyrównawcze | Wyrównują potencjały metalowych części budynku | Redukują ryzyko przeskoku iskrowego do instalacji wewnętrznej |
| Ograniczniki przepięć | Chronią urządzenia przed skokami napięcia | W rozdzielnicy i przy wrażliwych odbiornikach liczy się prawidłowy dobór typu i strefy ochrony |
W praktyce coraz częściej mówi się też o strefach ochrony odgromowej, czyli LPZ. To wydzielone obszary budynku o różnym poziomie narażenia na impuls i przepięcia. Im dalej od miejsca wejścia prądu do obiektu, tym mocniej trzeba zadbać o ograniczenie energii i prawidłowe prowadzenie przewodów.
Ten podział jest ważny, bo pozwala zrozumieć, dlaczego sam zwód na dachu nie wystarczy. Dopiero cały układ pracuje tak, jak powinien, a z tego wynika pytanie najważniejsze dla właściciela budynku: kiedy takie zabezpieczenie w ogóle ma sens.
Kiedy budynek naprawdę jej potrzebuje
Prawo i praktyka projektowa nie traktują wszystkich obiektów tak samo. Nie każdy dom jednorodzinny musi mieć pełną ochronę zewnętrzną, ale są sytuacje, w których montaż przestaje być opcją, a staje się rozsądnym albo wymaganym elementem projektu. Ja zaczynam od trzech pytań: jak wysoki i rozległy jest budynek, z czego jest zbudowany oraz ile ma w sobie wrażliwej elektroniki.
W wielu opracowaniach jako orientacyjne punkty odniesienia pojawiają się obiekty wyższe niż 15 m i budynki o powierzchni większej niż 500 m², a także obiekty użyteczności publicznej, hale, magazyny i konstrukcje o podwyższonym ryzyku pożarowym. Ale nie patrzyłbym wyłącznie na liczby. Dom położony samotnie na wzniesieniu, z dachem z materiału palnego i instalacją fotowoltaiczną, może wymagać większej uwagi niż większy budynek stojący w zwartej zabudowie.
- Budynki z dachami i elementami z materiałów palnych, na przykład drewna, gontu albo strzechy.
- Obiekty na terenach otwartych, na wzniesieniach lub w miejscach o wyraźnie większej ekspozycji na burze.
- Domy i budynki z fotowoltaiką, pompą ciepła, automatyką i dużą liczbą urządzeń elektronicznych.
- Hale, magazyny, obiekty publiczne i budynki, w których awaria oznacza duże straty albo zagrożenie dla ludzi.
Przy zwykłym domu jednorodzinnym najczęściej patrzę na to bardziej praktycznie niż formalnie. Jeśli budynek jest prosty, niski, stoi w zwartej zabudowie i nie ma rozbudowanej elektroniki, pełny system może nie być konieczny. Jeśli jednak w grę wchodzi otwarta lokalizacja, duża ilość metalu na dachu albo instalacje PV, decyzja robi się znacznie mniej oczywista. I właśnie wtedy dobrze jest dobrać rozwiązanie do konstrukcji budynku, a nie do samej etykiety „dom jednorodzinny”.
Jak dobrać rozwiązanie do domu, hali i obiektu z fotowoltaiką
W praktyce nie wybiera się jednego uniwersalnego wariantu dla każdego budynku. Inaczej projektuje się ochronę dla nowego domu w budowie, inaczej dla modernizowanej kamienicy, a jeszcze inaczej dla obiektu z dużą ilością urządzeń na dachu. Ja zawsze patrzę najpierw na konstrukcję, potem na grunt, a dopiero na końcu na sam koszt.
| Sytuacja | Co zwykle ma sens | Najważniejszy warunek |
|---|---|---|
| Nowy dom na etapie budowy | Uziom fundamentowy i dobrze zaplanowane przewody odprowadzające | Trzeba przewidzieć wszystko przed wylaniem fundamentów |
| Istniejący dom po remoncie lub rozbudowie | Uziom otokowy albo dodatkowe uziomy pionowe | Potrzebne jest miejsce wokół budynku i sensowny dostęp do gruntu |
| Obiekt z fotowoltaiką | Pełna ochrona zewnętrzna plus dopracowana ochrona przeciwprzepięciowa | Trzeba kontrolować trasę przewodów DC, połączenia wyrównawcze i odstępy izolacyjne |
| Hala lub magazyn | Układ rozbudowany, dopasowany do geometrii dachu i wyposażenia | Liczy się strefowanie, długość przewodów i ryzyko strat przy awarii |
Jeśli chodzi o sam uziom, najczęściej porównuję trzy warianty. Uziom fundamentowy jest najlepszy przy nowej budowie, bo bywa trwały, skuteczny i najmniej widoczny. Uziom otokowy sprawdza się przy istniejących budynkach, gdy można poprowadzić przewód wokół obiektu. Uziom pionowy dobiera się wtedy, gdy grunt jest trudny albo nie ma miejsca na rozwiązanie obwodowe.
Warto też pamiętać o dachu metalowym. To nie oznacza automatycznie, że temat jest załatwiony. Taki dach może pełnić funkcję elementu naturalnego systemu, ale tylko wtedy, gdy jego ciągłość elektryczna, grubość i sposób połączenia z resztą układu są zgodne z projektem. W przeciwnym razie metalowy pokrycie dachu jest po prostu metalowym pokryciem, a nie kompletną ochroną.
Przy fotowoltaice jestem jeszcze bardziej ostrożny. Panele, konstrukcje montażowe i długie odcinki przewodów tworzą układ, który lubi generować przepięcia. Dlatego sama zewnętrzna ochrona bez dobrze dobranych ograniczników przepięć i bez zachowania odstępów izolacyjnych daje tylko połowę efektu. To prowadzi prosto do pytania, jak wygląda poprawny montaż od strony wykonawczej.
Jak wygląda montaż i odbiór bezpiecznej instalacji
Ja nie zaczynam od przewodów na dachu, tylko od projektu i oceny ryzyka. To właśnie na tym etapie wychodzi, gdzie będą zwody, którędy pójdą przewody odprowadzające, co trzeba połączyć z główną szyną wyrównawczą i jakie ograniczniki przepięć trzeba przewidzieć w rozdzielnicy.
- Oględziny obiektu i analiza ryzyka - sprawdza się geometrię dachu, wysokość budynku, materiały, sąsiednią zabudowę, instalację PV i wrażliwe urządzenia.
- Dobór układu ochrony - ustala się, czy wystarczy prosty system, czy potrzebne są rozwiązania bardziej rozbudowane, na przykład z dodatkowymi przewodami odprowadzającymi.
- Montaż zwodów i przewodów odprowadzających - trasa powinna być możliwie krótka i bez niepotrzebnych załamań, bo każdy ostry łuk zwiększa ryzyko niepożądanych napięć.
- Wykonanie uziemienia i połączeń wyrównawczych - metalowe elementy budynku, instalacje i większe obudowy łączy się tak, aby ograniczyć różnice potencjałów.
- Dobór ochronników przepięć - w budynkach z elektroniką to nie dodatek, tylko realna część ochrony całej instalacji.
- Pomiary i protokół odbiorczy - bez sprawdzenia ciągłości połączeń i skuteczności uziemienia nie uznałbym systemu za gotowy.
W tym miejscu ważne jest jedno pojęcie: odległość separacyjna. To bezpieczny odstęp między elementami instalacji odgromowej a innymi metalowymi częściami budynku. Jeśli zostanie zignorowana, prąd może przeskoczyć tam, gdzie nie powinien, i zamiast kontrolowanego odprowadzenia mamy problem w instalacji elektrycznej, na dachu albo przy urządzeniach wewnątrz.
Jak przypomina GUNB, kontrole stanu technicznego instalacji elektrycznych, piorunochronnych i gazowych wykonuje się przez osoby z odpowiednimi uprawnieniami lub kwalifikacjami, więc to nie jest obszar na przypadkowe poprawki „zrób to sam”. Dla właściciela budynku najważniejsze jest więc nie tylko to, co widać na dachu, ale też to, czy po montażu zostały wykonane pomiary, dokumentacja i odbiór.
Najczęstsze błędy, które osłabiają ochronę
Najczęściej widzę te same pomyłki, tylko w różnych budynkach. Z zewnątrz instalacja może wyglądać dobrze, ale po dokładniejszym sprawdzeniu okazuje się, że nie zadziała tak, jak oczekuje inwestor.
- Zbyt mała liczba przewodów odprowadzających albo ich przypadkowe rozmieszczenie.
- Ostre załamania trasy przewodów, które zwiększają ryzyko przeskoku iskrowego.
- Pominięcie połączeń wyrównawczych metalowych elementów na dachu i w budynku.
- Brak ochronników przepięć albo ich niedopasowanie do układu instalacji.
- Montowanie systemu bez uwzględnienia fotowoltaiki, anten, klimatyzatorów i innych elementów dołożonych później.
- Brak pomiarów po remoncie dachu, elewacji lub modernizacji instalacji elektrycznej.
Najgorszy błąd jest jednak bardziej mentalny niż techniczny: przekonanie, że jeden element na dachu załatwia całą sprawę. Nie załatwia. Ochrona działa tylko wtedy, gdy układ jest spójny, a cały budynek został potraktowany jak system, nie jak zbiór przypadkowych części. Jeśli z tego tekstu masz zapamiętać jedną rzecz, niech to będzie właśnie ta.
Przeglądy, pomiary i koszty, o których lepiej pamiętać od razu
W praktyce koszt zależy od wielkości budynku, geometrii dachu, materiału przewodów, dostępu do gruntu i liczby elementów, które trzeba objąć ochroną. Ja nie wyceniam takiej instalacji od metra przewodu, tylko od całego układu, bo to on decyduje o robociźnie i materiałach.
| Pozycja | Typowy zakres |
|---|---|
| Kompletna instalacja dla typowego domu jednorodzinnego | około 3 000-8 000 zł |
| Mały, prosty dom o nieskomplikowanym dachu | zwykle 3 000-5 000 zł |
| Wewnętrzna ochrona przeciwprzepięciowa | około 600-1 200 zł |
| Kompleksowy przegląd techniczny i pomiary | najczęściej kilkaset złotych, w praktyce około 400-440 zł przy prostszym domu |
Jeśli budynek ma bardziej skomplikowany dach, większą liczbę punktów odprowadzających albo wymaga rusztowania, koszt rośnie szybko. To normalne. Taniej bywa tylko na papierze, bo poprawki po źle zaplanowanym montażu kosztują więcej niż sensowny projekt na początku.
Jak przypomina GUNB, okresowe kontrole stanu technicznego instalacji elektrycznych i odgromowych wykonuje się cyklicznie, a w przypadku użytkowanego obiektu standardowo wraca się do tego co 5 lat. Ja dodaję do tego prostą zasadę praktyczną: po każdym większym remoncie dachu, dołożeniu fotowoltaiki, wymianie elewacji albo zmianie układu metalowych elementów warto zrobić dodatkowy przegląd, nawet jeśli termin ustawowego badania jeszcze nie nadszedł.
Co sprawdzam przed sezonem burzowym po modernizacji domu
Po modernizacji budynku nie patrzę już tylko na to, czy system został „zamontowany”. Sprawdzam, czy nadal ma sens w nowym układzie domu i czy żadna późniejsza przeróbka nie osłabiła ochrony. To właśnie po remoncie najłatwiej o cichą lukę, której nie widać z poziomu podwórka.
- Czy przewody odprowadzające nie zostały naruszone przez ocieplenie, nową elewację albo przebudowę dachu.
- Czy do dachu nie doszły nowe metalowe elementy, na przykład antena, klimatyzator, balustrada albo konstrukcja PV.
- Czy ograniczniki przepięć w rozdzielnicy nadal odpowiadają układowi instalacji i mają czytelny stan pracy.
- Czy połączenia wyrównawcze obejmują wszystkie większe metalowe części budynku.
- Czy dokumentacja po pomiarach jest aktualna i obejmuje rzeczywisty stan obiektu.
Jeżeli mam wskazać najpraktyczniejszą zasadę, brzmi ona tak: ochrona przed wyładowaniami zaczyna się od projektu, ale kończy dopiero na regularnej kontroli. Przy nowym domu najwięcej zyskujesz na dobrym zaplanowaniu uziomu i przebiegu przewodów, a przy modernizacji na sprawdzeniu, czy wszystkie późniejsze zmiany nadal mieszczą się w tym samym, bezpiecznym układzie.
