Dla każdego, kto stawia pierwsze kroki w świecie budownictwa, betoniarka jest niczym ikona symbol ciężkiej pracy, ale i podstawowego narzędzia, bez którego trudno wyobrazić sobie wznoszenie jakiejkolwiek konstrukcji. Moim celem w tym artykule jest przeprowadzenie Cię przez anatomię tego urządzenia, abyś nie tylko zrozumiał, jak wygląda betoniarka, ale także dlaczego jest zbudowana w taki, a nie inny sposób. Poznamy jej kluczowe elementy, ich funkcje i dowiemy się, jak te części współgrają ze sobą, tworząc efektywną maszynę do mieszania betonu i zapraw. Zrozumienie budowy betoniarki to pierwszy krok do jej świadomej i bezpiecznej obsługi.
Budowa betoniarki krok po kroku poznaj kluczowe elementy i ich funkcje.
- Betoniarka bębnowa (kielichowa) to najpopularniejszy typ, charakteryzujący się obrotowym bębnem z łopatami.
- Kluczowe elementy to bęben mieszający, solidna rama z kołami, silnik elektryczny i mechanizm napędowy (wieniec z zębnikiem).
- Mechanizm przechyłu (koło z blokadą) umożliwia kontrolowane opróżnianie bębna.
- Wygląd betoniarki jest ściśle związany z jej funkcją mieszania wolnospadowego składników.
- Pojemność bębna (np. 150l, 250l) wpływa na gabaryty urządzenia, ale zasada działania pozostaje ta sama.
Ikona każdej budowy: Czym jest charakterystyczna sylwetka betoniarki?

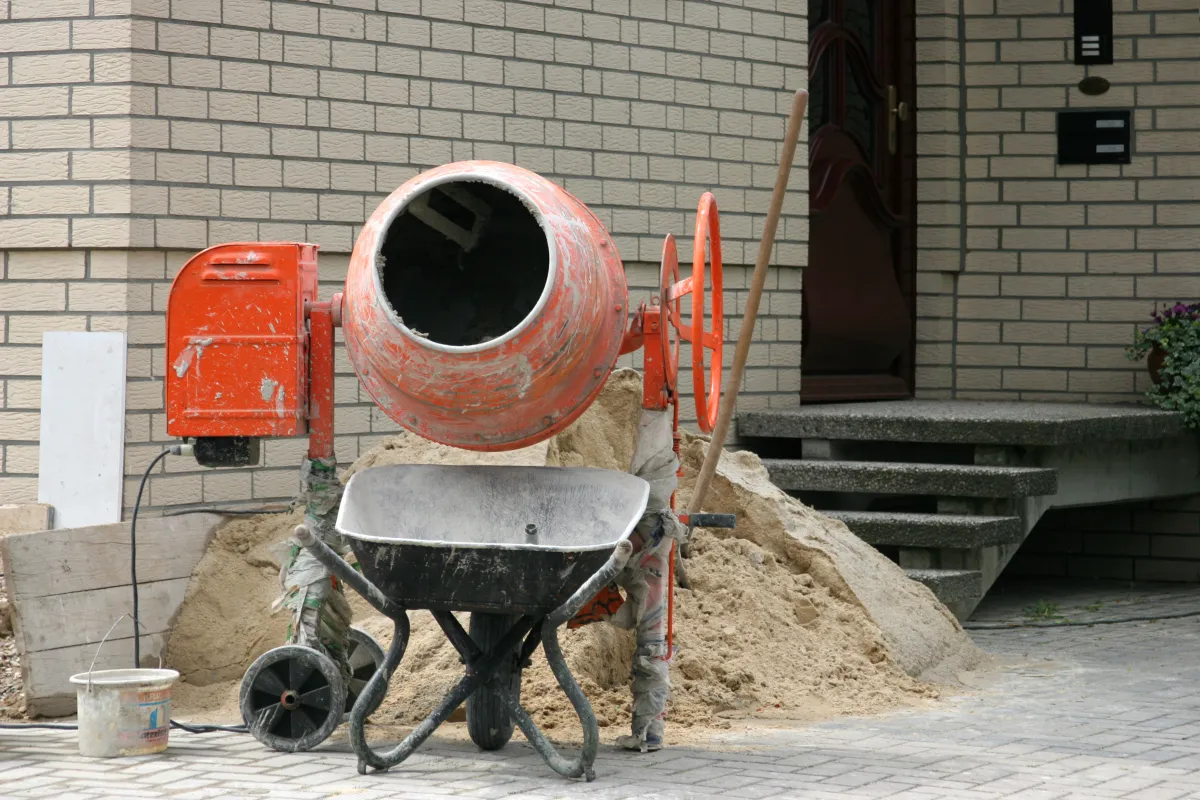

Kiedy myślimy o placu budowy, jednym z pierwszych obrazów, który pojawia się w głowie, jest charakterystyczna sylwetka betoniarki bębnowej. To urządzenie, z jego obrotowym bębnem i stabilną ramą, stało się nieodłącznym elementem krajobrazu każdej, nawet najmniejszej budowy. Jej wygląd jest tak rozpoznawalny, że nawet osoba niezwiązana z branżą budowlaną bez problemu wskaże, czym jest betoniarka. To właśnie ten kształt, przypominający duży kielich lub gruszkę na stalowym stelażu, od razu zdradza jej przeznaczenie mieszanie składników w jednorodną masę. Z perspektywy praktyka, to właśnie ta prostota i funkcjonalność sprawiają, że jest tak ceniona.
Dlaczego jej wygląd jest podyktowany funkcjonalnością?
Nie ma tu miejsca na przypadkowość każdy element betoniarki ma swoje ściśle określone zadanie, a jej wygląd jest bezpośrednim odzwierciedleniem funkcjonalności. Kształt bębna, często kielichowy lub gruszkowy, nie jest kwestią estetyki, lecz optymalizacji procesu mieszania wolnospadowego. Dzięki niemu składniki są efektywnie podnoszone i opadają pod wpływem grawitacji, co zapewnia dokładne połączenie. Rama, solidna i szeroka u podstawy, gwarantuje stabilność, nawet gdy bęben jest pełen ciężkiego materiału. Silnik, umieszczony zazwyczaj na dole, obniża środek ciężkości, a mechanizm przechyłu z kołem (tzw. kierownicą) umożliwia precyzyjne opróżnianie bębna. Wszystko to razem tworzy maszynę, która jest nie tylko efektywna, ale i stosunkowo prosta w obsłudze, co dla mnie, jako praktyka, jest kluczowe.
Anatomia betoniarki: Przewodnik po najważniejszych częściach
Serce maszyny: Bęben mieszający i jego wewnętrzne łopaty
Bęben mieszający to bez wątpienia serce każdej betoniarki. Jego charakterystyczny kształt najczęściej kielichowy lub gruszkowy jest kluczowy dla efektywności pracy. To właśnie w nim odbywa się cały proces mieszania cementu, piasku, żwiru i wody. Wewnątrz bębna, na jego ściankach, zamocowane są na stałe metalowe łopaty, często nazywane mieszadłami. Ich rola jest nieoceniona: podczas obrotu bębna, łopaty podnoszą składniki do góry, a następnie pozwalają im swobodnie opadać, co prowadzi do ich dokładnego wymieszania. Bez odpowiednio zaprojektowanych łopat i kształtu bębna, uzyskanie jednorodnej zaprawy byłoby znacznie trudniejsze, a nawet niemożliwe. Pamiętam, jak kiedyś na budowie mieliśmy problem z mieszaniem, okazało się, że łopaty były zużyte to pokazuje, jak ważny jest każdy detal.
Solidna podstawa: Co musisz wiedzieć o ramie i kołach jezdnych?
Rama, czyli podwozie betoniarki, to jej stalowa konstrukcja nośna, na której spoczywają wszystkie pozostałe elementy. Jej solidność jest absolutnie fundamentalna dla stabilności i bezpieczeństwa pracy urządzenia. Wyobraź sobie betoniarkę pełną ciężkiego betonu bez mocnej, dobrze zaprojektowanej ramy, ryzyko przewrócenia byłoby ogromne. Większość betoniarek bębnowych jest wyposażona w dwa koła jezdne, które, choć mogą wydawać się drobnym elementem, znacząco ułatwiają transport urządzenia po placu budowy. Nawet jeśli betoniarka stoi w jednym miejscu przez większość czasu, możliwość jej łatwego przesunięcia jest dużym udogodnieniem. Zawsze zwracam uwagę na jakość spawów i grubość profili ramy to świadczy o trwałości sprzętu.
Napęd, który wprawia wszystko w ruch: Silnik i jego obudowa
Za obrót bębna odpowiada silnik elektryczny, który jest prawdziwym sercem napędowym betoniarki. Na małych i średnich budowach najczęściej spotykamy silniki jednofazowe o napięciu 230V, które można podłączyć do standardowego gniazdka. Silnik ten jest zazwyczaj umieszczony w specjalnej obudowie ochronnej. Ta obudowa nie jest tylko kwestią estetyki; jej głównym zadaniem jest zabezpieczenie silnika przed szkodliwym działaniem pyłu, wilgoci i przypadkowych uszkodzeń mechanicznych, które są nieuniknione na budowie. Dbałość o szczelność i stan obudowy to podstawa długiej i bezawaryjnej pracy silnika, a co za tym idzie całej betoniarki.
Mechanizm obrotu: Jak działa wieniec i zębnik napędowy?
Obrót bębna jest możliwy dzięki sprytnemu mechanizmowi, który składa się z dwóch kluczowych elementów: wieńca zębatego i zębnika napędowego. Wieniec zębaty to duże koło zębate, które jest na stałe przymocowane do obwodu bębna mieszającego. Zębnik napędowy to znacznie mniejsze koło zębate, które jest napędzane bezpośrednio przez silnik (lub poprzez przekładnię). Kiedy silnik pracuje, zębnik obraca się i zazębia się z wieńcem, wprawiając bęben w ruch obrotowy. To proste, ale niezwykle skuteczne rozwiązanie, które zapewnia niezawodne działanie betoniarki przez lata. Warto regularnie sprawdzać stan zębów wieńca i zębnika, ponieważ ich zużycie może prowadzić do głośnej pracy, a w końcu do awarii.
Pełna kontrola: Za co odpowiada koło przechyłu z blokadą?
Koło przechyłu, często nazywane kierownicą, to element, który daje nam pełną kontrolę nad pozycją bębna. Jest ono zazwyczaj wyposażone w mechanizm zapadkowy lub dźwignię blokującą, która pozwala na zablokowanie bębna w dowolnej pozycji. Dzięki temu możemy precyzyjnie ustawić bęben do załadunku składników, a następnie, po wymieszaniu, przechylić go w celu kontrolowanego opróżnienia gotowej zaprawy lub betonu. To właśnie ten mechanizm sprawia, że praca z betoniarką jest wygodna i efektywna, umożliwiając łatwe dozowanie materiału do taczki czy bezpośrednio na miejsce wbudowania. Bez niego, opróżnianie bębna byłoby niezwykle uciążliwe i niebezpieczne.
Nie każda betoniarka wygląda tak samo: Poznaj najpopularniejsze typy
Betoniarka bębnowa (kielichowa): Dlaczego ten model zdominował małe budowy?
Betoniarka bębnowa, często nazywana również kielichową, to absolutny król małych i średnich budów, w tym tych jednorodzinnych. Jej popularność wynika z kilku kluczowych cech. Przede wszystkim, jest to urządzenie o prostej konstrukcji i łatwej obsłudze, co czyni ją idealnym wyborem dla majsterkowiczów i ekip budowlanych, które nie potrzebują skomplikowanych maszyn. Charakterystyczny kształt bębna, przypominający kielich, doskonale sprawdza się w mieszaniu wolnospadowym, a fakt, że załadunek i rozładunek odbywa się przez ten sam otwór, dodatkowo upraszcza proces. To właśnie ta prostota, niezawodność i efektywność w mieszaniu niewielkich partii betonu sprawiły, że betoniarka kielichowa stała się nieodłącznym elementem każdej budowy, gdzie liczy się wydajność i łatwość użytkowania.
Różnice w wyglądzie a pojemność: Czym różni się betoniarka 150l od 250l?
Choć podstawowa zasada działania i budowa betoniarek bębnowych pozostaje taka sama, ich wygląd i gabaryty znacząco różnią się w zależności od pojemności bębna. Na rynku znajdziemy modele o pojemnościach od około 80 litrów, idealne do drobnych prac, aż po 300 litrów, przeznaczone do większych zadań. Betoniarka 150l będzie miała mniejszy bęben i bardziej kompaktową ramę niż model 250l, który z kolei będzie wymagał więcej miejsca na placu budowy i będzie trudniejszy w transporcie. Ważne jest, aby pamiętać o różnicy między pojemnością całkowitą bębna a pojemnością zasypową, czyli ilością gotowej mieszanki, jaką można uzyskać. Na przykład, betoniarka o pojemności całkowitej 150 litrów zazwyczaj oferuje pojemność zasypową w granicach 100-120 litrów. Wybierając betoniarkę, zawsze zwracam uwagę na pojemność zasypową, bo to ona realnie określa, ile betonu czy zaprawy mogę jednorazowo przygotować.
Wieniec żeliwny czy kompozytowy? Drobny detal, który widać i słychać
Wieniec zębaty, choć na pierwszy rzut oka może wydawać się drobnym elementem, ma ogromny wpływ na trwałość i komfort pracy betoniarki. Na rynku dominują dwa typy wieńców: żeliwne i kompozytowe. Różnice między nimi są zarówno wizualne, jak i słyszalne.
| Typ wieńca | Charakterystyka |
|---|---|
| Wieniec żeliwny | Jest cięższy, bardziej masywny i zazwyczaj ciemniejszy. Charakteryzuje się wyższą trwałością i odpornością na uszkodzenia mechaniczne, co sprawia, że jest ceniony na profesjonalnych budowach. Niestety, jego praca jest znacznie głośniejsza, co może być uciążliwe. |
| Wieniec kompozytowy | Lżejszy, często w jaśniejszym kolorze (np. czarny plastik lub tworzywo). Jego główną zaletą jest cichsza praca, co docenią osoby pracujące w pobliżu zabudowań mieszkalnych. Jest jednak bardziej podatny na uszkodzenia (np. pęknięcia) w przypadku uderzeń lub przeciążeń. |
Zawsze doradzam klientom, aby zastanowili się, co jest dla nich priorytetem: bezkompromisowa trwałość i odporność, czy cicha praca. Oba rozwiązania mają swoje plusy i minusy, a wybór zależy od specyfiki i intensywności planowanych prac.
Jak wygląd betoniarki zdradza jej sposób działania
Od załadunku do gotowej zaprawy: Ścieżka składników wewnątrz bębna
Wygląd betoniarki, a zwłaszcza jej bębna, jest ściśle związany z procesem mieszania wolnospadowego. Kiedy ładujemy składniki cement, piasek, żwir i wodę do bębna, jego obrót i wewnętrzne łopaty rozpoczynają swoją pracę. Łopaty te są tak wyprofilowane, aby podczas ruchu bębna podnosić materiał do góry. Następnie, pod wpływem grawitacji, składniki te swobodnie opadają, mieszając się ze sobą. Ten cykliczny ruch podnoszenia i opadania, powtarzany wielokrotnie, prowadzi do dokładnego i jednorodnego wymieszania wszystkich komponentów, tworząc gotową zaprawę lub beton. To właśnie ta prosta, ale genialna zasada działania sprawia, że betoniarka jest tak efektywnym narzędziem.
Rola przechyłu: Jak konstrukcja ułatwia opróżnianie bębna?
Konstrukcja betoniarki, a w szczególności mechanizm przechyłu, jest zaprojektowana tak, aby maksymalnie ułatwić i usprawnić proces opróżniania bębna. Po zakończeniu mieszania, za pomocą koła przechyłu i mechanizmu blokującego, możemy kontrolowanie przechylić bęben. Dzięki temu gotowa zaprawa lub beton swobodnie wypływa z otworu bębna, prosto do taczki, wiadra czy bezpośrednio na miejsce wbudowania. Możliwość precyzyjnego ustawienia kąta przechyłu jest kluczowa, ponieważ pozwala na dozowanie materiału w odpowiedniej ilości i tempie, minimalizując straty i bałagan. To kolejny przykład, jak funkcjonalność kształtuje wygląd i budowę tego niezwykle praktycznego urządzenia.
Na co zwrócić uwagę oglądając betoniarkę? Praktyczne wskazówki
Stabilność konstrukcji: Dlaczego solidna rama to podstawa?
Kiedy oglądam betoniarkę, jedną z pierwszych rzeczy, na którą zwracam uwagę, jest stabilność jej ramy. To absolutna podstawa bezpieczeństwa i trwałości urządzenia. Solidna, dobrze wykonana rama, najlepiej z grubych profili stalowych, gwarantuje, że betoniarka będzie stała stabilnie nawet podczas intensywnego mieszania ciężkich składników. Kiepska rama to ryzyko chwiania się, a nawet przewrócenia urządzenia, co może prowadzić do poważnych wypadków lub uszkodzenia sprzętu. Zawsze sprawdzam jakość spawów i ogólną sztywność konstrukcji to świadczy o tym, czy producent podszedł do tematu poważnie, czy oszczędzał na materiale, co w dłuższej perspektywie zawsze się mści.
Przeczytaj również: Ile pali koparka? Konkretne dane i 20% oszczędności!
Osłony i bezpieczeństwo: Elementy, które chronią użytkownika
Bezpieczeństwo pracy z betoniarką jest priorytetem, dlatego tak ważne są wszelkie osłony i zabezpieczenia. Zwracam uwagę na to, czy silnik jest odpowiednio osłonięty przed pyłem i wilgocią, a także czy wszystkie ruchome elementy, takie jak wieniec zębaty i zębnik, posiadają solidne osłony. Te elementy chronią nie tylko samą maszynę, ale przede wszystkim użytkownika przed przypadkowym kontaktem z ruchomymi częściami, co mogłoby skutkować poważnymi obrażeniami. Ważna jest również jakość instalacji elektrycznej: przewody powinny być solidne, włącznik łatwo dostępny i zabezpieczony przed przypadkowym uruchomieniem. To detale, które często są pomijane, ale dla mnie są wyznacznikiem jakości i dbałości producenta o bezpieczeństwo osoby obsługującej sprzęt.
