Wymiana łożyska w betoniarce: poradnik krok po kroku (DIY)

Wymiana zużytego łożyska w małej betoniarce to zadanie, które na pierwszy rzut oka może wydawać się skomplikowane, ale z odpowiednim przewodnikiem i narzędziami jest w zasięgu ręki każdego majsterkowicza. Decydując się na samodzielną naprawę, nie tylko znacznie obniżasz koszty w porównaniu do serwisu, ale także przywracasz swojej maszynie pełną sprawność i cichą pracę. W tym artykule pokażę Ci krok po kroku, jak to zrobić.

Wczesne rozpoznanie objawów zużycia łożyska jest absolutnie kluczowe dla uniknięcia poważniejszych awarii i znacznie kosztowniejszych napraw. Ignorowanie pierwszych sygnałów może prowadzić do kaskady uszkodzeń, które w efekcie unieruchomią maszynę na dobre lub sprawią, że naprawa stanie się ekonomicznie nieopłacalna.

Najczęstsze objawy, które powinny wzbudzić Twoją czujność, to:

• Hałas: To zazwyczaj pierwszy i najbardziej oczywisty sygnał. Może to być buczenie, szum, stuki, trzaski, a nawet metaliczne tarcie, które nasila się, gdy bęben pracuje pod obciążeniem.
• Wibracje i drgania: Zużyte łożysko generuje nienaturalne drgania, które łatwo wyczuć na obudowie betoniarki. Maszyna może pracować niestabilnie.
• Luz i niestabilność bębna: Jeśli bęben betoniarki ma wyczuwalny luz, chwieje się lub obraca nierównomiernie, to niemal pewny znak zużycia łożyska.
• Przegrzewanie się: Po pewnym czasie pracy, okolica osi bębna może być nienaturalnie gorąca w dotyku. To świadczy o nadmiernym tarciu, które jest bezpośrednią konsekwencją uszkodzenia łożyska.
• Opór przy obracaniu: Jeśli ręczne obracanie pustym bębnem jest utrudnione, czujesz wyraźny opór lub przeskakiwanie, to również wskazuje na problem z łożyskiem.

Jako laik możesz samodzielnie zdiagnozować problem, zwracając uwagę na te sygnały. Słuchaj uważnie podczas pracy betoniarki wszelkie nietypowe dźwięki są ostrzeżeniem. Dotknij okolic osi po kilku minutach pracy, aby sprawdzić, czy nie jest nadmiernie gorąca. Spróbuj poruszać bębnem na boki i w górę/dół, aby wyczuć ewentualny luz. Jeśli zaobserwujesz którykolwiek z tych objawów, z dużym prawdopodobieństwem problem leży w zużytym łożysku.

Ignorowanie zużytego łożyska to prosta droga do znacznie poważniejszych i droższych awarii. W skrajnych przypadkach może dojść do uszkodzenia samej osi bębna, gniazda łożyska w piaście, a nawet przeciążenia i uszkodzenia silnika. Wtedy naprawa może wymagać wymiany całej piasty lub wału, co jest już znacznie bardziej skomplikowane i kosztowne niż prosta wymiana łożyska.

Przygotowanie do wymiany łożyska: klucz do sukcesu

Odpowiednie przygotowanie do pracy to podstawa. To właśnie ono jest kluczem do sprawnej, bezpiecznej i skutecznej wymiany łożyska, minimalizując ryzyko błędów, uszkodzeń innych elementów i frustracji. Nie spiesz się na tym etapie, a zaoszczędzisz sobie wielu problemów później.

Prawidłowy dobór łożyska ma fundamentalne znaczenie dla jego trwałości i funkcjonalności całej betoniarki. Niewłaściwy typ lub rozmiar spowoduje szybkie ponowne zużycie. W małych betoniarkach najczęściej spotykamy:

• Rodzaje łożysk: Zazwyczaj stosuje się łożyska kulkowe (np. 6205ZZ, 6206ZZ, gdzie "ZZ" oznacza obustronne uszczelnienie metalowe) lub stożkowe (np. zestaw 30206 i 32208). Łożyska kulkowe są bardziej uniwersalne, natomiast stożkowe lepiej przenoszą większe obciążenia osiowe i promieniowe, często stosowane są w miejscach, gdzie bęben jest mocniej obciążony.
• Metody identyfikacji: Najpewniejszym sposobem jest demontaż starego łożyska i odczytanie z niego oznaczeń. Jeśli są one nieczytelne, należy dokładnie zmierzyć średnicę wewnętrzną, zewnętrzną oraz szerokość łożyska. Warto też poszukać gotowych zestawów naprawczych dedykowanych konkretnemu modelowi Twojej betoniarki to często najprostsze rozwiązanie.
• Wskazówki dotyczące wyboru jakości: Zawsze zalecam wybór łożysk renomowanych marek, takich jak SKF, FAG, NSK, Timken czy KOYO. Ich produkty gwarantują znacznie dłuższą żywotność i niezawodność, co w przypadku betoniarki, która pracuje w trudnych warunkach, jest niezwykle ważne. Oszczędzanie na łożysku to oszczędzanie na dłuższą metę.

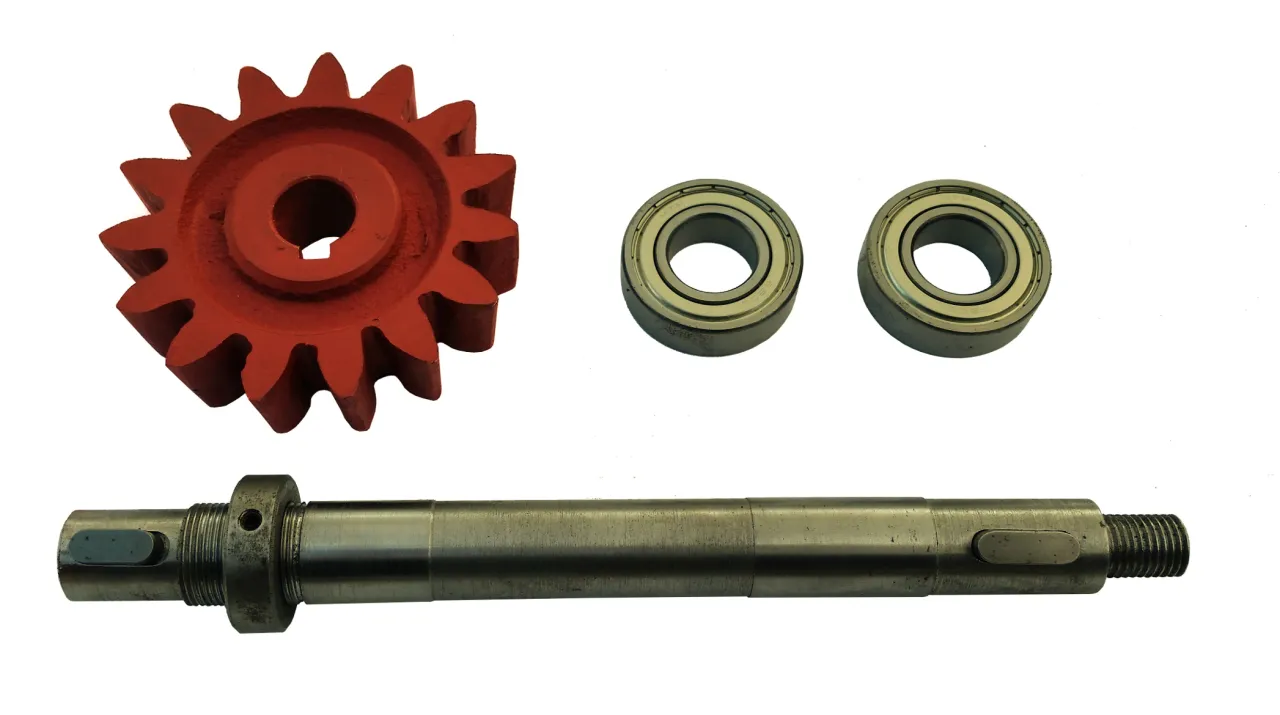

Do wymiany łożyska będziesz potrzebować kilku podstawowych, ale niezbędnych narzędzi:

• Klucze płaskie: Zazwyczaj w rozmiarach 10 mm, 13 mm, 17 mm, 19 mm w zależności od śrub mocujących w Twojej betoniarce.
• Śrubokręt: Płaski i krzyżakowy, do demontażu osłon i drobnych elementów.
• Młotek: Do delikatnego pobijania zapieczonych elementów, ale z rozwagą!
• Ściągacz do łożysk: To kluczowe narzędzie! Umożliwia bezpieczny i kontrolowany demontaż łożyska bez ryzyka uszkodzenia osi czy gniazda. Może być dwu- lub trójramienny.
• Klucz dynamometryczny: Zalecany do precyzyjnego montażu śrub i nakrętek, aby zapewnić odpowiedni moment dokręcenia i uniknąć ich poluzowania lub zerwania.
• Imadło: Bardzo przydatne do unieruchomienia mniejszych części podczas pracy.

Oprócz narzędzi, warto mieć pod ręką kilka środków pomocniczych, które znacznie ułatwią pracę:

• Smar penetrujący: Niezastąpiony do zapieczonych śrub i połączeń. Spryskaj nim elementy na kilka godzin przed demontażem, a nawet dzień wcześniej.
• Smar do łożysk: Najczęściej litowy, wysokotemperaturowy. Jest niezbędny do nasmarowania nowych łożysk (jeśli nie są to łożyska kryte, fabrycznie smarowane) oraz gniazd, aby ułatwić montaż i zapewnić ochronę przed korozją.
• Czyste szmaty/czyściwo: Do usuwania brudu, starego smaru i osuszania elementów.
• Rozpuszczalnik: Na przykład benzyna ekstrakcyjna lub środek do czyszczenia hamulców, do dokładnego umycia gniazda łożyska i osi.

Zanim w ogóle dotkniesz betoniarki, bezwzględnie odłącz ją od zasilania! To podstawa bezpieczeństwa. Upewnij się, że wtyczka jest wyjęta z gniazdka. Zawsze używaj środków ochrony osobistej rękawice ochronne zabezpieczą Twoje dłonie przed brudem, ostrymi krawędziami i chemikaliami, a okulary ochronne uchronią oczy przed odpryskami czy pyłem. Przygotuj czyste, stabilne i dobrze oświetlone stanowisko pracy. Upewnij się, że masz wystarczająco miejsca do swobodnego demontażu i montażu elementów.

Wymiana łożyska krok po kroku: szczegółowy przewodnik

Poniższe instrukcje przeprowadzą Cię przez każdy etap wymiany łożyska od demontażu po ponowny montaż. Pamiętaj, że dokładność i cierpliwość są Twoimi najlepszymi sprzymierzeńcami w tym procesie. Postępując zgodnie z moimi wskazówkami, minimalizujesz ryzyko błędów i zapewniasz sobie sukces.

Zacznijmy od demontażu bębna betoniarki. Proces ten może się nieco różnić w zależności od modelu, ale ogólny schemat wygląda tak:

1. Odkręć śruby mocujące bęben do piasty lub ramy. Zazwyczaj są to śruby na klucz płaski, które mogą być zapieczone użyj smaru penetrującego.
2. W niektórych modelach konieczne będzie zdjęcie dodatkowej pokrywy łożyska, która może być przykręcona małymi śrubkami.
3. Następnie odkręć centralną nakrętkę na osi bębna. Może być ona zabezpieczona zawleczką lub podkładką kontrującą, którą należy najpierw usunąć.
4. Po odkręceniu nakrętki, bęben powinien dać się zdjąć z osi. Czasem wymaga to delikatnego pociągnięcia lub pokręcenia.

Demontaż piasty lub osi to często najtrudniejszy etap całej operacji. Elementy te bywają mocno zapieczone przez rdzę i brud. Jeśli śruby są oporne, nie wahaj się użyć smaru penetrującego spryskaj je obficie i odczekaj kilkanaście minut, a nawet kilka godzin. Czasem konieczne jest ostrożne użycie młotka, ale zawsze z podkładką ochronną, na przykład kawałkiem drewna, aby nie uszkodzić metalowych elementów. Najważniejsze jest, aby unikać uderzania bezpośrednio w gwint na osi, ponieważ jego uszkodzenie może uniemożliwić ponowny montaż. W tym miejscu ściągacz do łożysk jest nieoceniony, ponieważ pozwala na kontrolowane i bezpieczne zdjęcie piasty z osi.

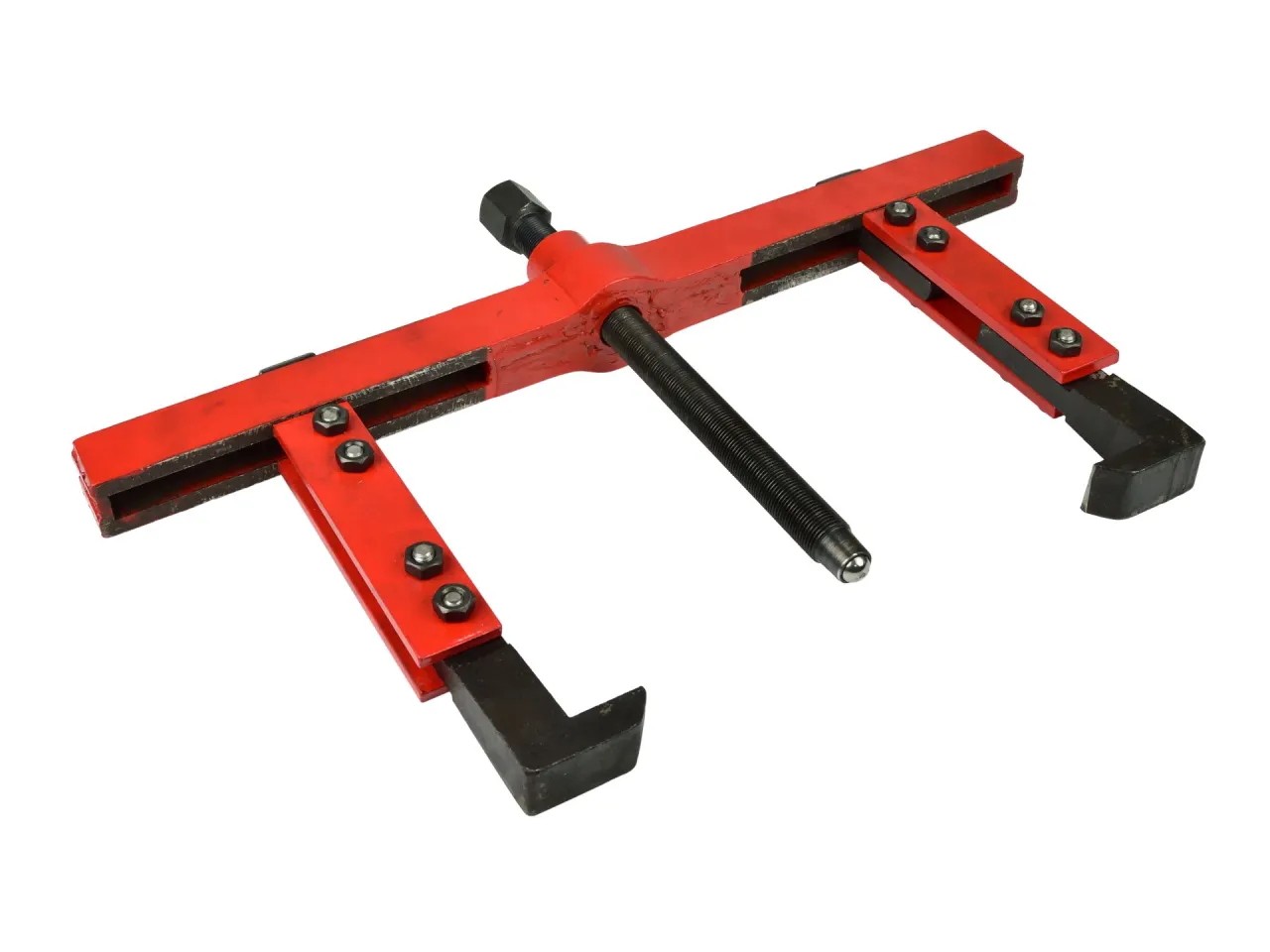

Użycie ściągacza do łożysk to najbezpieczniejsza i najbardziej efektywna metoda demontażu starych łożysk. Ramiona ściągacza zaczepiasz o zewnętrzną bieżnię łożyska lub o element, który chcesz ściągnąć (np. piastę), a śrubę centralną opierasz o koniec osi. Kręcąc śrubą, generujesz siłę, która równomiernie i bezinwazyjnie ściąga łożysko. Dzięki temu unikasz uszkodzenia gniazda łożyska w piaście czy samej osi. Alternatywną metodą jest ostrożne wybicie łożyska młotkiem, ale wiąże się to z dużym ryzykiem. Jeśli zdecydujesz się na wybicie, uderzaj równomiernie w zewnętrzną bieżnię (jeśli łożysko jest w gnieździe) lub wewnętrzną (jeśli jest na osi), używając odpowiedniej tulei lub nasadki, aby siła rozkładała się równomiernie. Niewłaściwe wybicie może spowodować natychmiastowe uszkodzenie gniazda lub osi, co jest znacznie gorsze niż zużyte łożysko.

Po demontażu starych łożysk, absolutnie konieczne jest dokładne oczyszczenie gniazda łożyska i osi. Usuń wszelką rdzę, brud, stary smar i inne zanieczyszczenia. Możesz użyć szczotki drucianej, papieru ściernego (o drobnej gradacji) oraz rozpuszczalnika. Dlaczego to takie ważne? Ponieważ nawet najmniejsze zanieczyszczenie pozostawione w gnieździe lub na osi może spowodować, że nowe łożysko nie osadzi się prawidłowo. To z kolei prowadzi do jego szybkiego zużycia, nierównomiernej pracy, a nawet uszkodzenia. Czystość to podstawa długiej żywotności nowego elementu.

Montaż nowego łożyska wymaga precyzji i delikatności. Nigdy nie przykładaj siły bezpośrednio do elementów tocznych łożyska (kulek, wałeczków) ani do uszczelnień! Jeśli montujesz łożysko w gnieździe (np. w piaście), siłę należy przykładać wyłącznie do jego zewnętrznej bieżni. Możesz to zrobić, używając odpowiednio dobranej tulei (np. starej nasadki klucza o odpowiedniej średnicy) i delikatnie wbijając łożysko młotkiem, upewniając się, że wchodzi równo. Jeśli montujesz łożysko na osi, siłę należy przykładać wyłącznie do jego wewnętrznej bieżni. W przeciwnym razie, naciskając na niewłaściwą bieżnię, możesz zdeformować bieżnie lub uszkodzić kulki, co spowoduje natychmiastowe uszkodzenie łożyska i konieczność jego ponownej wymiany.

Po prawidłowym osadzeniu nowych łożysk, jeśli nie są to łożyska kryte typu 2RS/ZZ (które są fabrycznie smarowane i nie wymagają dodatkowego smarowania), należy je odpowiednio nasmarować. Użyj do tego smaru litowego, nakładając go ostrożnie w przestrzeń między bieżniami. Następnie przystąp do składania wszystkich elementów betoniarki w odwrotnej kolejności do demontażu. Pamiętaj o precyzji upewnij się, że wszystkie elementy pasują do siebie idealnie. Dokręć wszystkie śruby i nakrętki, a jeśli posiadasz klucz dynamometryczny, użyj go, aby dokręcić je z odpowiednim momentem. To zapewni stabilność konstrukcji i zapobiegnie luzowaniu się elementów podczas pracy.

Testowanie i konserwacja: zapewnij betoniarce długie życie

Po pomyślnej wymianie łożyska, praca jeszcze się nie kończy. Testowanie po montażu i regularna konserwacja są kluczowe dla zapewnienia długiej i bezawaryjnej pracy betoniarki. To inwestycja w jej przyszłość, która pozwoli Ci cieszyć się sprawną maszyną przez wiele sezonów.

Po złożeniu betoniarki, zanim przystąpisz do pracy z betonem, przeprowadź testowe uruchomienie. Włącz maszynę na krótko i uważnie nasłuchuj. Normalna praca powinna być cicha, płynna, bez buczenia, stuków czy nadmiernych wibracji. Jeśli słyszysz nietypowe dźwięki lub wyczuwasz silne drgania, natychmiast wyłącz betoniarkę i sprawdź, czy wszystkie elementy zostały prawidłowo zamontowane i dokręcone. Czasem drobne niedociągnięcie może objawiać się właśnie w ten sposób.

Aby sprawdzić poprawność montażu łożyska, po krótkiej pracy betoniarki (bez obciążenia), sprawdź luz bębna. Powinien być stabilny i nie chwiać się. Delikatnie poruszaj nim na boki nie powinien być wyczuwalny żaden luz. Następnie obserwuj temperaturę w okolicy osi. Po kilku minutach pracy, dotknij tej okolicy nie powinna być nadmiernie gorąca. Lekkie ocieplenie jest normalne, ale silne przegrzewanie wskazywałoby na tarcie, które może być spowodowane zbyt mocnym dokręceniem, niewłaściwym montażem łożyska lub brakiem smarowania.

Aby przedłużyć żywotność nowego łożyska i całej betoniarki, warto przestrzegać kilku prostych zasad konserwacji:

• Regularne czyszczenie: Po każdym użyciu dokładnie oczyść betoniarkę z resztek betonu. Zaschnięty beton może obciążać bęben i łożyska.
• Unikaj przeciążania bębna: Zawsze przestrzegaj maksymalnej ładowności betoniarki. Przeciążanie to prosta droga do szybkiego zużycia łożysk i silnika.
• Okresowe sprawdzanie i smarowanie: Jeśli konstrukcja Twojej betoniarki na to pozwala i nie są to łożyska bezobsługowe (typu 2RS/ZZ), okresowo sprawdzaj stan smaru i w razie potrzeby uzupełniaj go.
• Kontrola luzów: Od czasu do czasu sprawdzaj, czy bęben nie ma luzów, a wszystkie śruby mocujące są dokręcone.
