Zastanawialiście się kiedyś, jak to możliwe, że potężne żurawie wieżowe, sięgające nieba, nie przewracają się pod ciężarem setek ton stali i podnoszonych ładunków? To pytanie, które często słyszę i które fascynuje wielu. Za tą pozorną magią stoi precyzyjna inżynieria, głębokie zrozumienie fizyki i zaawansowane systemy bezpieczeństwa. W tym artykule rozłożymy na czynniki pierwsze tajemnicę stabilności tych gigantów placów budowy.
Żurawie wieżowe nie przewracają się dzięki precyzyjnej inżynierii i systemom bezpieczeństwa
- Stabilność żurawia opiera się na zasadzie równowagi, gdzie ciężka przeciwwaga równoważy wysięgnik i ładunek, utrzymując środek ciężkości w obrębie podstawy.
- Kluczowe jest solidne kotwienie do potężnego fundamentu lub bezpośrednio do konstrukcji wznoszonego budynku.
- Ażurowa konstrukcja wieży zapewnia wytrzymałość przy minimalnej masie i oporze wiatru.
- Zaawansowane systemy elektroniczne, takie jak ograniczniki udźwigu, momentu wywrotu i anemometry, monitorują pracę i zapobiegają przeciążeniom.
- Dynamiczne siły, takie jak wiatr czy ruch ładunku, są kontrolowane poprzez odpowiednie procedury i rozwiązania konstrukcyjne.
Kiedy patrzymy na plac budowy, często to właśnie żuraw wieżowy najbardziej przyciąga wzrok. Smukły, wysoki, z długim ramieniem, wydaje się niemal niemożliwe, aby taka konstrukcja mogła stabilnie unosić ogromne ciężary. A jednak, dzień po dniu, te maszyny niezawodnie wykonują swoją pracę, stając się kręgosłupem każdej większej inwestycji. To, co z zewnątrz może wyglądać na balansowanie na granicy ryzyka, w rzeczywistości jest efektem niezwykle przemyślanej i zaawansowanej inżynierii, która opiera się na fundamentalnych prawach fizyki i rygorystycznych standardach bezpieczeństwa. Moim zadaniem jako eksperta jest wyjaśnienie, dlaczego te giganty są tak niezawodne.
Pozornie niemożliwa konstrukcja: Jak setki ton stali utrzymują pion na placu budowy?
Widok żurawia wieżowego, który z gracją unosi ciężkie elementy konstrukcyjne na wysokość kilkudziesięciu, a nawet stu metrów, zawsze robi na mnie wrażenie. Ta maszyna, mimo swojej monumentalności, wydaje się być tak delikatna, że aż trudno uwierzyć w jej stabilność. Długie ramię, podnoszące potężne bloki betonu czy stalowe belki, balansuje na szczycie smukłej wieży. Jak to możliwe, że nie przewraca się pod wpływem tak ogromnych sił? Odpowiedź tkwi w połączeniu sprytnych rozwiązań konstrukcyjnych, zaawansowanych systemów bezpieczeństwa i oczywiście w niezawodnej fizyce.
Fizyka w praktyce, czyli wstęp do inżynierii dźwigowej
Zanim zagłębimy się w szczegóły konstrukcji, musimy zrozumieć dwie kluczowe zasady fizyki, które są fundamentem stabilności każdego żurawia: środek ciężkości i moment siły. Wyobraźmy sobie, że próbujemy utrzymać długą deskę w równowadze na palcu. Musimy znaleźć punkt, w którym ciężar po obu stronach jest równy to właśnie środek ciężkości. Jeśli przesuniemy palec, deska się przechyli. Podobnie jest z żurawiem. Cała sztuka polega na tym, aby środek ciężkości całej konstrukcji wieży, wysięgnika, przeciwwagi i ładunku zawsze znajdował się bezpiecznie w obrębie podstawy maszyny. Moment siły to z kolei miara tendencji do obrotu. Jeśli pchniemy drzwi blisko zawiasów, musimy użyć dużej siły. Jeśli pchniemy je daleko od zawiasów, wystarczy niewielka siła. W przypadku żurawia, odpowiednie zarządzanie momentami sił jest kluczowe, aby uniknąć przewrócenia.
Zrozumienie tych podstaw pozwala nam przejść do pierwszego i moim zdaniem najważniejszego elementu, który zapewnia stabilność przeciwwagi.
Klucz do równowagi. Jak działa przeciwwaga i dlaczego jest tak ważna
Zasada dźwigni w skali makro: Taniec masy i odległości

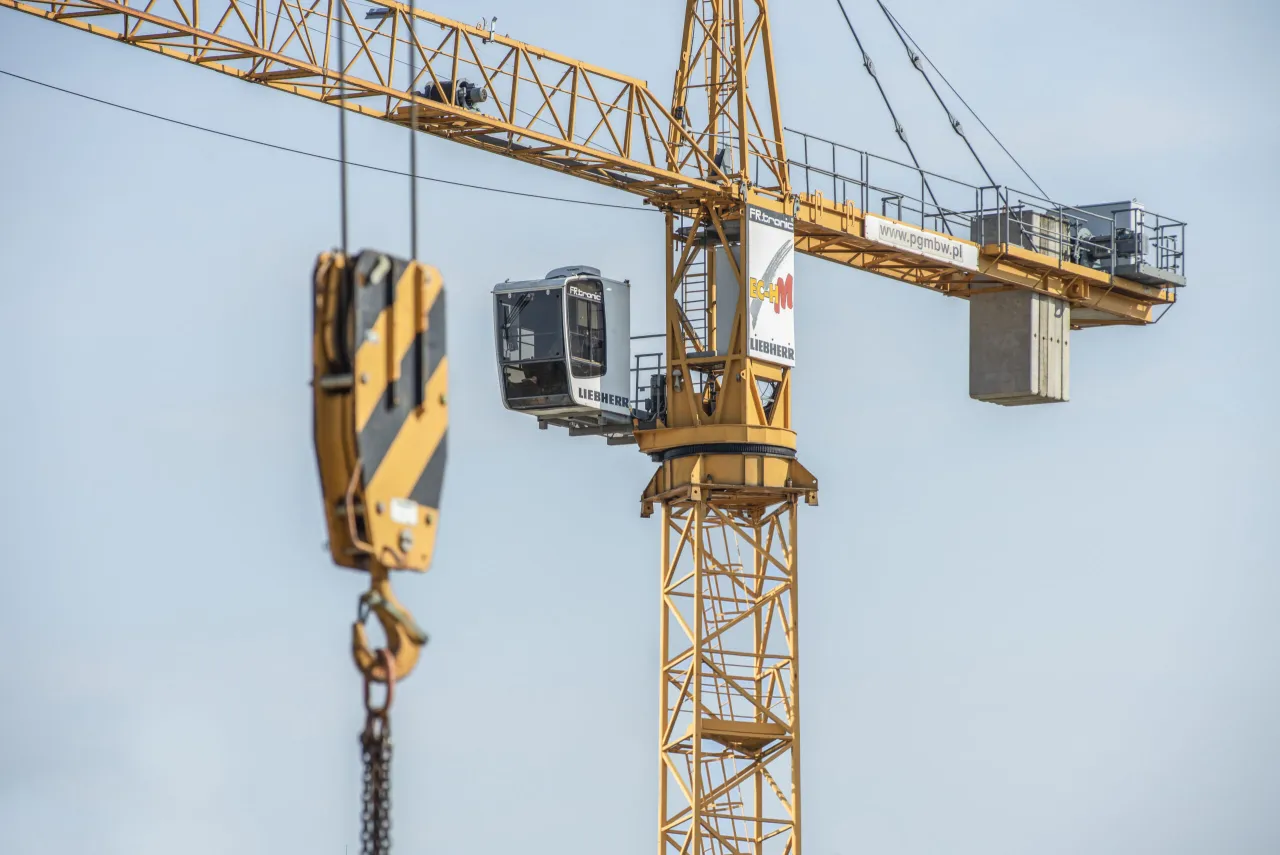

Przeciwwaga to absolutna podstawa stabilności żurawia wieżowego. Wyobraźmy sobie prostą wagę szalkową. Aby zrównoważyć ciężki przedmiot na jednym końcu, potrzebujemy równie ciężkiego przedmiotu na drugim końcu. Żuraw działa na podobnej zasadzie, ale w skali makro. Długie ramię (wysięgnik) z podnoszonym ładunkiem tworzy potężny moment obrotowy, który dąży do przewrócenia żurawia. Aby temu zapobiec, na przeciwległym, znacznie krótszym ramieniu, umieszczane są masywne bloki betonowe to właśnie przeciwwaga. Ich zadaniem jest wytworzenie momentu obrotowego w przeciwnym kierunku, który zrównoważy moment od wysięgnika i ładunku. Kluczem jest tu zasada dźwigni: mniejsza odległość przeciwwagi od osi obrotu jest kompensowana przez jej ogromną masę, co pozwala zrównoważyć większą odległość i mniejszą masę ładunku.
Ile waży przeciwwaga? Konkretne liczby i porównania
Kiedy mówię o "masywnych blokach", mam na myśli naprawdę imponujące ciężary. W zależności od wielkości żurawia i jego maksymalnego udźwigu, przeciwwaga może ważyć od kilkunastu do nawet ponad stu ton! Aby to sobie lepiej wyobrazić, sto ton to mniej więcej tyle, ile waży 10-12 dużych samochodów osobowych. Te betonowe kolosy są starannie obliczone i rozmieszczone tak, aby zapewnić optymalną równowagę w każdych warunkach pracy, od pustego haka po maksymalne obciążenie.
Moment siły, czyli matematyczny gwarant stabilności
W inżynierii mówimy o momencie siły, który jest iloczynem siły (ciężaru) i odległości od osi obrotu. Aby żuraw był stabilny, moment siły generowany przez przeciwwagę musi być zawsze większy niż moment generowany przez wysięgnik i podnoszony ładunek. To jest matematyczny gwarant, że środek ciężkości całej maszyny pozostanie w bezpiecznym zakresie, a żuraw nie przewróci się. Inżynierowie precyzyjnie obliczają te wartości dla każdego modelu żurawia i dla różnych konfiguracji pracy, aby zapewnić maksymalne bezpieczeństwo.
Ale nawet najlepiej zaprojektowana przeciwwaga nie zdałaby egzaminu, gdyby nie solidne oparcie. Przejdźmy więc do fundamentów.
Wszystko zaczyna się od podstaw. Niewidoczny fundament potęgi
Kotwa tracona: Jak na stałe "przytwierdzić" dźwig do ziemi?
Stabilność żurawia wieżowego zaczyna się głęboko pod ziemią. Większość stacjonarnych żurawi jest mocowana do potężnego, żelbetowego fundamentu, który jest wylewany specjalnie pod daną maszynę. Kluczowym elementem tego fundamentu jest tak zwana kotwa tracona. To stalowa konstrukcja, często w kształcie krzyża lub gwiazdy, która jest na stałe zalewana w betonie. Kotwa ta jest następnie połączona z podstawą wieży żurawia za pomocą śrub, tworząc niezwykle solidne i trwałe połączenie z gruntem. To właśnie ten niewidoczny element jest pierwszą linią obrony przed przewróceniem to on przenosi wszystkie siły na podłoże.
Rosnąć razem z budynkiem: Tajemnica kotwienia do konstrukcji wieżowca
W przypadku bardzo wysokich budynków, gdzie żuraw musi rosnąć wraz z konstrukcją, samo mocowanie do fundamentu to za mało. W miarę wznoszenia się wieżowca, żuraw jest dodatkowo kotwiony do jego konstrukcji na różnych poziomach. Odbywa się to za pomocą specjalnych ramion kotwiących, które obejmują wieżę żurawia i są mocowane do stropów lub słupów budynku. Takie kotwienie znacząco zwiększa stabilność żurawia, zmniejszając jego wolną wysokość i rozkładając obciążenia na konstrukcję budynku. Dzięki temu żuraw może bezpiecznie pracować nawet na wysokościach przekraczających sto metrów.
Dlaczego podstawa ma znaczenie? Rola idealnie wypoziomowanego podłoża
Nawet najlepszy fundament i kotwienie nie spełnią swojej roli, jeśli podłoże pod nim nie będzie odpowiednio przygotowane. Przed wylaniem fundamentu, teren musi być idealnie wypoziomowany i stabilny. Jakiekolwiek nierówności, niestabilny grunt czy niewłaściwe zagęszczenie mogą prowadzić do osiadania fundamentu, a w konsekwencji do zmiany środka ciężkości całej konstrukcji. Nawet niewielkie odchylenie od pionu może drastycznie zmniejszyć margines bezpieczeństwa, dlatego tak dużą wagę przykłada się do geotechnicznych badań gruntu i precyzyjnego przygotowania podłoża.
Solidne podstawy to jedno, ale sama wieża żurawia również jest arcydziełem inżynierii.
Architektura siły. Co sprawia, że ażurowa wieża jest tak wytrzymała
Potęga trójkąta: Sekrety konstrukcji kratownicowej
Kiedy patrzymy na wieżę żurawia, widzimy charakterystyczną, ażurową konstrukcję, przypominającą kratownicę. To nie przypadek. Trójkąt jest najbardziej stabilną figurą geometryczną, a inżynierowie wykorzystują tę zasadę do maksimum. Konstrukcja kratownicowa składa się z połączonych ze sobą prętów tworzących sieć trójkątów. Dzięki temu siły rozkładają się równomiernie na całą konstrukcję, zapewniając jej maksymalną sztywność i wytrzymałość przy jednoczesnym minimalnym zużyciu materiału. To właśnie ta "potęga trójkąta" sprawia, że wieża żurawia, mimo swojej smukłości, jest w stanie wytrzymać ogromne obciążenia ściskające, rozciągające i zginające.
Mniej znaczy więcej: Jak ażurowa budowa zmniejsza masę i opór wiatru?
Ażurowa konstrukcja kratownicowa ma jeszcze dwie kluczowe zalety. Po pierwsze, znacząco zmniejsza masę własną żurawia. Lżejsza konstrukcja to mniejsze obciążenie dla fundamentu i łatwiejszy montaż. Po drugie, co jest niezwykle ważne dla stabilności, minimalizuje opór, jaki żuraw stawia wiatrowi. Pełna, masywna wieża działałaby jak żagiel, generując ogromne siły boczne, które mogłyby doprowadzić do przewrócenia. Ażurowa struktura pozwala wiatrowi swobodnie przez nią przepływać, znacząco redukując jego niszczycielski wpływ.
Stal o wysokiej wytrzymałości jako kręgosłup całej konstrukcji
Do budowy żurawi wieżowych wykorzystuje się specjalne gatunki stali stal o wysokiej wytrzymałości. To nie jest zwykła stal. Dzięki odpowiednim stopom i procesom obróbki, materiał ten charakteryzuje się wyjątkową wytrzymałością na rozciąganie i ściskanie, a także dobrą sprężystością. Pozwala to na tworzenie lekkich, a jednocześnie niezwykle wytrzymałych elementów konstrukcyjnych, które są w stanie sprostać ekstremalnym obciążeniom, jakim poddawane są żurawie na placach budowy.
Wszystkie te rozwiązania konstrukcyjne są wspierane przez zaawansowaną technologię.
Elektroniczny anioł stróż. Jakie systemy czuwają nad bezpieczeństwem dźwigu

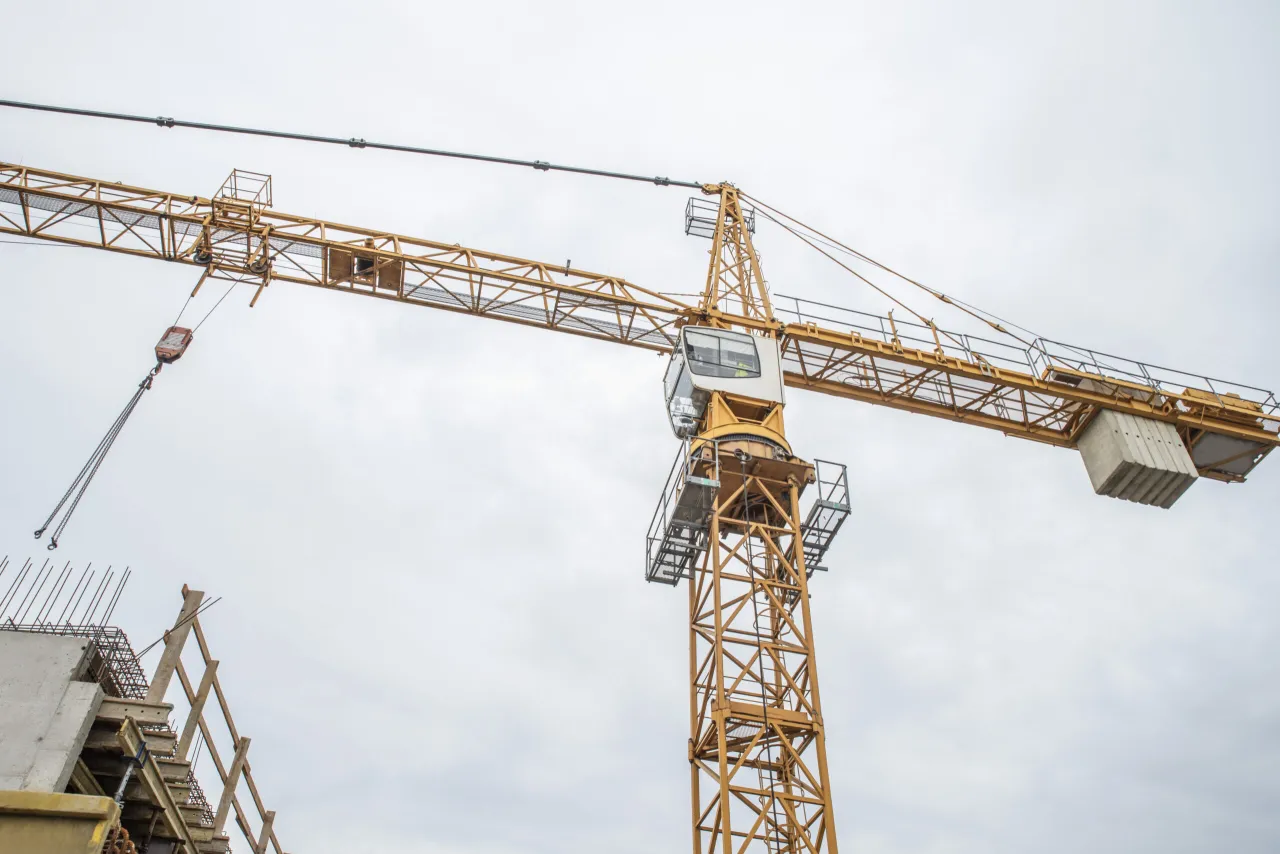

Ogranicznik udźwigu i momentu wywrotu: Komputer, który mówi "dość!"
Współczesne żurawie wieżowe to nie tylko stal i beton, ale także zaawansowana elektronika. Kluczowymi systemami bezpieczeństwa są ogranicznik udźwigu oraz ogranicznik momentu wywrotu. Ogranicznik udźwigu, jak sama nazwa wskazuje, zapobiega podniesieniu ładunku cięższego niż dopuszczalny dla danego wysięgu. Jeśli operator spróbuje przeciążyć maszynę, system automatycznie zablokuje ruchy robocze. Ogranicznik momentu wywrotu jest jeszcze bardziej zaawansowany. Bierze pod uwagę nie tylko masę ładunku, ale także jego odległość od osi obrotu (wysięg). To kluczowe, ponieważ lżejszy ładunek na maksymalnym wysięgu może wygenerować większy moment wywrotu niż cięższy ładunek blisko wieży. Komputer stale monitoruje te parametry i w przypadku zagrożenia automatycznie blokuje ruchy, które mogłyby doprowadzić do utraty stabilności.
Anemometr na szczycie: Kiedy wiatr staje się największym wrogiem?
Wiatr to jeden z największych wrogów stabilności żurawia. Dlatego na szczycie wieży każdego żurawia znajdziemy anemometr urządzenie do pomiaru prędkości wiatru. System stale monitoruje siłę wiatru i w przypadku przekroczenia bezpiecznych wartości (określonych w instrukcji obsługi i przepisach), alarmuje operatora. W wielu maszynach może nawet automatycznie zablokować możliwość wykonywania niektórych ruchów. W ekstremalnych warunkach, gdy wiatr jest zbyt silny, operator ma obowiązek zastosować procedurę "chorągiewki", o której opowiem za chwilę.
Wyłączniki krańcowe i inne czujniki zapobiegające katastrofie
Poza głównymi systemami, żurawie wyposażone są w szereg innych czujników i zabezpieczeń. Wyłączniki krańcowe zapobiegają na przykład zbyt wysokiemu podniesieniu haka (uderzeniu w wysięgnik) lub zbyt niskiemu opuszczeniu, a także skrajnym położeniom wodzaka na wysięgniku. Wszystkie te elementy tworzą kompleksowy system, który monitoruje każdy aspekt pracy żurawia, minimalizując ryzyko awarii i wypadków.
"Stabilność żurawia to nie przypadek, lecz wynik precyzyjnych obliczeń, zaawansowanej inżynierii i rygorystycznych norm bezpieczeństwa, które razem tworzą jeden z najbardziej imponujących systemów na placu budowy."
Mimo tych wszystkich zabezpieczeń, żuraw musi stawiać czoła dynamicznym wyzwaniom.
Gdy natura rzuca wyzwanie. Dźwig w walce z wiatrem i siłami dynamicznymi
Efekt "chorągiewki": Dlaczego swobodny obrót podczas wichury ratuje konstrukcję?
Wspomniałem już o anemometrze i procedurze "chorągiewki". To kluczowy element bezpieczeństwa podczas silnego wiatru. Gdy prędkość wiatru przekracza dopuszczalne normy, operator ma obowiązek zwolnić hamulec obrotu i ustawić żuraw w pozycji "chorągiewki". Oznacza to, że wysięgnik może swobodnie obracać się z wiatrem, ustawiając się w kierunku, który stawia najmniejszy opór. Wyobraźmy sobie, że trzymamy parasol na wietrze jeśli jest zamknięty, stawia mniejszy opór niż otwarty. Podobnie jest z żurawiem. Swobodny obrót minimalizuje siły działające na konstrukcję, zapobiegając jej uszkodzeniu lub przewróceniu. To prosta, ale niezwykle skuteczna metoda radzenia sobie z potężnymi siłami natury.

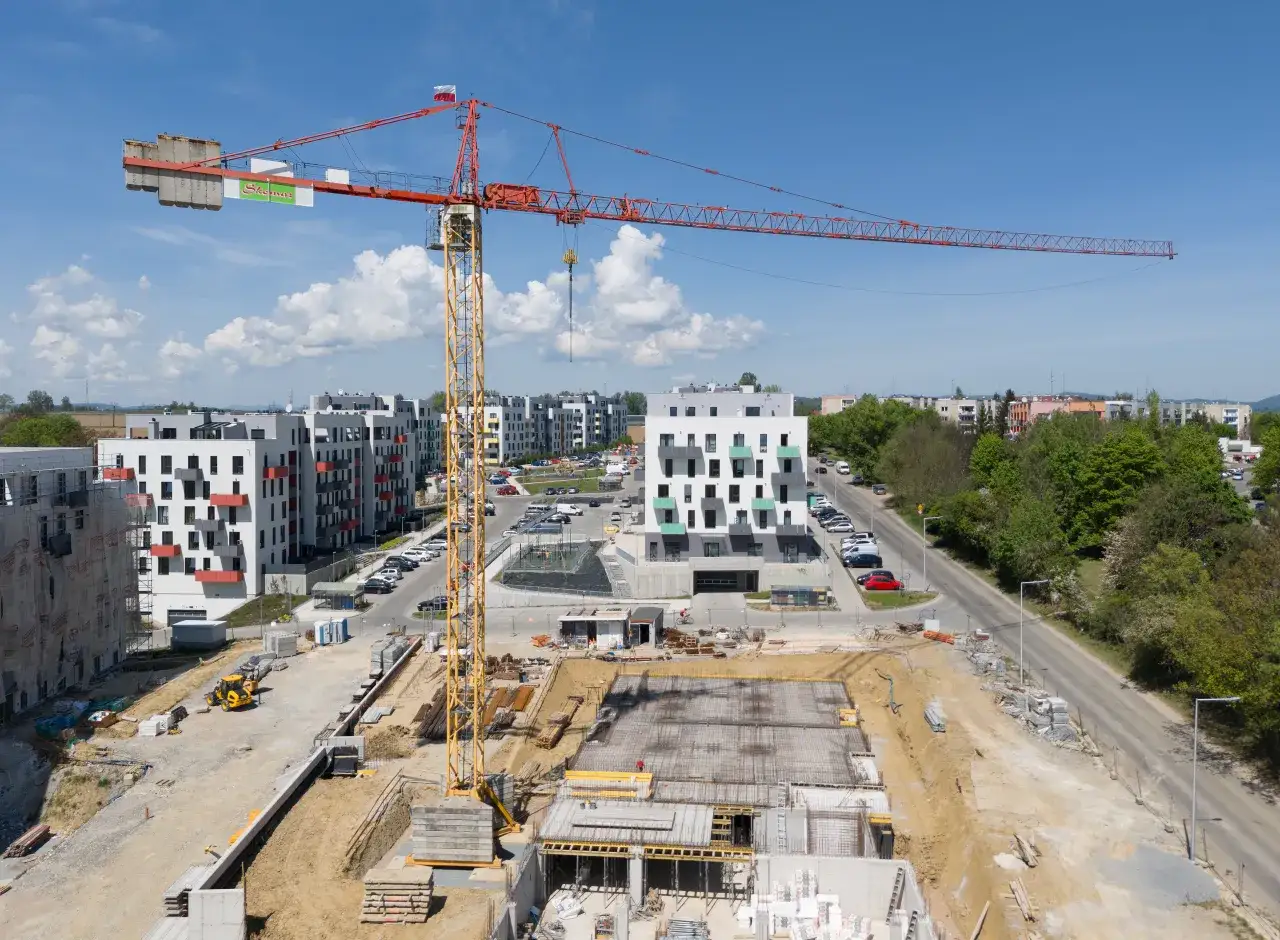

Jak ruch ładunku wpływa na stabilność i jak operator sobie z tym radzi?
Stabilność żurawia to nie tylko statyczne obciążenia, ale także siły dynamiczne, generowane przez ruch podnoszonego ładunku. Kiedy ładunek jest unoszony lub przemieszczany, może zacząć się kołysać. To kołysanie powoduje dynamiczne zmiany środka ciężkości i generuje dodatkowe siły, które mogą destabilizować maszynę. Tutaj kluczową rolę odgrywają umiejętności operatora. Doświadczony operator potrafi precyzyjnie kontrolować ruchy ładunku, minimalizując jego kołysanie i zapewniając płynne i bezpieczne operacje. Wykorzystuje do tego celu odpowiednie techniki sterowania, a także systemy spowalniające ruchy, które są standardem w nowoczesnych żurawiach.
Wszystkie te technologie i rozwiązania konstrukcyjne byłyby niczym bez odpowiednio przeszkolonego personelu.
Człowiek i maszyna. Rola operatora i nadzoru w zapewnieniu stabilności
Dlaczego uprawnienia UDT to nie tylko formalność?
W Polsce, jak i w wielu innych krajach, eksploatacja żurawi wieżowych jest ściśle regulowana. Kluczową rolę odgrywa tu Urząd Dozoru Technicznego (UDT), który odpowiada za dopuszczanie maszyn do eksploatacji, przeprowadzanie regularnych przeglądów i inspekcji, a także za wydawanie uprawnień operatorom. Posiadanie uprawnień UDT to nie tylko formalność, ale gwarancja, że operator przeszedł odpowiednie szkolenie, zna zasady bezpiecznej pracy, rozumie działanie maszyny i potrafi reagować w sytuacjach awaryjnych. To właśnie ludzki czynnik, połączony z rygorystycznymi procedurami, jest ostatnią i niezwykle ważną linią obrony przed wypadkami.
Przeczytaj również: Koparka: Jakie dokumenty musisz mieć? Uniknij kar PIP/UDT!
Najczęstsze błędy prowadzące do katastrofy i jak technologia pomaga ich unikać
Mimo wszystkich zaawansowanych systemów bezpieczeństwa i rygorystycznych norm, do wypadków z udziałem żurawi wieżowych niestety wciąż dochodzi. Najczęściej są one spowodowane błędem ludzkim. Oto najczęstsze z nich:
- Przeciążenie maszyny: Operator próbuje podnieść ładunek cięższy niż dopuszczalny, ignorując ostrzeżenia systemu.
- Praca w złych warunkach pogodowych: Kontynuowanie pracy mimo zbyt silnego wiatru lub burzy, zamiast zastosowania procedury "chorągiewki".
- Niewłaściwy montaż lub demontaż: Błędy w procedurach montażu fundamentu, wieży lub kotwienia do budynku.
- Brak odpowiedniego przygotowania podłoża: Niestabilny lub nierówny grunt pod fundamentem, prowadzący do osiadania.
- Brak regularnych przeglądów i konserwacji: Zaniedbanie stanu technicznego maszyny, co może prowadzić do awarii komponentów.
Na szczęście, nowoczesne technologie, takie jak wspomniane ograniczniki udźwigu, momentu wywrotu, anemometry i systemy monitorujące, w znacznym stopniu pomagają unikać tych błędów, automatycznie blokując niebezpieczne operacje i alarmując operatora o zagrożeniu. To synergia człowieka i maszyny, wsparta przez rygorystyczne przepisy, sprawia, że żurawie wieżowe są jednymi z najbezpieczniejszych maszyn na placach budowy.
