Gdy zagęszczarka, agregat albo silnik pomocniczy zaczyna przenosić drgania na całą konstrukcję, problemem nie jest wyłącznie hałas. Wibracje przyspieszają zużycie łożysk, połączeń śrubowych i elementów roboczych, dlatego odpowiednio dobrany wibroizolator może wyraźnie poprawić trwałość oraz bezpieczeństwo maszyny budowlanej. Wyjaśniam, jak działa, jakie są jego rodzaje, jak dobrać go do obciążenia i czego dopilnować podczas montażu.
Dobry dobór ogranicza drgania i kosztowne awarie
- Cel elementu to ograniczenie przenoszenia drgań z maszyny na podłoże lub ramę.
- Najpopularniejsze są wersje gumowo-metalowe, ale przy dużych obciążeniach stosuje się także sprężyny i poliuretan.
- Liczy się obciążenie jednej podpory, kierunek sił, częstotliwość drgań oraz warunki pracy.
- Zbyt miękki element pogarsza stabilność, a zbyt twardy może niemal nie izolować wibracji.
- Kontrola zużycia powinna obejmować pęknięcia gumy, odkształcenia, korozję i luz na gwintach.
Jak działa element tłumiący drgania w maszynie budowlanej
Izolator drgań znajduje się pomiędzy źródłem wibracji a konstrukcją, która ma zostać od nich oddzielona. Jego elastyczna część ugina się pod wpływem obciążenia i pochłania część energii, dzięki czemu mniej drgań trafia do ramy, uchwytów, fundamentu lub podłoża. W praktyce nie chodzi o całkowite usunięcie wibracji, lecz o ograniczenie ich przenoszenia do bezpiecznego poziomu.
W maszynach budowlanych drgania powstają między innymi przez niewyważone elementy wirujące, silniki spalinowe, układy mimośrodowe oraz cykliczne uderzenia. Inaczej zachowuje się podpora pod zagęszczarką płytową, a inaczej mocowanie silnika w agregacie prądotwórczym. Dlatego sam rozmiar gumy nie wystarcza do oceny, czy element będzie skuteczny.
Najważniejszym pojęciem jest częstotliwość własna układu, czyli częstotliwość, przy której maszyna wraz z podporami łatwo wchodzi w rezonans. Jeżeli konstrukcja pracuje blisko tego zakresu, drgania mogą się nasilić zamiast zmaleć. Z tego powodu dobór powinien uwzględniać dane z instrukcji maszyny, prędkość obrotową napędu i charakter obciążenia dynamicznego.
Co użytkownik zyskuje po prawidłowej izolacji
- mniejsze przenoszenie hałasu materiałowego na podłoże,
- mniejsze obciążenie ramy i połączeń śrubowych,
- większą trwałość łożysk, osłon i przewodów,
- lepszy komfort operatora,
- stabilniejszą pracę urządzenia na podłożu.
Z mojego doświadczenia wynika, że największą różnicę widać nie po samym poziomie hałasu, lecz po tym, jak długo maszyna utrzymuje geometrię mocowania. Jeżeli po kilku tygodniach pracy regularnie luzują się śruby albo pękają uchwyty, problem może leżeć właśnie w niewłaściwym przenoszeniu drgań.

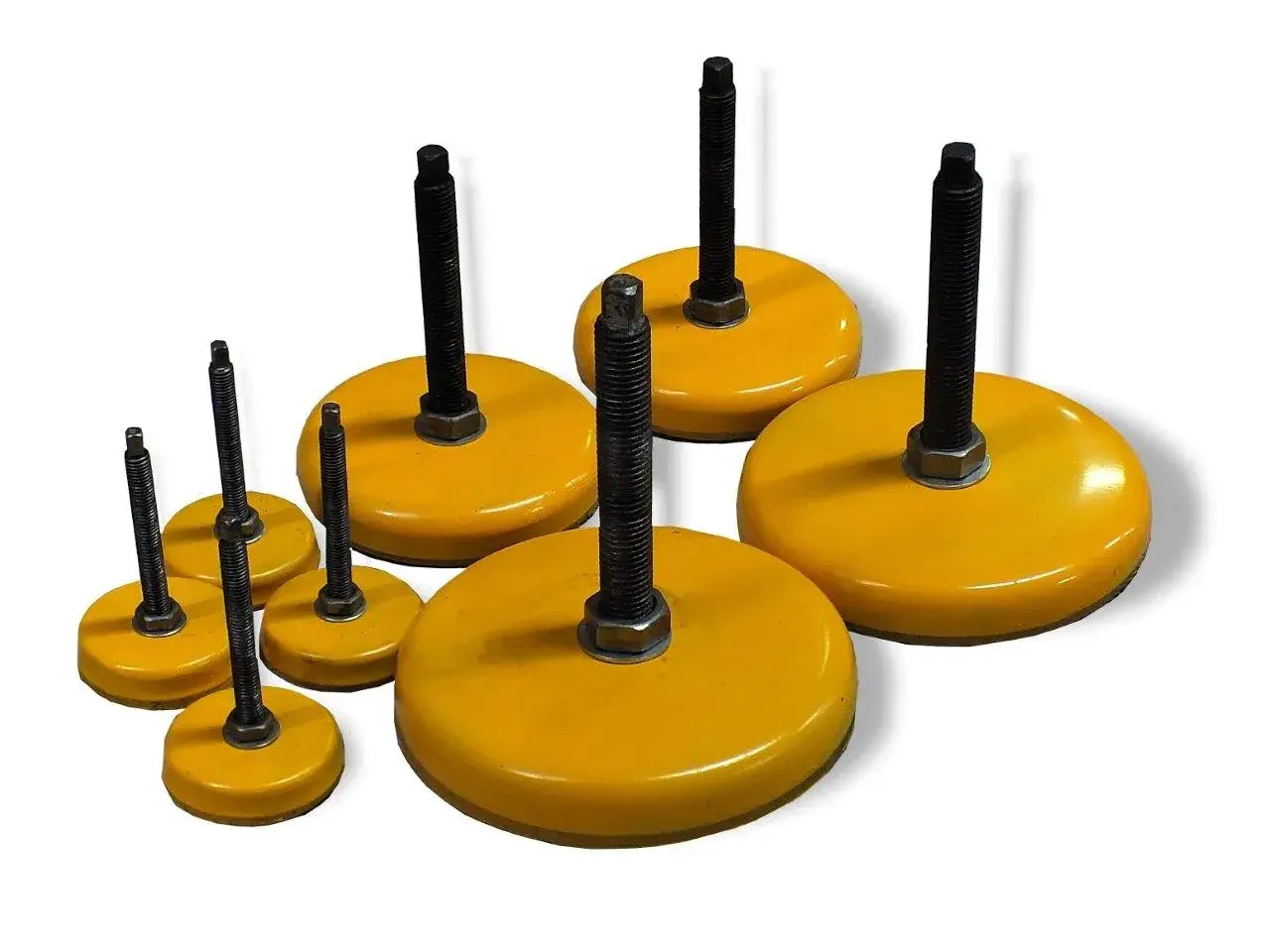

Rodzaje podpór antywibracyjnych i ich zastosowanie
Na rynku spotyka się kilka grup elementów. Różnią się materiałem, sposobem mocowania, podatnością na ściskanie i zdolnością do pracy przy obciążeniach bocznych. W maszynach budowlanych najczęściej zaczyna się od prostych amortyzatorów gumowo-metalowych, ale nie zawsze są one najlepszym rozwiązaniem.
| Rodzaj | Typowe zastosowanie | Najważniejsza zaleta | Ograniczenie |
|---|---|---|---|
| Walcowy gumowo-metalowy | silniki, pompy, agregaty, małe urządzenia | prosty montaż i niski koszt | ograniczona odporność na duże siły boczne |
| Stożkowy lub paraboliczny | maszyny o zmiennym obciążeniu | lepsza kontrola ugięcia | wymaga właściwego ustawienia |
| Sprężynowy | ciężkie agregaty, stoły wibracyjne, urządzenia o dużej amplitudzie | duża nośność i ugięcie | może wymagać ograniczników ruchu |
| Poliuretanowy | mocowania narażone na ścieranie i uderzenia | wysoka odporność mechaniczna | często przenosi więcej drgań niż miękka guma |
| Podkładka lub mata | podstawy, płyty, małe urządzenia | szybkie ułożenie bez skomplikowanego mocowania | nie stabilizuje dobrze wysokich i ciężkich maszyn |
Wersje gumowe zwykle wykonuje się z mieszanek takich jak NR, SBR, NBR albo EPDM. NBR lepiej znosi kontakt z olejami, natomiast EPDM sprawdza się przy wilgoci, promieniowaniu UV i zmiennych warunkach atmosferycznych. Standardowa guma może dobrze tłumić drgania, ale szybko straci właściwości, jeśli stale pracuje w oleju napędowym lub pod wpływem agresywnych środków chemicznych.
Warianty walcowe z gwintami po obu stronach ułatwiają sztywne połączenie maszyny z ramą. Modele jednostronne mogą pełnić funkcję stopki albo odbojnika, lecz nie zawsze nadają się do zawieszenia elementu, który pracuje w kilku kierunkach. To drobne rozróżnienie ma duże znaczenie przy silnikach i urządzeniach transportowanych po nierównym terenie.
Jak dobrać odpowiedni model do konkretnej maszyny
Dobór zaczynam od danych, które można sprawdzić bez specjalistycznego stanowiska. Potrzebne są masa całkowita urządzenia, liczba podpór, położenie środka ciężkości, prędkość obrotowa oraz informacja, czy element pracuje głównie na ściskanie, ścinanie czy rozciąganie.
Obciążenie jednej podpory
Podstawowe obciążenie statyczne można oszacować, dzieląc masę maszyny przez liczbę podpór. Dla urządzenia o masie 800 kg i czterech podporach wychodzi średnio 200 kg na element. Nie oznacza to jednak, że należy kupić podpory o dokładnie takiej deklarowanej nośności. Trzeba zostawić zapas na nierównomierny rozkład masy, rozruch silnika i siły dynamiczne.
Przy maszynach budowlanych rozsądny zapas zależy od konstrukcji i danych producenta, ale wybieranie elementu pracującego stale na granicy katalogowej jest złym pomysłem. Jeżeli jedna podpora znajduje się blisko silnika, a druga pod lekką częścią ramy, obciążenia nie rozłożą się po równo.
Twardość i ugięcie
Twardość gumy podaje się często w skali Shore A. Wartość około 55 ShA jest spotykana jako kompromis między stabilnością a tłumieniem, natomiast miększe mieszanki mogą lepiej izolować niskie drgania, lecz mocniej uginać się pod ciężarem. Sama liczba Shore A nie opisuje całego zachowania elementu, dlatego trzeba sprawdzić także sztywność dynamiczną i dopuszczalne ugięcie.
Jeżeli maszyna kołysze się podczas pracy, element może być zbyt miękki, zbyt niski albo źle rozmieszczony. Gdy obudowa przenosi niemal wszystkie drgania na ramę, przyczyną bywa z kolei zbyt twarda guma, niewłaściwy kierunek pracy albo kontakt metalowych części, który omija podporę.
Warunki środowiskowe
- Przy kontakcie z olejem i paliwem wybierz mieszankę olejoodporną, na przykład NBR.
- Na zewnątrz sprawdź odporność na wodę, mróz i promieniowanie UV.
- W pobliżu wysokiej temperatury skontroluj zakres temperatur podany w karcie produktu.
- Na placu budowy zwróć uwagę na piasek, błoto i sól, które przyspieszają korozję metalowych części.
- Przy dużych siłach bocznych rozważ dodatkowe prowadzenie albo ogranicznik ruchu.
Przykładowy amortyzator walcowy o wymiarach 50 × 20 mm z gwintem M12 może mieć deklarowaną nośność rzędu 200 kg przy ściskaniu, ale jego parametry boczne będą znacznie niższe. Taki przykład pomaga zrozumieć, dlaczego nie wolno przenosić danych z jednego katalogu na całą grupę produktów.
Gdzie stosuje się je w maszynach budowlanych
Najczęściej spotykam te elementy w miejscach, w których silnik lub mechanizm roboczy przekazuje drgania na ramę. Dotyczy to zarówno małych urządzeń używanych przy robotach drogowych, jak i cięższych maszyn pracujących na placu budowy.
- Zagęszczarki płytowe i ubijaki potrzebują odpornych podpór przy silniku oraz uchwytach, ponieważ pracują z powtarzalnymi obciążeniami i często są przenoszone ręcznie.
- Agregaty prądotwórcze wykorzystują izolację pod silnikiem i alternatorem, aby ograniczyć przenoszenie drgań na obudowę oraz podłoże.
- Pompy i kompresory wymagają stabilnego mocowania, które nie dopuści do przesuwania się urządzenia podczas rozruchu.
- Wibratory do betonu i stoły wibracyjne mogą potrzebować sprężyn lub specjalnych podpór, ponieważ amplituda pracy jest większa niż w typowej maszynie wirnikowej.
- Małe walce i urządzenia zagęszczające korzystają z elementów ograniczających drgania przenoszone na ramę oraz stanowisko operatora.
W przypadku maszyn mobilnych izolacja nie może odbywać się kosztem stabilności. Zbyt miękkie podpory mogą poprawić komfort, ale jednocześnie zmienić położenie środka ciężkości albo utrudnić transport. W takim zastosowaniu ważniejszy od maksymalnego tłumienia bywa kontrolowany zakres ugięcia.
Nie każdy hałas oznacza uszkodzoną podporę. Głośna praca może wynikać z niewyważenia, zużytego łożyska, luźnej osłony albo nieprawidłowego ustawienia silnika. Wymiana samych elementów antywibracyjnych bez usunięcia źródła drgań zwykle daje krótkotrwały efekt.
Montaż decyduje o skuteczności bardziej, niż się wydaje
Najlepszy produkt nie zadziała prawidłowo, jeśli powierzchnia montażowa jest krzywa, gwint pracuje pod kątem albo guma zostaje skręcona podczas dokręcania. Przed instalacją oczyszczam miejsca styku, sprawdzam płaskość płyt i upewniam się, że wszystkie podpory mają podobne warunki pracy.
- Sprawdź masę urządzenia, liczbę punktów podparcia i kierunek obciążenia.
- Oczyść powierzchnie z błota, rdzy, oleju i resztek starej gumy.
- Ustaw elementy zgodnie z instrukcją, bez bocznego naprężenia.
- Dokręć połączenia momentem wskazanym przez producenta maszyny lub mocowania.
- Uruchom urządzenie na biegu jałowym, a potem pod obciążeniem.
- Po pierwszych godzinach pracy skontroluj śruby, ugięcie i ewentualne przesuwanie się ramy.
Podpora powinna pracować zgodnie z przeznaczeniem. Jeśli model przewidziano do ściskania, nie należy montować go tak, aby stale wisiał na gwincie i był rozciągany. Równie ryzykowne jest skręcanie gumy podczas ustawiania nakrętki, ponieważ naprężenia montażowe mogą skrócić jej żywotność.
Ważna jest także symetria. Cztery elementy o tej samej nazwie nie zapewnią równego podparcia, jeżeli jeden z nich ma inną wysokość albo został mocniej ściśnięty. Przy większych urządzeniach przydaje się pomiar ugięcia po montażu i kontrola, czy obudowa nie zbliża się do ramy przy maksymalnym obciążeniu.
Typowe błędy i oznaki zużycia
Najczęstszy błąd polega na wyborze elementu wyłącznie po średnicy i gwincie. Wymiary muszą się zgadzać, ale równie ważne są nośność, sztywność, odporność materiału i sposób pracy. Identyczny gwint M10 może występować w podporach przeznaczonych do zupełnie różnych obciążeń.
Drugim problemem jest montaż pod obciążeniem, którego producent nie przewidział. Dotyczy to zwłaszcza sił poprzecznych i uderzeń podczas transportu. Jeżeli maszyna często jeździ po nierównej nawierzchni, izolator powinien mieć zabezpieczenie przed nadmiernym rozciągnięciem lub przesunięciem.
Przeczytaj również: Wynajem dźwigu w Polsce: Ceny, ukryte koszty i jak oszczędzić?
Kiedy wymienić element
- guma ma pęknięcia, rozwarstwienia albo wyraźne wybrzuszenia,
- metalowa tuleja przesunęła się względem elastomeru,
- podpora trwale się zapadła lub straciła pierwotną wysokość,
- pojawiła się korozja przy gwincie albo pęknięcie trzpienia,
- maszyna zaczęła przesuwać się podczas pracy,
- drgania pojawiają się mimo prawidłowego stanu silnika i mechanizmu.
Nie polecam wymiany tylko jednej podpory w układzie, który pracuje jako komplet. Nowy element może mieć inną sztywność niż pozostałe i przenieść na siebie większą część obciążenia. Najbezpieczniej wymienić cały zestaw albo zastosować dokładnie ten sam wariant materiału i parametrów.
Jak podejść do zakupu bez zgadywania
Przed zamówieniem przygotuj zdjęcie starego elementu, jego wymiary, oznaczenie gwintu, liczbę sztuk oraz informację o masie maszyny. Dołącz opis środowiska pracy, zwłaszcza obecność oleju, wilgoci, wysokiej temperatury i silnych obciążeń bocznych. Taki zestaw danych jest dla sprzedawcy znacznie bardziej użyteczny niż sama nazwa urządzenia.
W prostych zastosowaniach można zacząć od gotowych podpór katalogowych. Przy ciężkim agregacie, stole wibracyjnym albo maszynie o nietypowym układzie sił lepiej poprosić o dobór obliczeniowy. Indywidualny element może kosztować więcej, ale często jest tańszy niż powtarzające się pęknięcia ramy, przestoje i wymiana podzespołów.
Nie kierowałbym się wyłącznie najniższą ceną. W maszynie pracującej codziennie ważniejsza jest powtarzalność parametrów, dostępność części zamiennych i dokumentacja techniczna. Tani amortyzator bez informacji o nośności i materiale utrudnia ocenę bezpieczeństwa całego mocowania.
Mały element, który wymaga dużej precyzji
Dobrze dobrana izolacja drgań nie maskuje problemu, lecz ogranicza jego skutki i pomaga utrzymać maszynę w prawidłowym stanie technicznym. Najpierw trzeba ustalić źródło wibracji, później obciążenia i warunki pracy, a dopiero na końcu wybrać gumę, sprężynę lub poliuretan.
Jeżeli urządzenie jest ciężkie, pracuje z dużą amplitudą albo ma nietypowe mocowanie, nie warto dobierać podpór na oko. W takich przypadkach kilka danych z tabliczki znamionowej i pomiar obciążenia jednej podpory może zapobiec kosztownej pomyłce, a regularna kontrola po montażu szybko pokaże, czy rozwiązanie działa tak, jak powinno.
