Źle dobrane lub niewłaściwie osadzone łączniki potrafią zepsuć nawet dobrze przyklejone ocieplenie. Wyjaśniam, kiedy mechaniczne mocowanie płyt styropianowych ma sens, jak dobrać kołki do rodzaju muru, ile ich zastosować i jak przeprowadzić montaż, żeby ograniczyć ryzyko mostków cieplnych, pęknięć oraz odspajania elewacji.
Najważniejsze zasady mocowania płyt na elewacji
- Minimum 4 łączniki na m² to często przyjmowany poziom wyjściowy, ale projekt może wymagać większej liczby.
- Rodzaj muru decyduje o wyborze kołka, długości strefy rozporowej i sposobie wiercenia.
- Łącznik powinien mieć talerzyk o średnicy co najmniej 60 mm.
- Długość kołka oblicza się jako sumę grubości izolacji, kleju i tynku oraz wymaganej głębokości zakotwienia.
- Montaż wykonuje się dopiero po związaniu kleju, zwykle po 2-3 dniach, zależnie od temperatury i instrukcji systemu.
Kołkowanie styropianu nie zawsze wygląda tak samo
Mechaniczne mocowanie styropianu polega na zastosowaniu łączników, które przechodzą przez płyty i kotwią się w ścianie. Ich zadaniem jest przede wszystkim przejęcie sił ssących od wiatru oraz ustabilizowanie izolacji do czasu wykonania kolejnych warstw systemu ETICS.
W nowym, niskim domu na mocnym i równym podłożu dobrze przyklejone płyty mogą zachowywać się bardzo stabilnie. Mimo to dodatkowe łączniki są często wymagane przez dokumentację konkretnego systemu. Szczególnie dużo zależy od wysokości budynku, strefy wiatrowej, rodzaju muru i stanu istniejącego tynku.
Największy błąd polega na traktowaniu kołków jako uniwersalnego zabezpieczenia. Nie naprawią odspojonego tynku, pylącej ściany ani źle położonego kleju. Jeśli podłoże jest słabe, najpierw trzeba je oczyścić, wzmocnić albo zaplanować inne rozwiązanie.
Jak dobrać właściwe łączniki do styropianu
Na rynku znajdziemy łączniki wbijane i wkręcane, z trzpieniem z tworzywa, stali albo materiału wzmacnianego włóknem szklanym. Nie wybieram ich wyłącznie po długości i cenie. Liczy się komplet parametrów potwierdzonych w dokumentacji technicznej danego wyrobu.
Rodzaj podłoża
Do betonu i pełnej cegły można stosować standardowe rozwiązania przeznaczone do twardych materiałów. Pustaki ceramiczne, bloczki z betonu komórkowego i stare mury wymagają łączników dopasowanych do podłoży drążonych lub miękkich. W tych miejscach znaczenie ma długa i prawidłowo rozprężona strefa kotwienia.
Jeżeli nie mam pewności, czy ściana utrzyma planowane mocowanie, traktuję próbę wyrywania jako rozsądne zabezpieczenie, a nie zbędny koszt. Kilka testów może ujawnić problem, którego nie widać podczas zwykłego wiercenia.
Trzpień i talerzyk
Talerzyk dociska płytę do podłoża. Dla mocowania termoizolacji przyjmuje się średnicę nie mniejszą niż 60 mm, choć w niektórych systemach stosuje się większe elementy. Zbyt mały talerzyk łatwiej wcina się w styropian i gorzej rozkłada nacisk.
W przypadku trzpieni stalowych warto wybierać rozwiązania z systemową zaślepką termoizolacyjną albo konstrukcją ograniczającą mostek cieplny. Przy montażu zagłębianym talerzyk umieszcza się w wyfrezowanym gnieździe, a otwór przykrywa krążkiem ze styropianu. Na gładkiej elewacji takie rozwiązanie ogranicza ryzyko widocznych punktów mocowania.
Przeczytaj również: Jaki styropian na podłogę - Jak wybrać EPS 100 i uniknąć błędów?
Długość łącznika
Praktyczny wzór jest prosty: grubość styropianu + warstwa kleju i ewentualnego starego tynku + wymagana głębokość zakotwienia. Dla przykładu, przy izolacji 20 cm, około 1,5 cm warstwy klejącej i wymaganym zakotwieniu 6 cm potrzebny będzie łącznik o długości około 27,5 cm, czyli najbliższy dostępny wariant 280 mm.
Podana wartość 6 cm nie jest uniwersalna. Decydująca jest instrukcja konkretnego łącznika, rodzaj muru oraz dokumentacja systemu ocieplenia. W pustakach i betonie komórkowym wymagania mogą wyglądać inaczej niż w pełnej cegle.
| Element do sprawdzenia | Dlaczego ma znaczenie |
|---|---|
| Rodzaj muru | Wpływa na typ kołka, strefę rozporową i technikę wiercenia. |
| Grubość izolacji | Wyznacza podstawową długość łącznika. |
| Grubość kleju i starego tynku | Te warstwy nie mogą być liczone jako skuteczne zakotwienie. |
| Głębokość osadzenia | Musi odpowiadać parametrom wyrobu i podłoża. |
| Średnica talerzyka | Zapewnia odpowiedni docisk bez niszczenia płyty. |
Jak prawidłowo wykonać mocowanie krok po kroku
Najpierw płyty trzeba przykleić zgodnie z zasadami systemu. Klej powinien tworzyć stabilne połączenie z murem, a płyty muszą być ułożone mijankowo, bez krzyżujących się spoin. Łączniki osadza się dopiero po związaniu zaprawy, najczęściej po 2-3 dniach, choć chłód, wilgoć i grubsza warstwa kleju mogą wydłużyć ten czas.
- Wyznacz rozmieszczenie. Zaznacz punkty zgodnie z projektem lub instrukcją systemu, zwracając szczególną uwagę na narożniki płyt i strefy brzegowe budynku.
- Dobierz wiertło. Średnica oraz długość otworu muszą odpowiadać konkretnemu łącznikowi. W pustakach często wierci się bez udaru, aby nie uszkodzić cienkich przegród.
- Wykonaj otwór. Otwór powinien być głębszy od wymaganej głębokości zakotwienia, aby pył i drobiny nie zablokowały prawidłowego osadzenia.

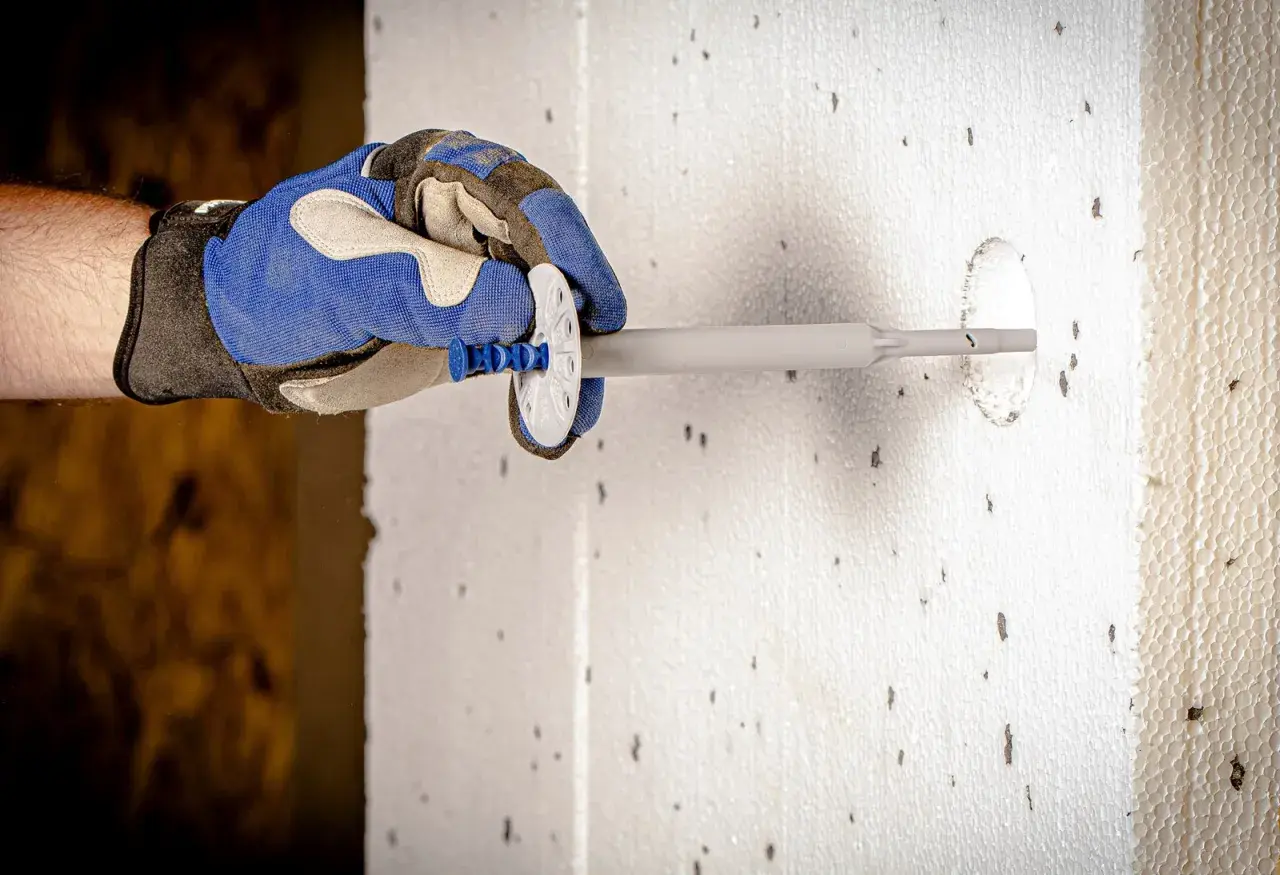

- Osadź tuleję. Wsuń ją tak, aby talerzyk oparł się na powierzchni styropianu bez rozrywania materiału.
- Zamocuj trzpień. Wbij go albo wkręć zgodnie z instrukcją. Nie używaj przypadkowego trzpienia z innego zestawu.
- Zakryj punkt mocowania. Przy montażu zagłębianym zastosuj systemową zaślepkę ze styropianu, a powierzchnię przygotuj pod warstwę zbrojoną.
Łącznik powinien lekko dociskać płytę, ale nie może tworzyć głębokiego lejka. Zbyt mocne wkręcenie uszkadza strukturę styropianu i może później odcisnąć się na tynku. Z kolei wystający talerzyk utrudnia wykonanie równej warstwy zbrojonej.
W praktyce szczególnie pilnuję czystości otworów. Pył pozostawiony w murze potrafi zmniejszyć przyczepność i sprawić, że kołek będzie sprawiał wrażenie osadzonego, choć jego nośność okaże się niewystarczająca.
Ile kołków zastosować i gdzie je rozmieścić
Wytyczne ETICS często wskazują minimum 4 łączniki na 1 m², ale nie oznacza to, że ta liczba pasuje do każdej elewacji. Przy krawędziach budynku wiatr działa intensywniej, dlatego w strefie narożnej liczbę mocowań zwykle się zwiększa. Dokładny układ powinien wynikać z projektu, obliczeń lub dokumentacji systemowej.
Najczęściej spotyka się układ typu T, w którym łączniki trafiają w okolice połączeń płyt oraz w ich środkową część. W układzie typu W mocowania umieszcza się bliżej narożników płyt, naprzemiennie. Oba schematy mają jeden cel: równomiernie docisnąć izolację, a nie tylko przybić jej środek.
Skrajne łączniki powinny znajdować się w bezpiecznej odległości od krawędzi budynku. W popularnych wytycznych przyjmuje się co najmniej 10 cm od naroża ściany. Zbyt bliskie wiercenie może osłabić mur i doprowadzić do wykruszenia jego fragmentu.
| Warunki na elewacji | Typowe podejście |
|---|---|
| Prosta, niska ściana i mocne podłoże | Zwykle układ podstawowy, zgodny z projektem systemu. |
| Narożniki i strefy brzegowe | Zwiększona liczba łączników ze względu na większe ssanie wiatru. |
| Budynek wysoki lub położony w miejscu narażonym na wiatr | Indywidualne ustalenie liczby i rozstawu mocowań. |
| Stare ocieplenie albo niepewne podłoże | Ocena techniczna, próby wyrywania i rozwiązanie przewidziane dla konkretnego systemu. |
Nie zwiększam liczby kołków na chybił trafił. Dziesięć słabych mocowań nie zastąpi czterech prawidłowo dobranych, a nadmierne zagęszczenie może tylko niepotrzebnie uszkodzić płyty i wydłużyć pracę.
Najczęstsze błędy, które widać dopiero po czasie
- Kołkowanie przed związaniem kleju. Płyty mogą się przesunąć, a łączniki nie ustabilizują ich prawidłowo.
- Dobór długości bez uwzględnienia tynku. Kołek może wyglądać na długi, ale zbyt krótko trzymać się nośnego muru.
- Wiercenie udarem w pustaku. Uszkodzone przegrody pustaka obniżają skuteczność rozparcia.
- Zbyt mocne wkręcanie. Wgnieciony styropian tworzy miejsce o innej grubości i może powodować odznaczanie się talerzyków.
- Łączenie przypadkowych elementów. Tuleja i trzpień powinny tworzyć kompletny, przebadany wyrób.
- Pomijanie narożników. To właśnie tam obciążenie wiatrem bywa największe.
- Mocowanie do odspojonego tynku. Łącznik powinien zakotwić się w stabilnym podłożu, a nie w luźnej warstwie wykończeniowej.
Często spotykam się też z przekonaniem, że każdy kołek można po prostu „dobić głębiej”. To zła praktyka. Łącznik ma pracować w określony sposób, a jego zagłębienie, talerzyk i trzpień muszą pasować do całego systemu.
Co z kosztami i kiedy lepiej zlecić pracę fachowcom
Same łączniki to zwykle niewielka część budżetu. Przy cenie około 0,60-2,00 zł za sztukę materiał dla 4-6 mocowań na metr kwadratowy kosztuje orientacyjnie kilka do kilkunastu złotych. Droższe będą rozwiązania zagłębiane, specjalistyczne łączniki do trudnych podłoży oraz dodatkowe zaślepki.
Robocizna za samo dodatkowe mocowanie bywa doliczana w granicach 10-15 zł/m², ale stawka zależy od wysokości budynku, liczby narożników, rodzaju muru i dostępu do elewacji. Oferta obejmująca całe ocieplenie może już wynosić około 80-150 zł/m² za pracę, dlatego zawsze sprawdzam, czy wycena obejmuje również wiercenie, osadzanie i przygotowanie punktów pod warstwę zbrojoną.
Samodzielny montaż jest możliwy przy prostym, niskim budynku i dobrze rozpoznanym podłożu. Fachowca wybrałbym bez wahania przy starej elewacji, pustakach, dużej wysokości, grubym ociepleniu albo nietypowej bryle. Koszt błędu zwykle ujawnia się dopiero przy wietrze lub podczas remontu tynku, kiedy naprawa jest znacznie droższa niż poprawny dobór mocowań na początku.
Dobrze zamocowana izolacja zaczyna się od dokumentacji
Przed zakupem kołków sprawdzam trzy rzeczy: rodzaj podłoża, grubość wszystkich warstw oraz wymagania konkretnego systemu ociepleń. Dopiero potem wybieram typ, długość, liczbę i sposób osadzenia łączników.
Najważniejsza zasada jest prosta. Łącznik ma wzmacniać poprawnie wykonane ocieplenie, a nie zastępować klejenie, przygotowanie muru ani projekt. Jeśli zadbasz o te elementy i nie oszczędzisz na właściwym rozpoznaniu podłoża, elewacja będzie stabilniejsza, cieplejsza i mniej podatna na kosztowne poprawki.
